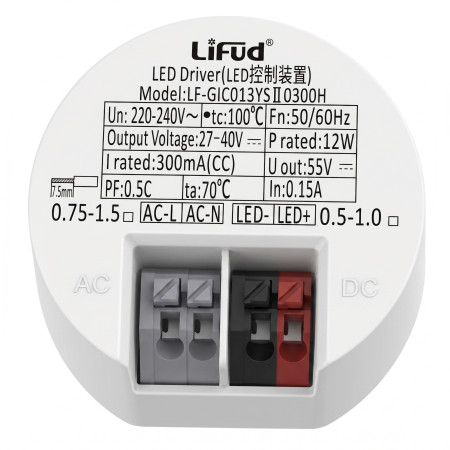

Alimentation LiFud 12 W, 180-265VAC/24-42VDC, 300 mA

Le driver LED rond est une alimentation électrique à courant constant pour les luminaires LED avec un courant de sortie de 300 mA. Il sert à convertir la tension alternative du réseau en une sortie continue pour une charge LED dans la plage de 24-42 V DC. Il est conçu pour une installation fixe dans les luminaires et les ensembles d'éclairage nécessitant un module d'alimentation indépendant pour les LED.

Spécifications techniques

• Type de produit : Driver LED
• Puissance : 12 W
• Tension d'entrée : 180-265 V AC
• Fréquence d'entrée : 50/60 Hz
• Tension de sortie : 24-42 V DC
• Courant de sortie : 300 mA
• Tolérance du courant de sortie : ±5 %
• Facteur de puissance : PF ≥ 0,9
• Température ambiante de fonctionnement Ta : 45 °C
• Température du boîtier Tc : 85 °C
• Dimensions : diamètre 42 mm, hauteur 22 mm
• Conception : boîtier rond avec fils de connexion
• Fils d'entrée : L, N
• Fils de sortie : LED+, LED-

Fonctions et caractéristiques

• Convertit la tension alternative du réseau en une sortie de courant continu pour les LED.
• La sortie indique la polarité LED+ et LED- pour une connexion correcte de la charge LED.
• Le boîtier rond permet un montage dans les espaces restreints du luminaire.
• La connexion s'effectue via des fils sortants sans bornier intégré.
• Le boîtier est équipé de pattes de fixation pour un montage mécanique.

Idéal pour

• Les panneaux LED avec des paramètres électriques correspondants.
• Les plafonniers LED avec un driver de courant externe.
• Les spots LED encastrables (downlights) alimentés par un courant de 300 mA.
• Le remplacement d'un driver LED endommagé ayant un courant de sortie identique et une plage de tension de sortie correspondante.

Contenu de l'emballage

• 1× Driver LED

Pourquoi choisir ce produit

• Adapté aux charges LED avec un courant de 300 mA et une tension de fonctionnement de 24-42 V DC.
• Dispose de fils d'entrée et de sortie clairement identifiés, y compris la polarité de sortie.
• Son design rond et compact est idéal pour une installation dans les luminaires LED.
• Les paramètres sont indiqués directement sur le boîtier du driver, facilitant la vérification lors du montage ou du remplacement.

Instructions d'installation et d'utilisation

• Avant l'installation, vérifiez la compatibilité du courant de sortie et de la plage de tension avec la charge LED connectée.
• Connectez les fils d'entrée uniquement à une tension réseau alternative correspondante.
• Connectez les fils de sortie à la charge LED en respectant la polarité LED+ et LED-.
• Fixez le driver de manière à ce que les fils ne subissent aucune contrainte mécanique.
• L'installation doit être effectuée par une personne possédant les qualifications électrotechniques appropriées.

Avertissements de sécurité

• L'appareil fonctionne sous tension réseau ; une mauvaise manipulation présente un risque de choc électrique.
• Effectuez le montage, le démontage et le câblage uniquement lorsque l'alimentation est coupée.
• Ne connectez pas de charge LED avec un courant ou une plage de tension inadaptés.
• Une inversion de la polarité de sortie entraînera un dysfonctionnement ou endommagera la charge LED.
• N'utilisez pas le driver si le boîtier, les fils ou l'isolation présentent des dommages visibles.
• Assurez un espace suffisant pour la dissipation thermique et ne dépassez pas les valeurs de température Ta et Tc indiquées.
