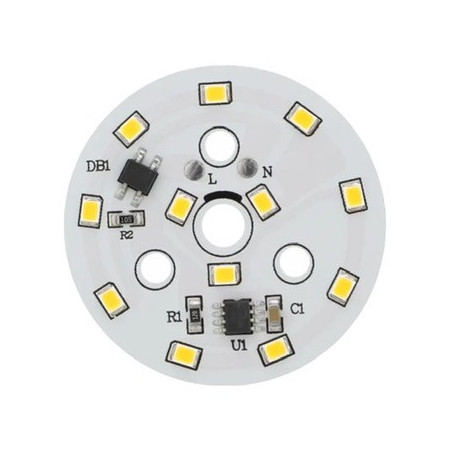

LED-modul rund 7W, ⌀50mm, 220-240V AC

Rund LED-modul för direkt strömförsörjning från 220–240V AC. Den är avsedd för reparation och produktion av armaturer där en kompakt ljusenhet med kretskort och bred spridningsvinkel krävs. Modulen finns i färgtemperaturvarianter för varmvitt och kallvitt.

Tekniska specifikationer

• Strömförbrukning: 7 W
• Strömförsörjning: 220-240V AC
• LED-typ: SMD 2835
• Antal lysdioder: 12
• Modulens ytterdiameter: 50 mm
• Strålvinkel: 120–130°
• Ljusflöde: 530–600 lm
• Livslängd: 10 000 timmar
• Ljusfärgsalternativ: varmvitt (3000–3500 K), kallvitt (6000–6500 K)

Funktioner och egenskaper

• Kompakt cirkulär design lämplig för integration i armaturer med begränsat utrymme
• Direkt strömförsörjning från 220–240 V AC-nät utan extern likströmskälla
• Bred spridningsvinkel lämplig för områdesbelysning
• SMD 2835 LED-enhet för allmänna belysningsapplikationer

Idealisk för

• Reparationer och översyn av nätverks-LED-armaturer
• Tillverkning av enkla armaturer med direkt strömförsörjning från elnätet
• Tak- och vägglampor med cirkulär ljusmodul
• Teknisk och praktisk belysning i interiören

Paketinnehåll

• 1× LED-modul rund Ø50 mm
• Kablar och kopplingsplintar ingår inte i paketet.

Varför välja den här produkten?

• Tydligt definierade parametrar för design och utbyte av ljusmoduler
• Möjlighet att välja färgtemperatur enligt tillämpningens krav
• Standard LED-typ (SMD 2835) och kompakt storlek Ø50 mm
• Lämplig lösning för serviceanvändning och styckproduktion av armaturer

Installations- och bruksanvisning

• Modulen innehåller inga kablar eller kopplingsplint; ledningarna måste lödas direkt på LED-modulens kretskort.
• Innan lödning, kontrollera polariteten/märkningen av anslutningspunkterna på kortet och använd kablar med lämplig isolering för nätspänningen.
• Installera modulen på ett lämpligt underlag med hänsyn till värmeavledning; vid konstruktionen av armaturen, se till att tillräcklig värmeisolering och ventilation är tillräcklig i enlighet med konstruktionen.
• Efter installationen, kontrollera den mekaniska infästningen, den elektriska isoleringen och dragavlastningen av matningskablarna.
• Använd endast i en sluten armatur eller i en konstruktion som förhindrar oavsiktlig kontakt med spänningsförande delar.

Säkerhetsmeddelande

• Modulen är konstruerad för 220–240 V AC-strömförsörjning; detta är en farlig nätspänning med risk för elektriska stötar, brännskador eller brand.
• Utför endast installation och service med strömmen frånkopplad och efter att ha kontrollerat att det inte finns någon spänning på ledningarna.
• Vi rekommenderar att installation och anslutning anförtros en person med lämpliga elkvalifikationer och kunskaper i arbete med nätspänning.
• Använd inte modulen utanför armaturen utan beröringsskydd; spänningsförande delar kan finnas på kretskortet.
• Använd rätt verktyg och procedurer vid lödning; felaktig lödning kan leda till överhettning av anslutningarna, kortslutningar eller lösa ledningar.
• Säkerställ tillräckliga isoleringsavstånd, mekanisk avlastning av ledningarna och skydd mot vibrationer; en lös ledning kan orsaka kortslutning eller skada.
• Installera inte modulen i en miljö med vatten eller hög luftfuktighet om inte hela armaturstrukturen är konstruerad för de givna förhållandena.
• Täck inte modulen med värmeisoleringsmaterial och begränsa inte värmeavledningen; för hög temperatur förkortar livslängden och ökar risken för fel.
• Om kortet, lysdioden eller matningsanslutningarna är skadade, använd inte modulen längre och ta den ur bruk.
