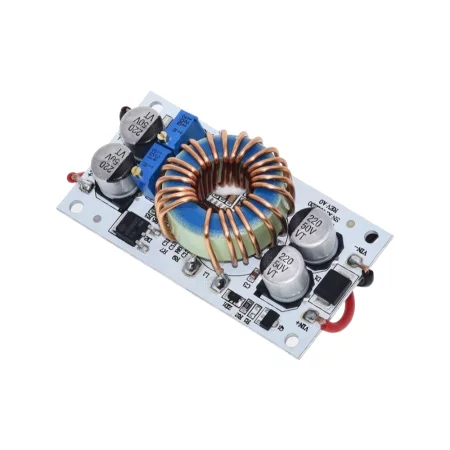

Pretvornik napetosti 8,5–48 V v 10–50 V DC, maks. 8 A, 250 W

Neizoliran DC/DC pretvornik za povečanje in stabilizacijo enosmerne napetosti v aplikacijah s spremenljivim vhodom. Izhodna napetost je brezstopenjsko nastavljiva s trimerjem, modul je zasnovan za integracijo v naprave in napajanje iz enosmernih virov (npr. baterije, daljnovodi, industrijska distribucija enosmernega toka).

Tehnične specifikacije

• Tip inverterja: povečevalni (step-up), neizoliran
• Vhodna napetost: DC 8,5–48 V
• Izhodna napetost: DC 10–50 V, brezstopenjsko nastavljiva
• Največja izhodna moč: 250 W
• Maks. tok: do 8 A (odvisno od vhodne/izhodne napetosti in hlajenja)
• Mirovalni tok: približno 10 mA (navedeno za 12 V; odvisno od nastavitve izhoda)
• Preklopna frekvenca: 150 kHz
• Učinkovitost: do 96 %
• Delovna temperatura: −40 do +85 °C
• Zaščita: IP20
• Zaščite: zaščita pred preobremenitvijo toka, zaščita pred obratno polarnostjo vhoda, zaščita pred kratkim stikom na izhodu, termična zaščita (termična varovalka 100 °C)
• Priključek: vhodni in izhodni priključki
• Montaža: 4x luknje za pritrditev vijakov (3 mm)
• Dimenzije: 70 × 36 × 13 mm
• Teža: 65 g

Funkcije in lastnosti

• Brezstopenjsko prilagajanje izhodne napetosti s trimerjem
• Primerno za povečanje napetosti ob ohranjanju enosmernega napajanja brez galvanske izolacije
• Vgrajene zaščite za običajne okvare (prevelik tok, kratek stik, obratna polarnost)
• Pri višjih tokovih je treba zagotoviti ustrezno odvajanje toplote (hlajenje)

Idealno za

• Napajanje naprav, ki zahtevajo višjo enosmerno napetost, kot jo zagotavlja vir (npr. 12 V do 24 V / 36 V / 48 V)
• Vgrajeni napajalniki v industrijski elektroniki, avtomatizaciji in laboratorijskih sklopih
• Napajanje iz baterijskih sistemov in distribucija enosmernega toka znotraj dovoljenega območja

Vsebina paketa

• DC/DC pretvornik (ojačevalnik) – 1 kos.

Zakaj izbrati ta izdelek?

• Širok razpon vhodne napetosti in brezstopenjsko nastavljiva izhodna napetost
• Visoka preklopna frekvenca in učinkovitost, primerna za kompaktno namestitev
• Integrirane zaščitne funkcije za stabilnejše delovanje v resničnih aplikacijah
• Pritrdilne luknje in spone za priročno namestitev v opremo

Navodila za namestitev in uporabo

• Pred priključitvijo preverite polarnost vhoda in izhoda ter nastavite želeno izhodno napetost brez obremenitve.
• Pri večjih obremenitvah zagotovite zadostno hlajenje; če obremenitev presega približno 8 A, je treba odvajanje toplote okrepiti v skladu s specifikacijo.
• Dimenzionirajte napajalne žice in varovalke glede na pričakovani tok; zmanjšajte padce napetosti na vodih.
• Modul ni izoliran – ozemljitev (GND) vhoda in izhoda je skupna.

Varnostno obvestilo

• Izhodna napetost lahko doseže do 50 V DC; med namestitvijo in meritvami upoštevajte varne delovne prakse in se izogibajte kratkemu stiku na izhodu.
• Modul je namenjen za vgradno montažo (IP20); zagotovite zaščito pred dotikom in vdorom prevodnih delcev.
• Nepravilna napeljava, nezadostno hlajenje ali preobremenitev lahko povzročijo pregrevanje in poškodbe naprave.
