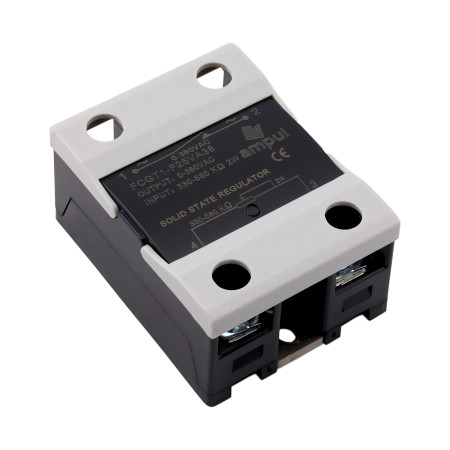

Bezkontaktowy regulator napięcia SSR VA 0-380V AC, 500kOhm

Bezkontaktowy regulator napięcia SSR VA, 500 kOhm/0-380 V AC

Name: Bezkontaktowy regulator napięcia SSR VA, 500 kOhm/0-380 V AC
Brand: AMPUL
SKU: AM6736
Price: 9.22 EUR
Availability: InStock

Maks. prąd przełączany

9,22 €

9,22 € bez VAT

9.224405 Netto

Na stanie

Ilość:

Karta katalogowa

Opis

Przekaźnik półprzewodnikowy (SSR) to elektroniczny przekaźnik bez ruchomych części, służący do sterowania obwodami elektrycznymi. W przeciwieństwie do tradycyjnych przekaźników elektromechanicznych, które wykorzystują pole elektromagnetyczne do sterowania stykami, SSR wykorzystuje elementy półprzewodnikowe, takie jak tranzystory, tyrystory lub triaki, do sterowania obwodami elektrycznymi. Przekaźniki SSR mogą być używane do sterowania urządzeniami elektrycznymi, takimi jak oświetlenie, systemy grzewcze, sterowniki silników, pompy elektryczne i inne urządzenia elektroniczne wymagające przełączania lub regulacji dużej mocy. Przekaźniki SSR cieszą się popularnością ze względu na niezawodność, dużą szybkość przełączania, cichą pracę i łatwą integrację z innymi komponentami elektronicznymi.

Wariant ten umożliwia płynną regulację napięcia przemiennego 0-380 V AC za pomocą potencjometru 500 kOhm/2W (można również stosować inne w zakresie 470-560 kOhm).

Sygnalizacja zadziałania przekaźnika za pomocą diody LED

Osłona styków

Przekaźniki o prądzie przełączania powyżej 10A muszą być chłodzone!

Czas wyłączenia: ≤10 ms

Spadek napięcia: ≤1,5 V

Wymiary: 58,5 x 45,5 x 29 mm

Temperatura pracy: -30 - +75°C

Rezystancja izolacji: 1000MOhm

Prąd sterujący: 25mA

Waga: 80g

Parametry techniczne

Opór: 500 kOhm
Napięcie wyjściowe: 0-380 V AC
Pokrycie: IP22
Rezystancja izolacji: 1000 MΩ
Wytrzymałość dielektryczna: 2500 V AC

Instrukcja

Podłączenie przekaźnika SSR VA z potencjometrem LA42DWQ-22

Niniejsza instrukcja opisuje, jak prawidłowo podłączyć elektroniczny przekaźnik SSR do regulacji napięcia zmiennego (0–250 V AC) za pomocą panelowego potencjometru LA42DWQ-22 (2 W). Układ ten nadaje się do regulacji silników, elementów grzejnych lub oświetlenia.

Oznaczenia zacisków SSR

Zacisk 1 – AC IN (L) – wejściowa faza napięcia zmiennego
Zacisk 2 – AC OUT (L′) – wyjściowa faza do odbiornika
Zacisk 3 – potencjometr (Z1) – skrajne wyprowadzenie potencjometru
Zacisk 4 – potencjometr (Z2) – środkowe wyprowadzenie (suwak) potencjometru

Podłączenie potencjometru LA42DWQ-22

Z1 (skrajny zacisk) – podłączyć do zacisku 3 SSR
Z2 (środkowy – suwak) – podłączyć do zacisku 4 SSR
Z3 (drugi skrajny zacisk) – w tym zastosowaniu zazwyczaj nie jest używany (pozostawić niepodłączony)

Kroki podłączenia

Krok 1: Upewnij się, że obwód jest odłączony od sieci.
Krok 2: Podłącz napięcie sieciowe 230 V AC:
- L do zacisku 1 (AC IN)
- Obciążenie (odbiornik) pomiędzy zaciskiem 2 (AC OUT) a N
Krok 3: Podłącz potencjometr:
- Z1 → zacisk 3 na SSR
- Z2 → zacisk 4 na SSR
Krok 4: Zamontuj potencjometr w otworze panelu (Ø 22 mm).
Krok 5: Sprawdź połączenia, włącz zasilanie i obracając pokrętłem LA42DWQ-22, reguluj napięcie wyjściowe SSR.
