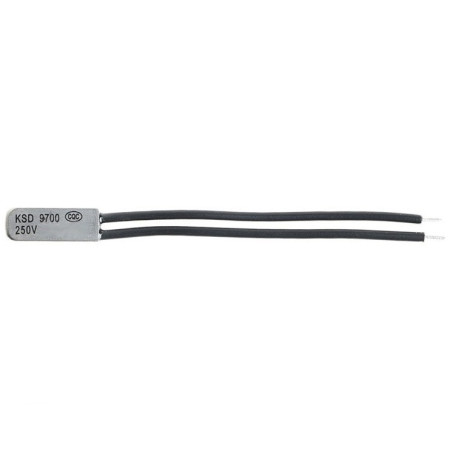

Termostato KSD9700 250V/5A, NO

Termostato completamente incapsulato di qualità industriale. Si chiude quando viene raggiunta la temperatura prescritta. A temperature più basse l'interruttore si apre (non passa tensione elettrica).

Scarica il pdf

Descrizione

Applicabile a tutti i tipi di elettrodomestici e prodotti elettronici. Ad esempio, motori elettrici, lampade fluorescenti, caricabatterie, trasformatori, solenoidi, tappeti riscaldanti, ecc.

Circuito NO (normalmente aperto)

reset automatico
tensione di lavoro 250V AC/ 125V AC
corrente massima 5A

Velocità di risposta ≤1°C/min

resistenza del circuito: ≤50mΩ

resistenza di isolamento: ≥100 MΩ

Durata: fino a 10.000 cicli di commutazione
alloggiamento in metallo

posizione dei pin: radiale
dimensioni: 20x7.5x3.8 mm
lunghezza del cavo: 70 mm
prezzo per 1 pezzo

Temperatura di esercizio	Azzeramento della temperatura di	Temperatura di esercizio	Azzeramento della temperatura di
25±5°C	≥15°C	105 ±5°C	75±15°C
30±5°C	≥20°C	110 ±5°C	75±15°C
35±5°C	≥25°C	115 ±5°C	80±15°C
40±5°C	≥30°C	120 ±5°C	85±15°C
45±5°C	≥33°C	125 ±5°C	85±15°C
50±5°C	≥35°C	130 ±5°C	90±15°C
55±5°C	42±6°C	135 ±5°C	95±15°C
60±5°C	48±10°C	140±5°C	100±15°C
65±5°C	48±10°C	145 ±5°C	100±15°C
70±5°C	50±12°C	150 ±5°C	105±15°C
75±5°C	53±14°C	155 ±5°C	110±15°C
80±5°C	55±15°C	160 ±5°C	115±15°C
85±5°C	60±15°C	165 ±5°C	115±15°C
90±5°C	65±15°C	170 ±5°C	120±15°C
95 ±5°C	70±15°C	175 ±5°C	125±15°C
100 ±5°C	70±15°C	180 ±5°C	130±15°C

Scheda tecnica

Attuale: Max. 5 A
Tensione: 250 V AC
Contatto: NO (Normalmente aperto)
Copertura: IP65

Manuale per KSD9700

Introduzione

Il termostato KSD9700 è un interruttore termico bimetallico progettato per proteggere i dispositivi elettrici dal surriscaldamento. È ampiamente utilizzato negli elettrodomestici, come motori, trasformatori, riscaldatori e altri dispositivi elettronici. Le sue dimensioni compatte, l'elevata precisione e l'affidabilità lo rendono la scelta ideale per varie applicazioni.

Principio di funzionamento

Il KSD9700 utilizza un disco bimetallico come sensore di temperatura. In condizioni normali, il disco bimetallico è in uno stato rilassato e i contatti sono o chiusi (NC – normalmente chiusi) o aperti (NO – normalmente aperti), a seconda del modello specifico. Quando la temperatura ambiente raggiunge il valore preimpostato, il disco bimetallico si deforma, causando l'apertura o la chiusura dei contatti e interrompendo o ripristinando il circuito elettrico. Dopo il raffreddamento, il disco bimetallico ritorna al suo stato originale e i contatti si resettano automaticamente.

Specifiche tecniche

Tensione nominale: 250V AC
Corrente nominale: 5A, 10A o 16A (a seconda del modello)
Intervallo di temperatura: da 0°C a 250°C (a seconda della variante)
Tolleranza della temperatura: ±5°C (25°C-140°C)
Tipo di contatto: NC (normalmente chiuso) o NO (normalmente aperto)
Materiale dell'involucro: metallico o ceramico
Durata: fino a 10.000 cicli di commutazione
Resistenza di contatto: ≤50mΩ
Resistenza di isolamento: ≥100MΩ
Dimensioni della testina: 20 x 7,5 x 3,8 mm
Lunghezza dei fili: 70 mm

Applicazioni

Protezione dei motori elettrici
Trasformatori
Riscaldatori
Luci fluorescenti
Caricatori per batterie
Solenoidi
Tappeti riscaldanti

Installazione e utilizzo

Montaggio – Il termostato deve essere fissato saldamente alla superficie del dispositivo da proteggere per garantire un buon contatto termico.
Collegamento – Collegate i fili del termostato in serie con il circuito di alimentazione del dispositivo. Assicuratevi che le connessioni siano salde e ben isolate.
Condizioni operative – Assicuratevi che il termostato non sia esposto a umidità eccessiva, polvere o sostanze corrosive.

Istruzioni di sicurezza

Non superare i valori nominali di tensione e corrente del termostato.
Evitare danni meccanici o deformazioni dell'involucro del termostato durante l'installazione.
Assicuratevi che gli involucri metallici siano correttamente isolati per evitare scosse elettriche.
Il termostato non è destinato al contatto diretto con liquidi né all'uso in ambienti ad alta umidità senza una protezione adeguata.

Manutenzione e collaudo

Controllo regolare – Controllate regolarmente il termostato per segni di usura, corrosione o danni.
Verifica del funzionamento – Per verificare il corretto funzionamento, il termostato può essere esposto a una temperatura controllata e osservato se commuta correttamente alla temperatura impostata.
Sostituzione – Se il termostato non funziona correttamente o mostra segni di danni, sostituitelo con uno nuovo con le stesse specifiche.

Conclusione

Il termostato KSD9700 è una soluzione affidabile ed efficiente per la protezione termica di vari dispositivi elettrici ed elettronici. Una corretta installazione e manutenzione garantiscono una lunga durata e un funzionamento senza problemi dei dispositivi protetti.

⚠ Avvertenza di sicurezza

Lavorare con la corrente elettrica è pericoloso! Prima di installare o riparare, scollegare sempre il dispositivo dall'alimentazione.
Assicuratevi di avere una corretta messa a terra, utilizzate strumenti isolati e non lavorate mai con le mani bagnate.
In caso di dubbi, consultate un professionista!

Nota: Prima di installare e utilizzare il termostato KSD9700, esaminate attentamente le specifiche tecniche e verificate che il modello scelto soddisfi i requisiti della vostra applicazione.

Produttore

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
