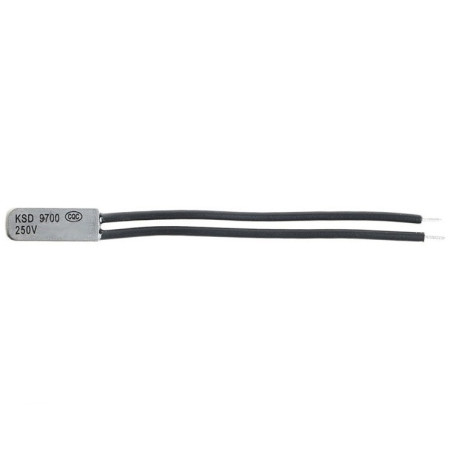

Termostat KSD9700 250V/5A, NO

Potpuno zatvoreni termostat industrijske kvalitete. Uključuje se kada se postigne propisana temperatura. Pri nižoj temperaturi prekidač se otvara (nema struje).

Kataloški list

Opis

Potpuno zatvoreni termostat industrijske kvalitete. Uključuje se kada se postigne propisana temperatura. Pri nižoj temperaturi prekidač se otvara (nema struje).

Primjenjivo za sve vrste kućanskih aparata i elektroničkih proizvoda. Na primjer, elektromotori, fluorescentna svjetla, punjači baterija, transformatori, solenoidi, grijači, grijaće mreže i drugo.

NO krug (normalno otvoren)

automatski reset
radni napon 250V AC/ 125V AC
maksimalna struja 5A

brzina odgovora ≤1°C/min

otpor kruga: ≤50mΩ

izolacijski otpor: ≥100 MΩ

životni vijek: do 10.000 prekidača
metalno kućište

mjesto izlaza: radijalno
dimenzija: 20x7,5x3,8 mm
duljina kabela: 70 mm
cijena za 1 komad

Operativni temperatura	Mogućnost resetiranja temperatura	Operativni temperatura	Mogućnost resetiranja temperatura
25 ±5 °C	≥15°C	105 ±5 °C	75±15 °C
30 ±5 °C	≥20°C	110 ±5 °C	75±15 °C
35 ±5 °C	≥25°C	115 ±5 °C	80±15 °C
40 ±5 °C	≥30°C	120 ±5 °C	85±15 °C
45 ±5 °C	≥33°C	125 ±5 °C	85±15 °C
50 ±5 °C	≥35°C	130obitelj: Verdana;"> ±5 °C	90±15 °C
55 ±5 °C	42 ±6 °C	135 ±5 °C	95±15 °C
60 ±5 °C	48 ±10 °C	140 ±5 °C	100±15 °C
65 ±5 °C	48 ±10 °C	145 ±5 °C	100±15 °C
70 ±5 °C	50 ±12 °C	150 ±5 °C	105±15 °C
75 ±5 °C	53 ±14 °C	155 ±5 °C	110±15 °C
80 ±5 °C	55 ±15 °C	160 ±5 °C	115±15 °C
85 ±5 °C	60±15 °C	165 ±5 °C	115±15 °C
90 ±5 °C	65±15 °C	170 ±5 °C	120±15 °C
95 ±5 °C	70±15 °C	175 ±5 °C	125±15 °C
100 ±5 °C	70±15 °C	180 ±5 °C	130±15 °C

Podaci

Trenutno: Max. 5 A
Napetost: 250 V AC
Kontakt: NE (normalno otvoren)
Pokriti: IP65

Priručnik za KSD9700

Uvod

Termostat KSD9700 je bimetalni temperaturni prekidač dizajniran za zaštitu električnih uređaja od pregrijavanja. Široko se koristi u kućanskim aparatima, kao što su motori, transformatori, grijači i ostali elektronički uređaji. Njegove kompaktne dimenzije, visoka preciznost i pouzdanost čine ga idealnim izborom za razne primjene.

Način rada

KSD9700 koristi bimetalni disk kao temperaturni senzor. Pod normalnim uvjetima, bimetalni disk je u opuštenom stanju, a kontakti su ili zatvoreni (NC – normalno zatvoreni) ili otvoreni (NO – normalno otvoreni), ovisno o konkretnom modelu. Kada okolinska temperatura dostigne unaprijed zadanu vrijednost, bimetalni disk se deformira, što uzrokuje otvaranje ili zatvaranje kontakata i time prekid ili obnavljanje električnog kruga. Nakon hlađenja, disk se vraća u prvobitno stanje, a kontakti se automatski resetiraju.

Tehničke specifikacije

Nazivni napon: 250V AC
Nazivna struja: 5A, 10A ili 16A (ovisno o modelu)
Temperaturni raspon: 0°C do 250°C (ovisno o varijanti)
Tolerancija temperature: ±5°C (25°C-140°C)
Vrsta kontakta: NC (normalno zatvoreni) ili NO (normalno otvoreni)
Materijal kućišta: metalno ili keramičko
Životni vijek: do 10 000 ciklusa prebacivanja
Otpornost kontakta: ≤50mΩ
Izolacijski otpor: ≥100MΩ
Dimenzije glave: 20 x 7,5 x 3,8 mm
Duljina vodova: 70 mm

Primjene

Zaštita elektromotora
Transformatori
Grijači
Fluorescentna svjetla
Punjači baterija
Solenoidi
Grijaće podloge

Instalacija i uporaba

Montaža – Termostat treba čvrsto pričvrstiti na površinu uređaja koji se štiti, kako bi se osigurao dobar toplinski kontakt.
Spajanje – Spojite vodove termostata u seriju s naponskim krugom uređaja. Provjerite jesu li spojevi čvrsti i dobro izolirani.
Radni uvjeti – Osigurajte da termostat nije izložen pretjeranoj vlazi, prašini ili korozivnim tvarima.

Sigurnosne upute

Nemojte prekoračiti nazivne vrijednosti napona i struje termostata.
Spriječite mehaničko oštećenje ili deformaciju kućišta termostata tijekom instalacije.
Kod metalnih kućišta, pobrinite se da su pravilno izolirana kako bi se spriječio električni udar.
Termostat nije namijenjen za izravan kontakt s tekućinama niti za upotrebu u okruženju s visokom vlagom bez odgovarajuće zaštite.

Održavanje i testiranje

Redovita kontrola – Redovito provjeravajte termostat radi znakova habanja, korozije ili oštećenja.
Testiranje funkcionalnosti – Kako biste provjerili ispravnost rada, termostat se može izložiti kontroliranoj temperaturi i pratiti da li ispravno prebacuje na postavljenoj temperaturi.
Zamjena – Ako termostat ne radi ispravno ili pokazuje znakove oštećenja, zamijenite ga novim uređajem s istim specifikacijama.

Zaključak

Termostat KSD9700 je pouzdano i učinkovito rješenje za temperaturnu zaštitu različitih električnih i elektroničkih uređaja. Ispravna instalacija i održavanje osigurat će dug vijek trajanja i neprekidan rad zaštićenih uređaja.

⚠ Sigurnosno upozorenje

Rad s električnom energijom je opasan! Prije instalacije ili popravka uvijek isključite uređaj iz napajanja.
Pazite na pravilno uzemljenje, koristite izolirane alate i nikada ne radite mokrim rukama.
U slučaju nesigurnosti, obratite se stručnjaku!

Napomena: Prije instalacije i upotrebe termostata KSD9700 temeljito proučite tehničke specifikacije i uvjerite se da odabrani model odgovara zahtjevima vaše primjene.
