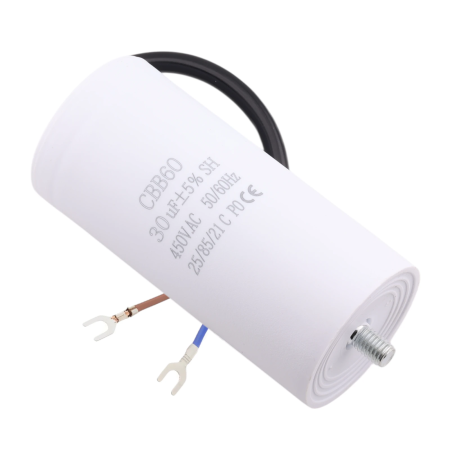

Betriebskondensator CBB60, 450 V, 30 µF

Der Motorbetriebskondensator der Serie CBB60 mit einer Kapazität von 30 µF ist für den Betrieb in einphasigen Wechselstromanwendungen konzipiert. Er dient dort als Betriebskondensator zur Verbesserung des Betriebs und zur Stabilisierung der Motorparameter. Typische Anwendungsgebiete sind Motoren in Haushalts- und Industriegeräten, Kompressoren, Pumpen und Klimaanlagen.

Technische Spezifikationen

• Kennzeichnung: CBB60
• Typ: Motorbetriebskondensator
• Dielektrikum: Polyesterfolie
• Nennkapazität: 30 µF
• Kapazitätstoleranz: ±5 %
• Bemessungswechselspannung: 450 V AC
• Betriebsfrequenz: 50/60 Hz
• Temperaturbereich: -25 °C bis +85 °C
• Anschluss: Drähte
• Aufbau: Festkörperkondensator
• Anwendung: Wechselstrommotor

Funktionen und Merkmale

• Konzipiert für den Dauerbetrieb als Betriebskondensator in Motorschaltungen
• Stabiler Betrieb über einen weiten Temperaturbereich
• Geeignet für Anwendungen mit Spannungen bis zu 450 V AC
• Die Konstruktion mit Kabeln erleichtert den Anschluss an Installationen und Geräte.

Ideal für

• Einphasen-Elektromotoren mit Betriebskondensator
• Klimaanlagen und Ventilatoren
• Pumpen und Umwälzsysteme
• Kompressoren und Kältetechnik
• Reparaturen und Wartung von motorisierten Geräten

Packungsinhalt

• 1 Stück Kondensator CBB60, 30 µF

Warum sollten Sie sich für dieses Produkt entscheiden?

• Standard CBB60-Serie für Motorlaufanwendungen
• Bemessungsspannung 450 V AC für übliche Netzmotorstromkreise
• Definierte Kapazitätstoleranz ±5% für konsistente Parameter
• Ausführung mit Kabeln für praktische Installation und Verbindung

Installations- und Bedienungsanleitung

• Vor dem Austausch überprüfen Sie bitte anhand des Originalkondensators und des Gerätediagramms die erforderliche Kapazität und Nennspannung.
• Installieren Sie den Einbauort unter Berücksichtigung der Umgebungstemperatur und der mechanischen Befestigung.
• Entladen Sie den Kondensator nach dem Abschalten der Stromversorgung immer ordnungsgemäß, auch wenn das Gerät nicht mit Strom versorgt wird.
• Für einen ordnungsgemäßen Betrieb befolgen Sie bitte die Anschlussanweisungen in der Gerätedokumentation.

Sicherheitshinweis

• Der Kondensator ist für den Betrieb in Stromkreisen mit einer Netzspannung von 230 V Wechselstrom ausgelegt; unsachgemäße Handhabung kann zu einem Stromschlag führen.
• Vor jeglichem Eingriff muss das Gerät vom Netzteil getrennt und überprüft werden, ob keine Spannung anliegt.
• Der Kondensator kann auch nach dem Abschalten der Stromversorgung geladen bleiben; vor der Handhabung sicher entladen.
• Installation und Wartung müssen von einer qualifizierten Fachkraft gemäß den geltenden Vorschriften durchgeführt werden.
