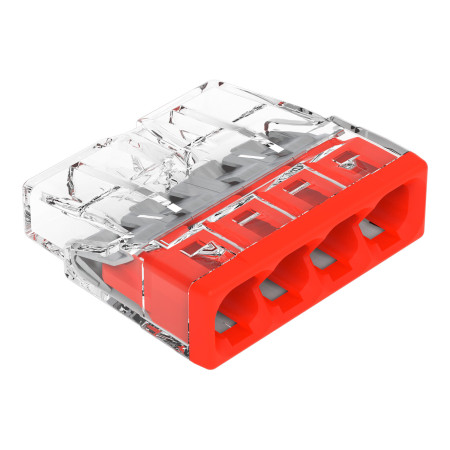

Anschlussklemme WAGO DRUCKDRAHT 2273-204

Die WAGO 2273 PUSH WIRE Installationsklemme dient dem schnellen Anschluss von Massivleitern durch werkzeugloses Einstecken. Die Ausführung mit 4 Anschlusspunkten eignet sich ideal für Elektroinstallationen in beengten Räumen, wo eine kompakte Lösung und eine präzise Kontrolle des Leitereinsteckvorgangs erforderlich sind.

Technische Spezifikationen

• Produktart: Verbindungsklemme
• Serie: WAGO 2273
• Verbindungstechnik: DRÜCKEN
• Anzahl der Anschlusspunkte: 4
• Anzahl der Potenziale: 1
• Kontrollmethode: direkte Einfügung
• Konzipiert für massive Leiter
• Leiterquerschnitt: 0,5–2,5 mm²
• AWG: 20–16
• Abisolierlänge: 11 mm
• Verbindungsrichtung: seitlich
• Material der anschlussfähigen Leiter: Kupfer, Aluminium
• Nennspannung: 450 V
• Nennstrom: 24 A
• Bemessungsstoßspannung: 4 kV
• Umgebungslufttemperatur während des Betriebs: bis zu +60 °C
• Dauerbetriebstemperatur: 105 °C
• Temperaturbezeichnung gemäß EN 60998: T60
• Isoliermaterial: Polycarbonat (PC)
• Körperfarbe: transparent
• Farbe des Einbands: rot
• Brennbarkeitsklasse gemäß UL94: V2
• Materialgruppe: IIIa
• Abmessungen der Klemme: 18 x 5,8 x 16,7 mm
• Gewicht einer Klemme: 1,3 g

Funktionen und Merkmale

• Kompaktes Design für den Einsatz in Installationskästen und anderen beengten Räumen
• Die Federverbindungstechnologie ermöglicht ein schnelles und wiederholbares Einführen des Drahtes.
• Das transparente Gehäuse ermöglicht die visuelle Überprüfung des korrekten Drahteinführens.
• Die Testbohrung ermöglicht Messungen im eingebauten Zustand.
• Entwickelt zum Verbinden von festen Leitern an einem einzigen Potenzial

Ideal für

• Elektrische Verkabelung in Installationsdosen
• Verbindung von festen Leitern in internen Verteilsystemen
• Reparaturen und Umbauten an fest installierten elektrischen Anlagen
• Installationen, bei denen schnelle, schraubenlose Drahtverbindungen erforderlich sind

Packungsinhalt

• 1x WAGO 2273 DRUCKDraht-Installationsklemme, 4 Drähte

Warum sollten Sie sich für dieses Produkt entscheiden?

• Bekannte und eindeutige technische Parameter für massive Leiter im Bereich von 0,5–2,5 mm²
• Vier Anschlusspunkte in einem kompakten Gehäuse
• Direktes Einführen der Drähte vereinfacht die Montage ohne Verschrauben.
• Das transparente Design erleichtert die Überprüfung der Verbindungen während der Installation.
• Die Parameter Nennspannung, Stromstärke und Temperaturbeständigkeit entsprechen der Verwendung in elektrischen Anlagen.

Installations- und Bedienungsanleitung

• Nur für massive Leiter innerhalb des angegebenen Querschnittsbereichs verwenden.
• Den Draht auf eine Länge von 11 mm abisolieren und gerade einführen, bis er nicht mehr weitergeht.
• Vor der Inbetriebnahme prüfen Sie, ob der Draht vollständig durch das transparente Gehäuse eingeführt ist.
• Die Funktionsfähigkeit der Verbindung kann über die Testöffnung überprüft werden.

Sicherheitshinweis

• Das Produkt ist für elektrische Installationen mit Spannungen bis zu 450 V vorgesehen.
• Installationsarbeiten und Eingriffe dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Eine fehlerhafte Verkabelung kann zu Kurzschlüssen, Überhitzung oder Stromschlägen führen.
• Beachten Sie den angegebenen Drahttyp und den vorgeschriebenen Querschnittsbereich.
• Die Installation in fest installierten elektrischen Anlagen sollte von einer Person mit entsprechender beruflicher Qualifikation durchgeführt werden.
