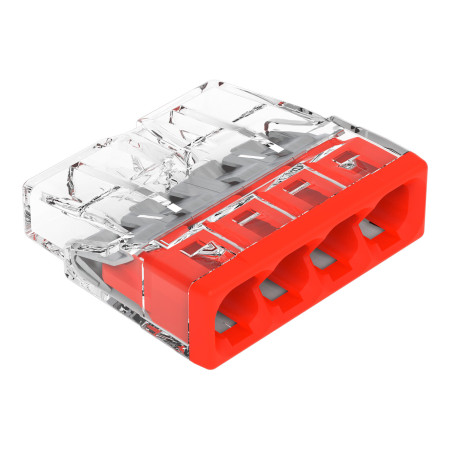

Morsetto di collegamento WAGO PUSH WIRE 2273-204

Il morsetto di installazione WAGO 2273 PUSH WIRE è progettato per il collegamento rapido di conduttori rigidi mediante inserimento diretto, senza l'utilizzo di attrezzi. Il design con 4 punti di connessione è ideale per i collegamenti di impianti elettrici in spazi ristretti, dove sono richieste una soluzione compatta e un controllo preciso dell'inserimento del conduttore.

Specifiche tecniche

• Tipo di prodotto: morsetto di collegamento
• Serie: WAGO 2273
• Tecnologia di connessione: PUSH WIRE
• Numero di punti di connessione: 4
• Numero di potenziali: 1
• Metodo di controllo: inserimento diretto
• Progettato per conduttori solidi
• Sezione trasversale del conduttore: 0,5–2,5 mm2
• AWG: 20–16
• Lunghezza di spelatura: 11 mm
• Direzione di connessione: laterale
• Materiale dei conduttori collegabili: rame, alluminio
• Tensione nominale: 450 V
• Corrente nominale: 24 A
• Tensione impulsiva nominale: 4 kV
• Temperatura dell'aria ambiente durante il funzionamento: fino a +60 °C
• Temperatura di esercizio continua: 105 °C
• Designazione della temperatura secondo EN 60998: T60
• Materiale isolante: policarbonato (PC)
• Colore del corpo: trasparente
• Colore della copertina: rosso
• Classe di infiammabilità secondo UL94: V2
• Gruppo di materiali: IIIa
• Dimensioni del morsetto: 18 x 5,8 x 16,7 mm
• Peso di un morsetto: 1,3 g

Funzioni e caratteristiche

• Design compatto per l'utilizzo in scatole di derivazione e altri spazi ristretti.
• La tecnologia di connessione a molla consente un inserimento del filo rapido e ripetibile.
• L'alloggiamento trasparente consente l'ispezione visiva del corretto inserimento del filo.
• Il foro di prova consente di effettuare misurazioni in condizioni di installazione
• Progettato per collegare conduttori solidi a un potenziale

Ideale per

• Cablaggio elettrico nelle scatole di derivazione
• Collegamento dei conduttori fissi nei sistemi di distribuzione interni
• Riparazione e modifica di impianti elettrici fissi
• Installazioni in cui sono necessari collegamenti rapidi dei cavi senza viti.

Contenuto della confezione

• 1x Terminale di installazione WAGO 2273 PUSH WIRE, 4 fili

Perché scegliere questo prodotto?

• Parametri tecnici noti e univoci per conduttori solidi nell'intervallo 0,5–2,5 mm2
• Quattro punti di connessione in un corpo compatto
• L'inserimento diretto del filo semplifica l'assemblaggio senza bisogno di viti.
• Il design trasparente facilita il controllo dei collegamenti durante l'installazione.
• I parametri di tensione nominale, corrente e resistenza alla temperatura corrispondono all'uso negli impianti elettrici

Istruzioni di installazione e funzionamento

• Utilizzare esclusivamente per conduttori solidi entro l'intervallo di sezione specificato.
• Spellare il filo fino a una lunghezza di 11 mm e inserirlo dritto fino a quando non si ferma.
• Prima della messa in funzione, verificare che il filo sia completamente inserito attraverso l'alloggiamento trasparente.
• La funzionalità della connessione può essere verificata tramite il foro di prova

Avviso di sicurezza

• Il prodotto è destinato ad impianti elettrici con tensioni fino a 450 V.
• Eseguire installazioni e interventi solo quando l'alimentazione elettrica è scollegata.
• Un cablaggio errato può causare cortocircuiti, surriscaldamento o scosse elettriche.
• Attenersi al tipo di filo specificato e all'intervallo di sezione prescritto.
• L'installazione in impianti elettrici fissi deve essere effettuata da personale in possesso delle qualifiche professionali adeguate.
