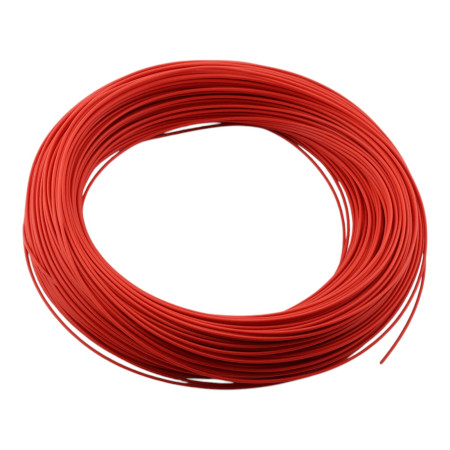

Heizkabel Ø 1,4 mm, Teflonisolierung, 5–48 V DC

Heizkabel ⌀1,4 mm, 5–48 V DC, Teflonisolierung

Widerstand:

Mengenrabatt

Menge:	Stückpreis	Sie sparen
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € ohne MwSt.

1.059098 zzgl. MwSt.

(1,06 €/m)

Auf Lager

Menge:

Katalogbogen

Beschreibung

Das Heizkabel mit 1,4 mm Durchmesser ist für Niederspannungs-Gleichstromanwendungen im Bereich von 5–48 V DC konzipiert, bei denen eine gleichmäßige Erwärmung, mechanische Flexibilität und eine dauerhafte Isolierung erforderlich sind. Es eignet sich für den Einbau in Heizelemente, den Frostschutz, die Temperaturregelung kleinerer Bereiche sowie für den Einsatz in technischen Anlagen und im Betrieb.

Technische Spezifikationen

Produktart: Widerstandsheizkabel
Kabelaußendurchmesser: 1,4 mm
Stromversorgung: 5–48 V Gleichstrom
Isolierung: Fluorpolymer, Teflon-Typ
Material des Heizelements: Nickel-Chrom und Kupfer
Verfügbare Widerstandsoptionen: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Temperaturbeständigkeit der Isolierung: bis zu 200 °C
Maximale Dauertemperatur: bis zu 250 °C
Kabeltyp: rund
Verkaufseinheit: 1 Meter

Funktionen und Merkmale

Entwickelt, um bei Stromversorgung mit Gleichspannung Widerstandserwärmung zu erzeugen.
Die Teflonisolierung gewährleistet eine gute thermische, chemische und elektrische Beständigkeit.
Beständigkeit gegen Öle, Säuren und Laugen
Isolierung mit guter Beständigkeit gegen Alterung und Lichtbogenbildung
Flexibles Design, geeignet für die Integration in kleinere Geräte und Baugruppen
Möglichkeit zur Auswahl des Widerstands pro Meter entsprechend der benötigten Leistung und Kabellänge
Die Leistung hängt von der Versorgungsspannung, der gewählten Kabellänge und dem Kabelwiderstand ab.

Ideal für

Sitz- und Lenkradheizung
Kühlschränke, Klimaanlagen und Abtauanwendungen
Beheizbare Einlegesohlen, Schuhe, Kleidung und Textilien
Elektrische Decken, Heizkissen und kleinere Heizflächen
Schutz von Rohrleitungen vor Frost
Beheizung von Fenstern und kleineren Bauteilen
Inkubatoren, Zuchtanlagen und ausgewählte medizinische Einrichtungen
Spezielle Niederspannungsheizungsanwendungen in der Instrumentierung

Packungsinhalt

1x Heizkabel in der gewählten Widerstandsvariante
Die Lieferlänge entspricht der bestellten Menge in Metern.

Warum sollten Sie sich für dieses Produkt entscheiden?

Breiter Versorgungsspannungsbereich für Niederspannungs-Gleichstromanwendungen
Große Auswahl an Widerstandsvarianten zur Auslegung der benötigten Leistung
Kompakter Durchmesser von 1,4 mm für einfache Integration
Langlebige Fluorpolymerisolierung für den Betrieb in anspruchsvolleren Umgebungen
Geeignete Lösung für technische, Entwicklungs- und Serviceanwendungen

Installations- und Bedienungsanleitung

Bei der Auslegung ist es notwendig, den Widerstand pro Meter, die Kabellänge und die Versorgungsspannung korrekt auszuwählen.
Näherungsweise Leistungsberechnung: P = U × U / (L × R), wobei U die Spannung, L die Kabellänge und R der Widerstand in Ohm/m ist.
Verlegen Sie das Kabel so, dass eine gleichmäßige Wärmeableitung in das erwärmte Material gewährleistet ist.
Vermeiden Sie während des Betriebs mechanische Beschädigungen der Isolierung und lokale Überhitzung.
Für einen stabilen und sicheren Betrieb empfehlen wir die Verwendung einer geeigneten Stromversorgung und Spannungsregelung.

Sicherheitshinweis

Ausgelegt für Niederspannungs-Gleichstromversorgung 5-48 V DC
Schließen Sie das Kabel nicht an die 230-V-Wechselstromnetzspannung an.
Vor der Inbetriebnahme müssen die elektrischen Parameter der gesamten Baugruppe überprüft werden.
Die resultierende Oberflächentemperatur hängt von der Leistung, der Installationsmethode und den Wärmeableitungsbedingungen ab.
Das Produkt ist als Komponente zum Einbau in ein Gerät oder eine technische Einheit vorgesehen.

Technische Daten

Spannung: 5-48 V DC
Durchmesser: 1,2 - 1,4 mm
Farbe: Rot
Zahl der Kerne: 1
Minimaler Biegeradius: 4 cm

Rechner

Leistungsrechner für Heizkabel

Quellenspannung (V):

Kabellänge (m):

Kabelwiderstand (Ω/m):

Kabelstrom (A):

Gesamtleistung des Kabels (W):

Leistung (W/m):

Ungefähre Kabeltemperatur (°C):

Wie funktioniert der Rechner?

Eingabewerte
Der Benutzer gibt drei Hauptwerte ein:
- Quellenspannung (V): Die Spannung, die an das Heizkabel angelegt wird.
- Kabellänge (m): Die Gesamtlänge des Heizkabels.
- Kabelwiderstand (Ω/m): Der Widerstand pro Meter (üblicherweise in Ohm pro Meter).
Berechnung des Gesamtwiderstands
Der Rechner berechnet zunächst den Gesamtwiderstand des Kabels nach der Formel:
$R_{total} = Widerstand pro Meter \times Kabellänge$
Das bedeutet, je länger das Kabel ist, desto größer wird der Gesamtwiderstand.
Berechnung des Stroms mittels Ohmschem Gesetz
Nach dem Ohmschen Gesetz gilt:
$I = \frac{U}{R}$
Hierbei ist $U$ die Spannung und $R$ der Gesamtwiderstand. Daher sinkt der Strom, wenn die Kabellänge (und somit der Widerstand) zunimmt.
Berechnung der Gesamtleistung des Kabels
Die dem Kabel zugeführte Gesamtleistung wird nach folgender Formel berechnet:
$P = U \times I$
Da der Strom mit steigendem Widerstand (und somit zunehmender Kabellänge) abnimmt, sinkt auch die Gesamtleistung P.
Berechnung der Leistung pro Meter Kabel
Die Leistung pro Längeneinheit (W/m) wird berechnet, indem die Gesamtleistung durch die Kabellänge geteilt wird:
$P_{1m} = \frac{P}{Kabellänge}$
Dieser Wert ist wichtig, da die tatsächliche Erwärmung des Kabels davon abhängt, wie viel Energie pro Meter freigesetzt wird. Bei einem sehr langen Kabel wird die Gesamtleistung bei gleicher Spannung auf mehr Meter verteilt, wodurch die Leistung pro Meter abnimmt.
Anzeige der Ergebnisse
Der Rechner zeigt anschließend:
- Kabelstrom (A): Berechnet nach dem Ohmschen Gesetz.
- Kabelleistung (W): Die Gesamtleistung, d.h. die dem Kabel zugeführte Leistung.
- Leistung pro Meter (W/m): Die auf jeden Meter des Kabels verteilte Leistung.
- Ungefähre Kabeltemperatur: Anstelle eines numerischen Werts wird ein Text angezeigt – wenn die Temperatur 20 °C oder niedriger ist, erscheint "Umgebungstemperatur", und wenn sie 90 °C oder höher ist, "Zu hoch!". Der angezeigte Wert basiert auf einer Umgebungstemperatur von 20 °C.

Warum nimmt die Kabelleistung mit der Länge ab?

Zunahme des Gesamtwiderstands:
Der Kabelwiderstand wird in Ohm pro Meter angegeben. Wenn Sie das Kabel verlängern, steigt der Gesamtwiderstand linear mit der Länge. Zum Beispiel: Bei 0,1 Ω/m und einer Länge von 10 m beträgt der Gesamtwiderstand 1 Ω; bei 100 m wären es 10 Ω.
Abnahme des Stroms:
Da der Strom gemäß der Formel $I$ = $U / R$ berechnet wird, führt ein höherer Widerstand zu einem geringeren Stromfluss im Kabel. Weniger Strom bedeutet, dass dem Kabel weniger Energie zugeführt wird.
Gesamtleistung und Leistung pro Meter:
Die Gesamtleistung des Kabels wird durch die Formel $P = U \times I$ bestimmt. Da der Strom abnimmt, sinkt auch die Gesamtleistung. Außerdem wird diese Leistung über die gesamte Länge des Kabels verteilt. Daher gilt: Je länger das Kabel, desto geringer ist die Leistung pro Meter, was direkt die Erwärmung beeinflusst. Bei einem sehr langen Kabel kann die Leistung pro Meter extrem niedrig werden, sodass das Kabel nicht effektiv erwärmt wird.
