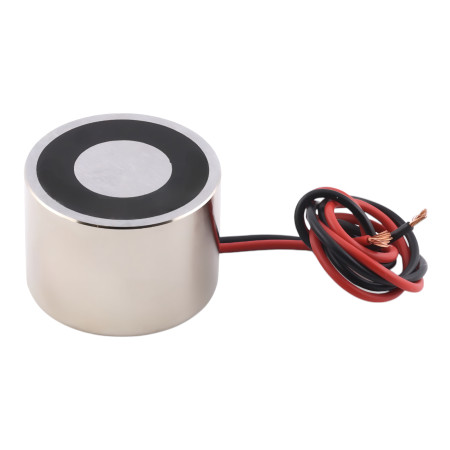

Elektromagnet 30kg, 300N, 35x29mm, Entmagnetisierung

1. Anwendungsanforderungen definieren

• Verwendungszweck:

  • Bestimmen Sie, ob der Elektromagnet zur Türsicherung, Lastaufnahme oder für Automatisierung eingesetzt wird.
  • Geben Sie an, welches Objekt und welches Gewicht gehalten werden soll.

• Betriebsumgebung:

  • Bewerten Sie die Temperaturbedingungen – in geschlossenen Maschinenräumen kann es zu erheblicher Erwärmung kommen.
  • Berücksichtigen Sie zusätzliche Faktoren wie Vibrationen, Staub oder Feuchtigkeit.

• Sicherheitsreserven:

  • Definieren Sie die erforderliche Haltekraft (in Newton) mit ausreichender Reserve, damit auch bei Abweichungen ein zuverlässiger Betrieb gewährleistet ist.

2. Technische und elektrische Parameter festlegen

• Versorgungsspannung:
  • Bestimmen Sie die verfügbare Spannung (z. B. 3 V, 5 V, 6 V, 12 V, 24 V, 36 V) und wählen Sie einen Elektromagneten, der dieser Spannung entspricht.
• Strom und Leistung:
  • Prüfen Sie, ob das Gerät bei gegebener Spannung genügend Strom liefert, um das erforderliche Magnetfeld zu erzeugen.
  • Beachten Sie, dass eine zu hohe Spannung eine verstärkte Erwärmung der Spule verursachen kann (nach P = I²R), was die Leistung beeinflusst.

3. Auswahl des Elektromagnettyps

Die Wahl des richtigen Elektromagneten ist entscheidend, da sein Verhalten (Magnetkraft, Schaltgeschwindigkeit, thermische Stabilität) stark von der Konstruktion abhängt. In diesem Schritt berücksichtigen Sie Folgendes:

3.1. Magnetisierende vs. Entmagnetisierende Elektromagnete

• Magnetisierende Elektromagnete (Standardtyp):

  • Prinzip: Beim Anlegen von Strom wird die Spule erregt und erzeugt ein Magnetfeld. Dieses Feld zieht ferromagnetisches Material (z. B. einen Anker) an und schließt den magnetischen Kreis.
  • Anwendungen: Eingesetzt in Sicherheitssystemen, zur Lastaufnahme oder in Verriegelungsmechanismen, wenn während des aktiven Betriebs ein fester Halt erforderlich ist.
  • Betrieb: Sie halten stabil, solange sie unter Spannung stehen. Nach Abschalten des Stroms geht die Magnetkraft verloren – dies muss beim Entwurf des Steuersystems berücksichtigt werden.

• Entmagnetisierende Elektromagnete:

  • Prinzip: Diese sind so konstruiert, dass ihr Magnetfeld im Normalbetrieb „unterdrückt“ wird – sie werden nur dann magnetisch aktiv, wenn die Stromversorgung unterbrochen ist. Mit anderen Worten: Unter Spannung ist die Anziehung minimal, beim Abschalten des Stroms wird das Magnetfeld freigesetzt, um das Objekt anzuziehen.
  • Anwendungen: Oft in Verriegelungssystemen verwendet, bei denen Türen oder andere Elemente im Notfall (z. B. Stromausfall) automatisch freigegeben werden müssen. Dieses Prinzip wird auch bei bistabilen Elektromagneten genutzt, bei denen ein Zustand durch einen Permanentmagneten gehalten wird und der andere – durch kurzzeitige Stromzufuhr – gelöst wird.

3.2. Weitere Konstruktionsvarianten und Besonderheiten

• Solenoid-Elektromagnete:

  • Aufbau: Bestehen aus einer Spule und einem beweglichen Teil (Anker oder Plunger), der sich beim Stromfluss zur Spule hin bewegt.
  • Reaktionsgeschwindigkeit: Solenoide reagieren oft sehr schnell, was in der Industrieautomation oder bei elektromagnetischen Schlössern entscheidend ist.
  • Steuerbarkeit: Ihre Bauweise ermöglicht eine präzise Steuerung der Schaltzeiten, was in Anwendungen mit genauen Auslöse- oder Haltezeiten wichtig ist.

• Regelung der Magnetkraft:

  • Einige moderne Systeme ermöglichen die Strommodulation, sodass die Magnetkraft in Echtzeit gesteuert werden kann. Dies ist nützlich, wenn sich die Einsatzbedingungen ändern (z. B. allmähliche Erwärmung bei Dauerbetrieb).
  • Eine Steuereinheit kann direkt in das System integriert werden, die mithilfe von Sensoren (z. B. Temperaturmessung) den Strom anpasst, um eine konstante Haltekraft sicherzustellen.

• Kombinierte Lösungen mit Permanentmagneten:

  • In einigen Anwendungen werden Elektromagnete mit Permanentmagneten kombiniert, um einen bistabilen Zustand zu erreichen. In dieser Konfiguration hält der Magnet auch ohne Strom; ein kurzer Stromimpuls ermöglicht die Freigabe – ideal für Sicherheits- oder Notauslösevorrichtungen.

3.3. Integrationsmöglichkeiten und Systemkompatibilität

• Steuersignale:
  • Stellen Sie sicher, dass der ausgewählte Elektromagnet mit Ihrem Steuersystem kompatibel ist – Schalten, Strommodulation, Timing und Integration von Sicherheitselementen.
• Modulation und Präzision:
  • Für Anwendungen, die eine präzise Regelung der Magnetfeldstärke erfordern (z. B. differenzierte Anziehungskraft), wählen Sie Elektromagnete mit Strommodulation. Diese Funktion ermöglicht eine exakte Anpassung der Magnetkraft.

3.4. Zusammenfassung und Empfehlungen

Bei der Auswahl des Elektromagnettyps beachten Sie:

• Wenn das Gerät ein Objekt während des Betriebs sicher halten muss, wählen Sie magnetisierende Elektromagnete.
• Wenn eine Freigabe bei Stromausfall (z. B. aus Sicherheitsgründen) erforderlich ist, wählen Sie entmagnetisierende oder bistabile Elektromagnete.
• Berücksichtigen Sie auch Reaktionsgeschwindigkeit und präzise Steuerung, wenn diese entscheidend sind.
• Prüfen Sie die Kompatibilität mit Ihrem Steuersystem, um korrekten Betrieb und Überwachung sicherzustellen.

4. Thermisches Management

• Erwartete Erwärmung:

  • Elektromagnete erwärmen sich im Betrieb häufig. Einige Modelle können Oberflächentemperaturen von ca. 100 °C erreichen.
  • Beachten Sie die vom Hersteller angegebenen maximalen Betriebstemperaturen.

• Schutz vor Überhitzung:

  • Bei hoher thermischer Belastung sollte zusätzliche Kühlung (Lüfter, Kühlkörper oder sogar Flüssigkeitskühlung) in Betracht gezogen werden, um die Spulentemperatur im empfohlenen Bereich zu halten.

5. Material- und Konstruktionsaspekte – Fokus auf den Anker

Der Anker ist ein zentrales Bauteil des Elektromagneten: Er schließt den magnetischen Kreis und beeinflusst die Haltekraft maßgeblich. Details:

5.1. Geeignete Materialien

• Weicheisen und niedriggekohlte Stähle:

  • Hohe magnetische Permeabilität und geringe Koerzitivfeldstärke ermöglichen eine nahezu verlustfreie Leitung des Magnetflusses.

• Elektroblech (Siliziumstahl):

  • Der Siliziumanteil verringert Wirbelstrom- und Hystereseverluste und verbessert so die Effizienz.

• Spezielle ferromagnetische Legierungen:

  • Beispiele: Permalloy oder Supermalloy mit sehr hoher Permeabilität, jedoch eingeschränkt durch Kosten oder mechanische Eigenschaften.

5.2. Ungeeignete Materialien

• Austenitische Edelstähle:

  • Meist unmagnetisch oder mit geringer Permeabilität – daher ungeeignet als Anker.

• Nicht-ferromagnetische Metalle (Aluminium, Kupfer):

  • Sie leiten den Magnetfluss nicht und sind daher ungeeignet.

• Materialien mit ungünstigen Verunreinigungen:

  • Hoher Kohlenstoffgehalt oder Elemente wie Chrom, Mangan, Kupfer im falschen Verhältnis können die magnetische Leitfähigkeit verschlechtern.

5.3. Optimale Ankerdicke und Beispielrechnung

Ziel ist der effiziente Abschluss des Magnetkreises. Die magnetische Reluktanz wird beschrieben durch:

  R_air = δ⁄(μ₀A) und R_m = T⁄(μA)

wobei:

• δ = minimale Luftspaltlänge
• T = Ankerdicke
• A = Kontaktfläche
• μ₀ = 4π×10⁻⁷ H/m = Permeabilität des Vakuums
• μ = μ_r·μ₀ = absolute Permeabilität des Ankerwerkstoffs

Damit die Materialreluktanz deutlich kleiner als die Luftspaltreluktanz ist, gilt:

  T ≪ (μ/μ₀)·δ

Beispielrechnung:
Wenn die relative Permeabilität μ_r ≈ 2000 und der Luftspalt δ = 0,1 mm (1×10⁻⁴ m):

  (μ/μ₀) = μ_r ≈ 2000
  T ≪ 2000 · 1×10⁻⁴ m = 0,2 m

Dies zeigt, dass die Ankerdicke theoretisch mehrere Zentimeter betragen könnte. In der Praxis liegen kleine und mittlere Elektromagnete meist bei 2–5 mm, um ein Gleichgewicht zwischen magnetischer Leitfähigkeit und mechanischer Stabilität zu erreichen. Größere Konstruktionen können 10–20 mm erfordern. Der endgültige Wert hängt von Anwendung und Geometrie ab.

6. Integrations- und Montageanforderungen

• Montage:
  • Sorgen Sie für eine feste und präzise Positionierung, sodass die Kontaktflächen (Anker und Elektromagnet) genau ausgerichtet sind und der Luftspalt minimiert wird.
• Steuerung und Betrieb:
  • Prüfen Sie die Kompatibilität mit Ihrem Steuersystem und die Genauigkeit der Schaltzeiten, insbesondere bei wiederholten Zyklen und Temperaturüberwachung.

7. Prüfung und Validierung

• Labortests:
  • Messen Sie vor der Endmontage die Haltekraft unter realistischen Bedingungen, einschließlich thermischer Zyklen, um die Einhaltung der Spezifikationen zu bestätigen.
• Betriebssimulationen:
  • Simulieren Sie die Erwärmung der Spule und prüfen Sie, ob die Haltekraft oberhalb des erforderlichen Wertes bleibt und ob Material oder Isolierung stabil bleiben.

8. Designüberprüfung und Optimierung

• Analyse der Testergebnisse:
  • Treten Probleme auf (z. B. übermäßige Erwärmung, verringerte Magnetkraft durch ungeeignete Ankerdicke), passen Sie das Design an.
• Rücksprache mit dem Hersteller:
  • Wenn Unsicherheiten bezüglich Material oder Konstruktionsparametern bestehen, wenden Sie sich zur Optimierung an den technischen Support oder den Hersteller.

1. Was ist ein Haltemagnet und wie funktioniert er?

• Ein Haltemagnet ist ein offener magnetischer Kreis, der beim Anlegen von Gleichstrom ein Magnetfeld erzeugt, das einen ferromagnetischen Gegenstand an die aktive Polfläche zieht. Nach dem Abschalten des Stroms verliert er den größten Teil seiner Kraft und hält den Anker nicht mehr fest (außer einer minimalen Remanenz).

2. Welche Materialien können mit einem Haltemagneten gehalten werden?

• Elektromagnete ziehen nur ferromagnetische Materialien mit hohem Eisengehalt an, z. B. niedrigkohlenstoffhaltigen Stahl. Metalle wie Aluminium, Messing oder Gold sind ungeeignet, da sie nicht auf Magnetfelder reagieren.

3. Wie wird die Haltekraft angegeben und gemessen?

• Die Haltekraft wird als Gewicht oder Kraft angegeben, die der Magnet im Hängtest tragen kann. Die Messung erfolgt an einem standardisierten Stahlanker mit einer Dicke von 0,250″ (≈6,35 mm), wobei nur die axiale Abzugskraft ohne Scherkräfte geprüft wird.

4. Wie beeinflusst der Luftspalt die Leistung?

• Schon eine dünne Schicht aus Schmutz, Farbe oder Unebenheiten zwischen Pol und Anker erzeugt einen Luftspalt, der den magnetischen Widerstand (Reluktanz) exponentiell erhöht und die Haltekraft stark verringert. Vollständiger Kontakt und saubere, glatte Oberflächen sind daher entscheidend für optimale Leistung.

5. Warum erwärmt sich der Elektromagnet und wie kann man das verhindern?

• Der Elektromagnet erwärmt sich aufgrund der Jouleschen Verluste in der Spule (P = I²·R). Zur Reduzierung der Erwärmung helfen:
  • mehr Windungen und geringerer Strom (niedrigerer I²R-Verlust) oder dickerer Draht,
  • intermittierender Betrieb (Duty Cycle), um Abkühlung zu ermöglichen,
  • Montage auf einer Metallkühlfläche oder Belüftung durch einen Ventilator.

6. Was ist der Duty Cycle und wie wird er gewählt?

• Der Duty Cycle (ED – Einschaltdauer) gibt den Prozentsatz der Zeit an, während der der Magnet ohne Überschreitung der maximalen Oberflächentemperatur dauerhaft betrieben werden kann (z. B. 25 % ED bedeutet 1 min EIN / 3 min AUS). Für 100 % ED ist ein Magnet mit besserer Wärmeableitung oder aktiver Kühlung erforderlich.

7. Wie schützt man die Spule und Elektronik vor Spannungsspitzen?

• Beim Abschalten des Stroms erzeugt die induktive Spule hohe Spannungsspitzen. Zur Begrenzung werden verwendet:
  • eine Freilaufdiode parallel zur Spule,
  • alternativ ein RC-Snubber oder Transil-Schutz.

8. Wozu dienen entmagnetisierende (Energize-to-Release) Typen?

• Entmagnetisierende Modelle führen nach dem Abschalten:
  • eine aktive Polaritätsumkehr (Rückimpuls) durch,
  • nutzen RLC-Resonanz, um Restmagnetisierung zu neutralisieren.
  Dies gewährleistet ein schnelles und zuverlässiges Lösen des Ankers.

9. Was ist der Unterschied zwischen Fail-Safe und Fail-Secure?

• Fail-Safe (stromhaltend): Hält nur bei Stromversorgung; bei Stromausfall wird gelöst – geeignet für Notausgangsschlösser oder Sicherheitsanwendungen.
• Fail-Secure (stromentriegelnd): Bleibt auch ohne Strom verriegelt (z. B. elektropermanente Magnete); Entriegelung erst durch aktiven Impuls – ideal für Hebe- und Halteanwendungen, bei denen ein unbeabsichtigtes Lösen vermieden werden muss.

10. Wie erfolgt Montage und Wartung?

• • Sauberkeit und Ebenheit der Flächen: Vor der Montage die Kontaktflächen von Staub, Öl und Rost reinigen.
  • Direkter Kontakt: Magnet und Anker müssen plan aufliegen, ohne seitliche Kräfte.
  • Regelmäßige Kontrolle: Überprüfen Sie den Zustand der Spulenisolierung, die Befestigung und die Sauberkeit der Kontaktflächen, besonders in staubiger oder öliger Umgebung.
