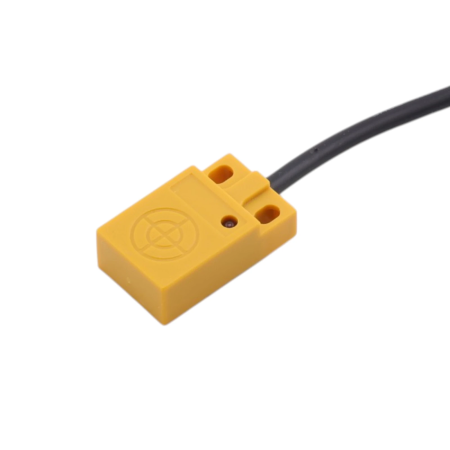

Induktiver Sensor TL-W5MF2

Der induktive Sensor TL-W5MF2 dient der berührungslosen Erkennung von Metallobjekten in Automatisierungs- und Steuerungsanwendungen. Er ist für den Einbau in Maschinen, Vorrichtungen und Industrieanlagen vorgesehen, bei denen eine Schaltung auf Basis der Annäherung eines Metallobjekts ohne mechanischen Kontakt erforderlich ist.

Technische Spezifikationen

• Modell: TL-W5MF2
• Produkttyp: induktiver Näherungssensor
• Erfassungsabstand: 5 mm
• Toleranz des Erfassungsabstands: ±10 %
• Stromversorgung: Gleichstrom 10-30 V
• Ausgangstyp: 3-Draht PNP NC
• Maximaler Laststrom: 300 mA
• Gehäuseabmessungen: 30,5 × 18 × 10 mm
• Befestigungslöcher: 2 Löcher, Durchmesser 3,5 mm
• Lochabstand in Längsrichtung: 12 mm

Funktionen und Merkmale

• Berührungslose Erkennung von Metallgegenständen auf Basis des induktiven Messprinzips.
• Rechteckiges Gehäuse mit Befestigungslöchern für eine sichere Montage.
• 3-Draht-Anschluss zur Integration in Gleichstrom-Steuerschaltungen.
• PNP-NC-Ausgangslogik für Anwendungen, die einen normalerweise geschlossenen Zustand erfordern.
• Signal-LED an der Vorderseite des Sensors.
• Kabelausgang am Sensorgehäuse.

Ideal für

• Positionserkennung von Metallteilen in Maschinen und Automatisierungslinien.
• Vollständige Erfassung von Mechanismen und beweglichen Elementen.
• Zählen von Metallteilen in Fertigungs- und Sortieranwendungen.
• Industrielle Steuerungssysteme mit Gleichstromversorgung und PNP-Eingängen.

Packungsinhalt

• 1x TL-W5MF2 Sensor mit Kabelausgang

Warum sollten Sie sich für dieses Produkt entscheiden?

• Es gibt ein speziell dafür vorgesehenes Modell TL-W5MF2 mit einem klar unterschiedenen PNP-NC-Ausgangstyp.
• Bekannte mechanische Abmessungen erleichtern die Montage und den Austausch durch Sensoren gleichen Formats.
• Das Induktionsprinzip eignet sich zur Erkennung von Metallgegenständen ohne mechanischen Verschleiß der Kontakte.
• Die Stromversorgung im Bereich von 10–30 V Gleichstrom entspricht gängigen industriellen Steuerschaltungen.

Installations- und Bedienungsanleitung

• Installieren Sie den Sensor so, dass sich nur die gewünschten Metallgegenstände im Erfassungsbereich befinden.
• Bei der Montage ist auf eine mechanische Befestigung durch beide Befestigungslöcher zu achten.
• Vor dem Verdrahten muss der korrekte Eingangstyp des Steuerungssystems und die entsprechende PNP-NC-Logik überprüft werden.
• Schließen Sie die Drähte gemäß dem Produktdiagramm und bei abgeschalteter Stromversorgung an.

Sicherheitshinweis

• Eine fehlerhafte Verbindung der Stromversorgung oder der Last kann zu Schäden am Sensor oder an nachgeschalteten Elektronikkomponenten führen.
• Die Montage und die elektrischen Anschlüsse sollten bei ausgeschaltetem Strom erfolgen.
• Bei dem Produkt handelt es sich um ein elektrisches Bauteil, das für die professionelle Installation bestimmt ist.
• Der Sensor darf nicht außerhalb des angegebenen Stromversorgungs- und Lastbereichs verwendet werden.
