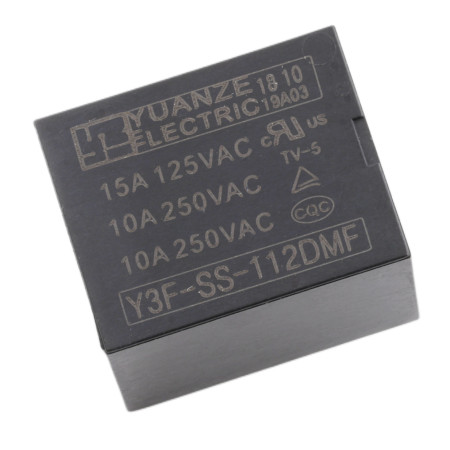

Rele Y3F-SS-112DMF 12 V DC/250 V AC 10 A, 4-pinski

Elektromehanski rele Y3F-SS-112DMF z 12 V DC tuljavo je zasnovan za preklapljanje obremenitev do 10 A. Primeren je za običajne aplikacije v krmilnih tokokrogih, distribuciji električne energije in avtomatizaciji, kjer je potrebna galvanska izolacija krmilnega dela od preklopljene obremenitve.

Tehnične specifikacije

• Model: Y3F-SS-112DMF
• Vrsta releja: elektromehanski, močnostni
• Vrsta kontakta: 1× preklopni (SPDT / 1 oblika C)
• Krmilna napetost tuljave: 12 V DC
• Preklopna napetost: 250 V AC
• Maks. preklopni tok: 10 A
• Število zatičev: 4
• Dimenzije: 19,6 × 15,4 × 15,5 mm

Funkcije in lastnosti

• Galvanska izolacija med tuljavo in kontakti za varnejšo zasnovo krmilnega vezja
• Kontakti, primerni za preklapljanje izmeničnih obremenitev do 250 V AC pri tokovih do 10 A
• Kompaktna zasnova za montažo na tiskano vezje
• Preklopni kontakt omogoča tako NO kot NC funkcijo, odvisno od ožičenja.

Vsebina paketa

• 1× rele Y3F-SS-112DMF

Varnostno obvestilo

• Pri preklapljanju omrežne napetosti 230–250 V AC obstaja nevarnost električnega udara; montažo in priključitev izvajajte le, ko je napajanje odklopljeno.
• Na tiskanem vezju vzdržujte zadostne izolacijske razdalje in uporabite žice in varovalke, ki so zasnovane za preklopni tok.
• Pri preklapljanju induktivnih bremen (motorji, tuljave, transformatorji) uporabite ustrezno zaščito pred motnjami, da omejite iskrenje na kontaktih in motnje.
