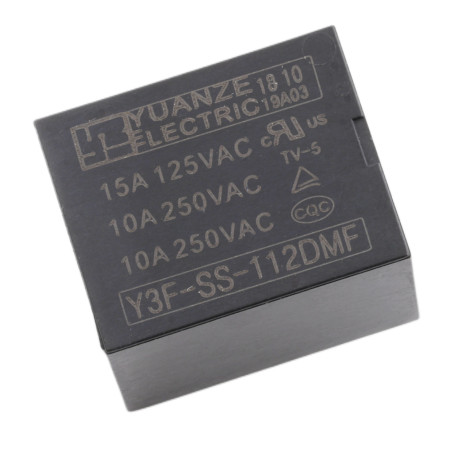

Relé Y3F-SS-112DMF 12V DC/250V AC 10A, 4-pin

Elektromechanické relé Y3F-SS-112DMF s cívkou 12 V DC je určeno pro spínání zátěží až do 10 A. Vhodné pro běžné aplikace v řídicích obvodech, napájecích rozvodech a automatizaci, kde je potřeba galvanické oddělení řídicí části od spínané zátěže.

Technické specifikace

• Model: Y3F-SS-112DMF
• Typ relé: elektromechanické, výkonové
• Typ kontaktu: 1× přepínací (SPDT / 1 Form C)
• Ovládací napětí cívky: 12 V DC
• Spínací napětí: 250 V AC
• Max. spínací proud: 10 A
• Počet pinů: 4
• Rozměry: 19.6 × 15.4 × 15.5 mm

Funkce a vlastnosti

• Galvanické oddělení mezi cívkou a kontakty pro bezpečnější návrh řídicích obvodů
• Kontakty vhodné pro spínání střídavých zátěží do 250 V AC při proudu do 10 A
• Kompaktní provedení pro montáž na DPS
• Přepínací kontakt umožňuje realizovat funkci NO i NC podle zapojení

Obsah balení

• 1× relé Y3F-SS-112DMF

Bezpečnostní upozornění

• Při spínání síťového napětí 230–250 V AC hrozí úraz elektrickým proudem; montáž a zapojení provádějte pouze při odpojeném napájení.
• Dodržte dostatečné izolační vzdálenosti na DPS a použijte vodiče a jištění dimenzované na spínaný proud.
• Při spínání indukčních zátěží (motory, cívky, transformátory) použijte vhodné odrušení pro omezení oblouku na kontaktech a rušení.
