LED krmilnik za stopnišča s PIR senzorji in daljinskim upravljalnikom
zoom_out_map
chevron_left chevron_right

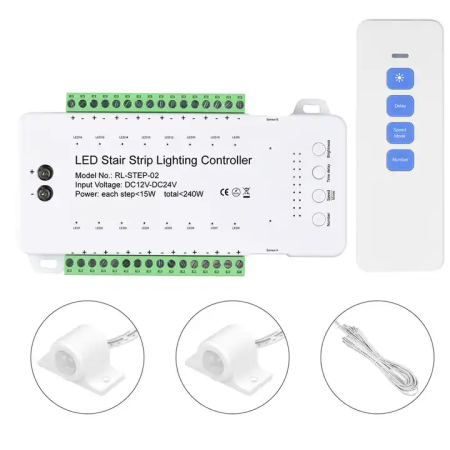

LED krmilnik stopniščne razsvetljave za 16 stopnic s PIR senzorji in daljinskim upravljalnikom

50,56 €

50,56 € excl. VAT

50.563405 Brez DDV

i
Višina obračunanega DDV je 0% za državo Združene države Amerike.
new_releases Na zalogi pri dobavitelju
Katalogni list

Inteligentni krmilnik RL-STEP-02 je zasnovan za gladko in samodejno upravljanje LED trakov na stopniščih. Z uporabo senzorjev gibanja A/B se odziva na vstop in izstop ljudi ter omogoča elegantno postopno osvetlitev in zatemnitev posameznih stopnic. Idealna rešitev za moderne interierje, kjer želite doseči kombinacijo udobja, varnosti in estetskega videza osvetlitve.

Tehnične specifikacije

  • Model: RL-STEP-02
  • Napajalna napetost: DC 12–24 V
  • Največja moč: 240 W (največ 15 W na korak)
  • Število kanalov: 16 individualno krmiljenih izhodov
  • Krmilna napetost LED: DC, konstantna napetost
  • Poraba energije v stanju pripravljenosti: < 1 W
  • Material ohišja: PC (trpežna plastika)
  • Barva: bela
  • Dimenzije krmilnika: 148 × 88 × 30 mm
  • Dimenzije daljinskega upravljalnika: 130 × 44 mm
  • Dimenzije senzorja: premer 14 mm × dolžina 30 mm
  • Dolžina kabla senzorja: 1 m (podaljšek 5 m)
  • Zaščita: IP20 (namenjeno za notranjo uporabo)
  • Teža: 410 g

Funkcije in lastnosti

  • Postopna osvetlitev in zatemnitev LED trakov pri vstopu/izstopu iz stopnic
  • Nastavljivo število korakov (1–16) z daljinskim upravljalnikom
  • 9 stopenj hitrosti prehoda (250–1200 ms na korak)
  • Nastavljiv čas zakasnitve in intenzivnost svetlosti
  • Samodejni vklop/izklop na podlagi zaznavanja gibanja (senzorji A/B)
  • Načini za različne sloge osvetlitve (gladka, zaporedna itd.)
  • LED indikator za vsako nastavitev (modre in rdeče indikatorske diode)
  • Enostavno upravljanje s priloženim IR daljinskim upravljalnikom

Idealno za

  • Razsvetljava stopnišč v družinskih hišah, stanovanjih in poslovnih prostorih
  • Hodniki, prehodi in stopnišča z 12/24 V LED trakovi
  • Avtomatizacija svetlobe v oblikovanju in pametne instalacije
  • Sodobna notranjost, ki zahteva učinkovito in energetsko varčno razsvetljavo

Vsebina paketa

  • 1× LED krmilnik stopniščne razsvetljave RL-STEP-02
  • 2× PIR senzor (A/B)
  • 1× daljinski upravljalnik
  • 1× kabel za napajalni priključek
  • 1× uporabniški priročnik

Zakaj izbrati ta izdelek?

  • Elegantno in avtomatsko upravljanje osvetlitve stopnic z gladkim zagonom
  • Enostavna namestitev in preprosta nastavitev z daljinskim upravljalnikom
  • Podpora do 16 korakov in visoka moč do 240 W
  • Združljivo z 12 V in 24 V LED trakovi
  • Varno nizkonapetostno napajanje in dolga življenjska doba
  • Sodobna zasnova, primerna za skrito montažo in diskretno ožičenje
OEM
AM2294
94059900
Napetost
12-24 V DC
Pokritost
IP22

Účel zařízení

Řadič RL-STEP-02 slouží k automatickému a plynulému spínání LED pásků na schodištích. Dvojice PIR senzorů A a B detekuje vstup a výstup osoby, ovladač podle zvoleného režimu rozsvítí jednotlivé stupně ve směru chůze a po nastavené době je opět plynule zhasne.

Bezpečnostní pokyny

  • Připojujte pouze ke zdrojům stejnosměrného napětí DC 12–24 V. Nikdy nepřipojujte na 230 V AC.
  • Zařízení je určeno pro vnitřní použití, krytí IP20. Chraňte před vlhkostí a prachem.
  • Nezatěžujte jednotlivý krok výkonem vyšším než 15 W a celkově více než 240 W.
  • Montáž a zapojení provádějte při odpojeném napájení a osobou znalou práce s nízkým napětím.

Obsah balení

  • Řadič RL-STEP-02
  • 2× PIR senzor (A u spodního schodu, B u horního schodu)
  • Dálkový ovladač
  • Kabel senzoru 1 m a prodlužovací kabel 5 m
  • Základní dokumentace

Technické parametry

  • Napájení: DC 12–24 V
  • Počet kroků / kanálů: 16
  • Maximální zatížení: 15 W na krok, celkem do 240 W
  • Nastavení: režimy, rychlost, zpoždění, jas, počet kroků
  • Krytí: IP20 (interiér)
  • Rozměry jednotky: 148 × 88 × 30 mm
  • Rozměry dálkového ovladače: 130 × 44 mm
  • Rozměry senzoru: průměr 14 mm, délka těla přibližně 17–30 mm dle provedení
  • Délka kabelů: senzor 1 m, prodloužení 5 m
  • Hmotnost: přibližně 410 g

Popis ovládacích prvků

  • Tlačítka na boku jednotky i na dálkovém ovladači: Number, Speed/Mode, Delay, Brightness ±
  • Modré kontrolky: indikují počet nastavených kroků a úroveň zpoždění
  • Červené kontrolky: indikují nastavenou rychlost
  • Svorky LED1–LED16: výstupy pro jednotlivé kroky
  • Konektory senzorů: vstup A (spodní schod), vstup B (horní schod)

Instalace a zapojení

  • Umístěte řadič na suché a větrané místo. Nepřekrývejte ventilační otvory.
  • Připojte napájecí zdroj DC 12–24 V ke svorkám napájení řadiče.
  • Připojte LED pásky 12 V nebo 24 V ke svorkám LED1 až LED16 v pořadí od prvního po poslední schod.
  • Namontujte senzor A ke spodnímu nástupu na schody a senzor B k hornímu výstupu. Senzory směrujte do prostoru příchodu osoby.
  • Po dokončení zkontrolujte polaritu a pevnost spojů, až poté připojte napájení.

Základní uvedení do provozu

  • Nastavte počet kroků. Dlouze stiskněte tlačítko Number, krátkými stisky vyberte 1–16, dlouhým stiskem uložte. Aktivní kroky signalizují modré LED.
  • Zvolte rychlost přechodu. Krátkými stisky Speed volíte 1–9. Úroveň 1 je nejrychlejší, 9 nejpomalejší.
  • Nastavte režim svícení. Dlouze podržte Speed/Mode, krátkými stisky vyberte režim 1–9, dlouze potvrďte pro uložení.
  • Nastavte dobu svícení. Krátkými stisky Delay volíte úroveň 1–9, která odpovídá 2–30 sekundám.
  • Nastavte jas. Tlačítky Brightness − a Brightness + volíte jednu z 10 úrovní jasu v rozsahu 10–100 %.

Režimy svícení (Mode 1–9)

  • Mode 1: všechny kroky se rozsvítí současně
  • Mode 2: postupné rozsvěcení po jednom kroku
  • Mode 3: současně se rozsvítí vždy dva kroky
  • Mode 4: plynulý postup po jednom kroku podle nastavené rychlosti
  • Mode 5: postup po třech krocích
  • Mode 6: chase efekt po jednom kroku
  • Mode 7: chase efekt po dvou krocích
  • Mode 8: oddělený chase efekt
  • Mode 9: automatické střídání režimů 1–8

Rychlosti přechodu (Speed 1–9)

  • Speed 1: 250 ms na krok
  • Speed 2: 350 ms na krok
  • Speed 3: 450 ms na krok
  • Speed 4: 550 ms na krok
  • Speed 5: 650 ms na krok
  • Speed 6: 750 ms na krok
  • Speed 7: 850 ms na krok
  • Speed 8: 1000 ms na krok
  • Speed 9: 1200 ms na krok

Doba svícení (Delay 1–9)

  • Delay 1: 2 s
  • Delay 2: 4 s
  • Delay 3: 6 s
  • Delay 4: 8 s
  • Delay 5: 10 s
  • Delay 6: 15 s
  • Delay 7: 20 s
  • Delay 8: 25 s
  • Delay 9: 30 s

Řešení problémů

  • Zařízení nereaguje: zkontrolujte napájení DC 12–24 V a polaritu, případně pojistky zdroje.
  • Nesvítí všechny kroky: zkontrolujte nastavený počet kroků a zapojení jednotlivých LED okruhů.
  • Světla se nespínají při průchodu: ověřte směr umístění senzorů A a B a jejich napojení.
  • Blikání nebo nestabilita: snižte zátěž na krok pod 15 W, ověřte parametry zdroje a spojů.

Údržba a záruka

  • Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani vodu.
  • Nezakrývejte větrací otvory a nezkratujte svorky.
  • Záruka 24 měsíců se nevztahuje na poškození způsobené chybným zapojením, přepětím a vodou.

Důležité poznámky

  • Produkt není voděodolný a není určen pro venkovní instalace.
  • Pro LED pásky 12 V používejte 12 V zdroj, pro LED pásky 24 V používejte 24 V zdroj.
  • Dodržujte správné řazení kroků LED1 až LED16 podle směru chůze, aby efekty odpovídaly realitě.

Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
