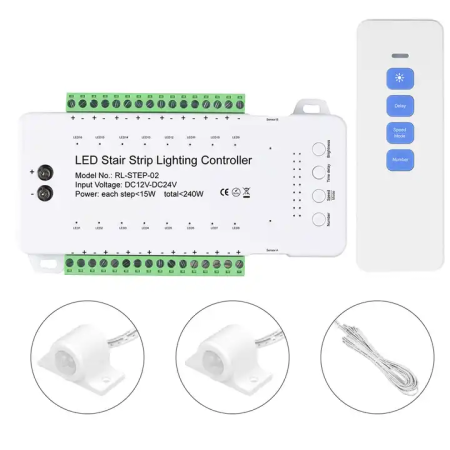

LED ovladač pro schodiště RL-STEP-02 s PIR senzory a ovladačem
zoom_out_map
chevron_left chevron_right

LED ovladač pro schodiště pro 16 schodů s PIR senzory a dálkovým ovládáním

1 223,14 Kč

1 223,14 Kč bez DPH

1223.140496 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené státy.
new_releases Skladem u dodavatele
Katalogový list

Inteligentní řadič RL-STEP-02 je určen pro plynulé a automatické ovládání LED pásků na schodištích. Pomocí pohybových senzorů A/B reaguje na vstup i výstup osob a umožňuje elegantní postupné rozsvěcení a zhasínání jednotlivých stupňů. Ideální řešení pro moderní interiéry, kde chcete dosáhnout kombinace komfortu, bezpečnosti a estetického vzhledu osvětlení.

Technické specifikace

  • Model: RL-STEP-02
  • Napájecí napětí: DC 12–24 V
  • Maximální výkon: 240 W (max. 15 W na krok)
  • Počet kanálů: 16 samostatně ovladatelných výstupů
  • Řídicí napětí LED: DC, konstantní napětí
  • Spotřeba v pohotovostním režimu: < 1 W
  • Materiál pouzdra: PC (odolný plast)
  • Barva provedení: bílá
  • Rozměry řadiče: 148 × 88 × 30 mm
  • Rozměry dálkového ovladače: 130 × 44 mm
  • Rozměry senzoru: průměr 14 mm × délka 30 mm
  • Délka kabelu senzoru: 1 m (rozšiřovací kabel 5 m)
  • Krytí: IP20 (určeno pro vnitřní použití)
  • Hmotnost: 410 g

Funkce a vlastnosti

  • Postupné rozsvěcení a zhasínání LED pásků při vstupu/výstupu na schody
  • Nastavitelný počet kroků (1–16) pomocí dálkového ovladače
  • 9 úrovní rychlosti přechodu (250–1200 ms na krok)
  • Nastavitelná doba zpoždění a intenzita jasu
  • Automatické zapnutí a vypnutí podle detekce pohybu (senzory A/B)
  • Režimy pro různé styly osvětlení (plynulý, sekvenční apod.)
  • Indikační LED pro každé nastavení (modré a červené signalizační diody)
  • Jednoduché ovládání přes dodaný IR dálkový ovladač

Ideální pro

  • Osvětlení schodišť v rodinných domech, bytech a komerčních prostorech
  • Chodby, přechody a schodiště s LED pásky 12/24 V
  • Automatizaci světel v designových a chytrých instalacích
  • Moderní interiéry s požadavkem na efektivní a úsporné osvětlení

Obsah balení

  • 1× řadič LED schodišťového osvětlení RL-STEP-02
  • 2× PIR senzor (A/B)
  • 1× dálkový ovladač
  • 1× napájecí konektorový kabel
  • 1× uživatelský manuál

Proč zvolit tento produkt

  • Elegantní a automatické řízení osvětlení schodů s plynulým náběhem
  • Snadná instalace a jednoduché nastavení pomocí ovladače
  • Podpora až 16 kroků a vysoký výkon až 240 W
  • Kompatibilní s LED pásky 12 V i 24 V
  • Bezpečné nízkonapěťové napájení a dlouhá životnost
  • Moderní design vhodný pro skrytou montáž a nenápadné zapojení
OEM
AM2294
94059900
Napětí
12-24 V DC
Krytí
IP22

RL-STEP-02 je inteligentní ovládací jednotka pro LED pásky na schodištích. Pomocí dvou pohybových senzorů automaticky rozsvěcuje a zhasíná jednotlivé stupně ve směru chůze. Světelný efekt působí elegantně, zvyšuje bezpečnost pohybu po schodech a přináší moderní vzhled do každého interiéru.

Bezpečnostní upozornění

Zařízení je určeno výhradně pro vnitřní instalaci (IP20) a musí být napájeno stejnosměrným napětím 12–24 V. Nepřipojujte přímo na 230 V. Před montáží vždy odpojte napájení. Maximální zátěž je 15 W na jeden krok, celkem do 240 W. Instalaci by měla provádět osoba se základní elektrotechnickou znalostí.

Technické parametry

Napájení: DC 12–24 V
Počet kanálů: 16 (max. 15 W / kanál, celkem 240 W)
Nastavitelné funkce: režim, rychlost, jas, zpoždění, počet kroků
Rychlost přechodu: 9 úrovní (250–1200 ms)
Doba svícení: 2–30 s (9 úrovní)
Jas: 10–100 % (10 úrovní)
Rozměry: řadič 148 × 88 × 30 mm, ovladač 130 × 44 mm, senzor Ø14 × 30 mm
Délka kabelu: senzor 1 m + prodlužovací kabel 5 m
Materiál: PC plast, barva bílá
Hmotnost: cca 410 g
Krytí: IP20 (interiér)

Zapojení a montáž

Připojte napájecí zdroj DC 12–24 V na vstup „Power Input“. Výstupy LED1–LED16 použijte pro jednotlivé schody v pořadí zdola nahoru. Senzor A instalujte ke spodnímu schodu, senzor B k hornímu – oba směrem do prostoru pohybu osoby. Po připojení všech vodičů zapněte napájení a proveďte nastavení podle potřeby.

Ovládací prvky a nastavení

Na čelní straně i na dálkovém ovladači najdete tlačítka Number, Speed/Mode, Delay a Brightness ±.

Počet kroků: Dlouze stiskněte tlačítko Number, krátkými stisky zvolte 1–16, dlouhým stiskem potvrďte. Modré diody označují aktivní počet kroků.

Rychlost: Krátkým stiskem Speed zvolíte úroveň 1–9. Nižší číslo znamená rychlejší rozsvěcení (250–1200 ms). Červené diody signalizují zvolenou úroveň.

Režim svícení: Dlouze podržte Speed/Mode a krátkými stisky vyberte jeden z devíti režimů. Dlouhým stiskem uložíte. K dispozici jsou například plynulé přechody, „chase“ efekty, nebo současné rozsvícení všech kroků.

Doba svícení: Tlačítkem Delay nastavíte, jak dlouho zůstane osvětlení zapnuté po průchodu – od 2 do 30 sekund (9 úrovní).

Jas: Pomocí tlačítek Brightness + / - upravíte intenzitu v deseti krocích od 10 % do 100 %.

Režimy svícení (Mode 1–9)

Mode 1 – všechny schody svítí současně
Mode 2 – rozsvěcení po jednom kroku
Mode 3 – rozsvěcení po dvou krocích
Mode 4 – plynulý pohyb po jednom kroku
Mode 5 – tři kroky současně
Mode 6 – chase efekt (1 krok)
Mode 7 – chase efekt (2 kroky)
Mode 8 – oddělený chase efekt
Mode 9 – automatické střídání všech režimů 1–8

Řešení problémů

Pokud se světla nerozsvěcí, zkontrolujte napájení a správné připojení senzorů. Neaktivní LED krok může znamenat překročení počtu nastavených kroků. Nestabilní světlo nebo blikání bývá způsobeno nevhodným napájecím zdrojem nebo příliš vysokým výkonem LED pásků.

Údržba a záruka

Zařízení nevyžaduje žádnou údržbu, pouze občasné očištění suchým hadříkem. Nepoužívejte vodu ani rozpouštědla. Záruka 24 měsíců se vztahuje na výrobní vady, nevztahuje se na poškození vzniklé nesprávným zapojením, přepětím nebo vodou.

Upozornění výrobce

Produkt není voděodolný. Používejte výhradně ve vnitřních prostorech a s LED pásky napájenými odpovídajícím napětím (12 V nebo 24 V dle zdroje). Správné zapojení LED výstupů 1–16 zajistí správný směr efektu rozsvěcení podle pohybu osoby.

Importér pro EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
