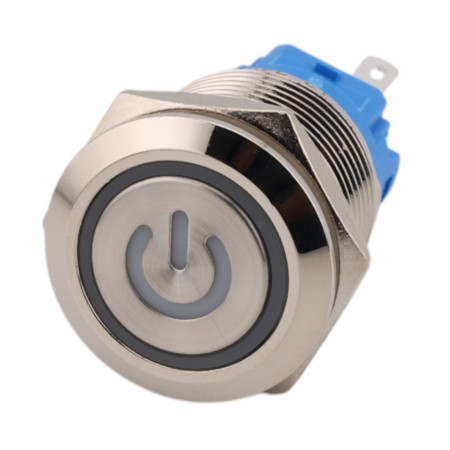

Interruttore in metallo con fermo, simbolo ON/OFF, argento, diametro 21 mm, IP65

Pulsante metallico per montaggio a pannello con testa piatta e indicatore LED integrato in un anello. È progettato per applicazioni che richiedono un design meccanicamente resistente, una chiara indicazione di stato e un montaggio standard in un foro da 19 mm. Il design è nero con un pittogramma ON/OFF, fornito senza cavi di collegamento.

Specifiche tecniche

• Tipo: interruttore a pulsante in metallo (pannello)
• Numero di modello: HY-NY-19
• Colore: argento
• Arresto: sì
• Foro di montaggio: 19 mm
• Filettatura: M19x1
• Contatti: 1NO1NC
• Corrente massima: 4 A
• Tensione massima: 265 V
• Livello di protezione: IP65
• Indicazione: anello LED (Ring LED) + pittogramma
• Varianti di colore LED (a seconda del design): bianco, giallo, rosso, blu, verde
• Tensione LED (a seconda della versione): 3–6 V, 12–24 V o 110–220 V
• Materiale di contatto: contatti in argento
• Materiale del corpo: alloggiamento in metallo, guaina nichelata (rame)
• Base: design autoestinguente
• Temperatura di lavoro: da -25 °C a +80 °C
• Collegamento: terminali senza fili
• Marcatura sulla fronte: pittogramma ON/OFF

Funzioni e caratteristiche

• Testa piatta con anello illuminato per una chiara indicazione
• Design in metallo adatto per installazioni sottoposte a sollecitazioni meccaniche
• Montaggio a pannello con dado, misura standard 19 mm
• Combinazione di contatti 1NO1NC per cablaggio flessibile
• Protezione IP65 per l'uso in ambienti polverosi e quando spruzzato con acqua

Ideale per

• Pannelli di controllo di macchine e attrezzature
• Armadi e contenitori industriali
• Controllo di potenza e funzione con indicazione dello stato
• Automazione, attrezzature da officina e banchi di prova

Contenuto della confezione

• 1x pulsante del pannello HY-NY-19 (senza fili di collegamento)

Perché scegliere questo prodotto?

• Montaggio standard da 19 mm e filettatura M19x1 per applicazioni comuni su pannelli
• Indicazione LED integrata in un anello, tensione selezionabile e opzioni di colore LED a seconda del design
• Alloggiamento in metallo resistente e protezione IP65 per condizioni operative più impegnative
• Combinazione di contatti 1NO1NC per uso universale nei circuiti di controllo

Istruzioni per l'installazione e l'uso

• Prima dell'installazione, verificare che il diametro del foro sia di 19 mm e che vi sia spazio sufficiente per il corpo dell'interruttore e i terminali.
• Stringere il dado in modo appropriato per evitare di danneggiare il pannello o la filettatura.
• Prima del collegamento, verificare la tensione LED richiesta e la corretta assegnazione dei terminali NO/NC in base alla marcatura sul corpo dell'interruttore.

Avviso di sicurezza

• Esiste il rischio di scosse elettriche quando si lavora con tensioni di 220-250 V CA o superiori a 60 V CC. L'installazione e la manutenzione devono essere eseguite solo con l'alimentazione scollegata e da personale qualificato.
• Rispettare le distanze di isolamento, i fusibili e i requisiti delle norme pertinenti per l'applicazione.

Schema elettrico

RETROILLUMINAZIONE SEMPRE ATTIVA, Contatto - NC

RETROILLUMINAZIONE ANCORA ATTIVA, Contatto - NO

RETROILLUMINAZIONE INATTIVA, ATTIVA DOPO LA PRESSIONE, Contatto - NO

RETROILLUMINAZIONE COSTANTE, INATTIVA DOPO LA PRESSIONE, Contatto - NC
