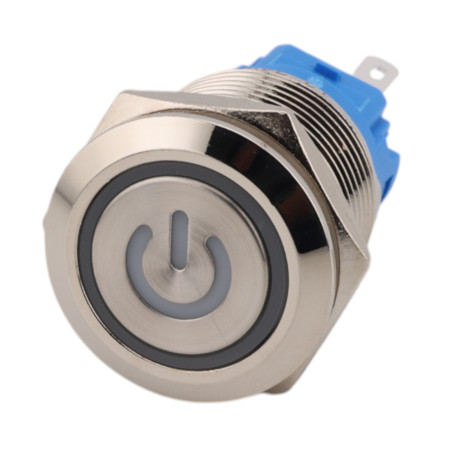

Metallbrytare med spärr, PÅ/AV-symbol, silver, diameter 21 mm, IP65

Metalltryckknapp för panelmontering med platt huvud och integrerad LED-indikering i en ring. Avsedd för applikationer där en mekaniskt tålig design, tydlig statusindikering och standardmontering i ett 19 mm hål krävs. Designen är i svart med ett PÅ/AV-piktogram och levereras utan anslutningskablar.

Tekniska specifikationer

• Typ: tryckknappsbrytare i metall (panel)
• Modellnummer: HY-NY-19
• Färg: silver
• Gripande: ja
• Monteringshål: 19 mm
• Tråd: M19x1
• Kontakter: 1NO1NC
• Maxström: 4 A
• Maxspänning: 265 V
• Skyddsnivå: IP65
• Indikering: LED-ring (Ring-LED) + piktogram
• LED-färgvarianter (beroende på design): vit, gul, röd, blå, grön
• LED-spänning (beroende på version): 3–6 V, 12–24 V eller 110–220 V
• Kontaktmaterial: silverkontakter
• Kroppsmaterial: metallhölje, förnicklad mantel (koppar)
• Bas: självsläckande design
• Arbetstemperatur: -25 °C till +80 °C
• Anslutning: terminaler utan kablar
• Markering på pannan: PÅ/AV-piktogram

Funktioner och egenskaper

• Platt huvud med upplyst ring för tydlig indikation
• Metallkonstruktion lämplig för mekaniskt belastade installationer
• Panelmontering med mutter, standardstorlek 19 mm
• 1NO1NC kontaktkombination för flexibel kabeldragning
• IP65-skydd för användning i dammiga miljöer och vid vattensprutning

Idealisk för

• Maskin- och utrustningskontrollpaneler
• Industriella skåp och kapslingar
• Ström- och funktionskontroll med statusindikeringskrav
• Automation, verkstadsinredning och testbänkar

Paketinnehåll

• 1x panelknapp HY-NY-19 (utan anslutningskablar)

Varför välja den här produkten?

• Standard 19 mm montering och M19x1-gänga för vanliga panelapplikationer
• Integrerad LED-indikering i en ring, valbar spänning och LED-färgalternativ beroende på design
• Slitstarkt metallhölje och IP65-skydd för mer krävande driftsförhållanden
• 1NO1NC kontaktkombination för universell användning i styrkretsar

Installations- och bruksanvisning

• Före installationen, kontrollera att håldiametern är 19 mm och att det finns tillräckligt med utrymme för brytarhuset och terminalerna.
• Dra åt muttern ordentligt för att undvika att skada panelen eller gängan.
• Innan anslutning, kontrollera erforderlig LED-spänning och korrekt tilldelning av NO/NC-terminalerna enligt markeringen på brytarhuset.

Säkerhetsmeddelande

• Det finns risk för elektriska stötar vid arbete med spänningar på 220–250 VAC eller högre än 60 VDC. Installation och service bör endast utföras med strömmen frånkopplad och av en kvalificerad person.
• Observera isolationsavstånd, säkringar och krav i relevanta standarder för tillämpningen.

Kopplingsschema

BAKGRUNDSBELYSNING ALLTID AKTIV, Kontakt - NC

BAKGRUNDSBELYSNING FORTFARANDE AKTIV, Kontakt - NEJ

BAKGRUNDSBELYSNING INAKTIV, AKTIV EFTER TRYCKNING, Kontakt - NEJ

KONSTANT BAKGRUNDSLJUS, INAKTIV EFTER TRYCKNING, Kontakt - NC
