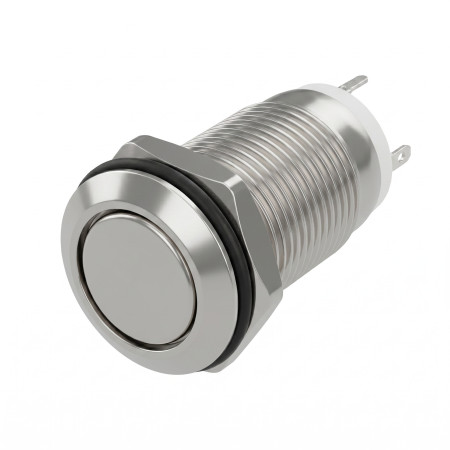

Låsande strömbrytare, silver, diameter 10mm, IP65

En låsande tryckknappsbrytare är avsedd för panelmontering och koppling av elektriska kretsar i enheters kontrollelement. Tack vare låsfunktionen stannar den i på- eller av-läge efter tryck, vilket är lämpligt för permanent kontroll av på- och avstängning.

Tekniska specifikationer

• Produkttyp: låsande tryckknappsbrytare
• Färgutförande: silver
• Monteringsdiameter: 10 mm
• Brytardiameter: 13 mm
• Maximal spänning och ström: 250 V AC, 3 A
• Skyddsklass: IP65
• Mått: 13.6 x 13.6 x 21.5 mm
• Utförande för panelmontering
• Gängad kropp för fastsättning i monteringshål

Funktioner och egenskaper

• Låsmekanism för att bibehålla positionen efter tryck
• Tryckknappsstyrning för direkt koppling av den elektriska kretsen
• Kompakt konstruktion lämplig för installation i paneler och enhetshöljen
• Skyddsklass IP65 säkerställer skydd mot damm och vattenstrålar under förhållanden som motsvarar denna skyddsklass
• Silverfärgat cirkulärt utförande med platt knappfront

Idealisk för

• Kontrollpaneler för elektriska enheter
• På- och avstängning av lågeffekts elektriska kretsar inom gränserna för de angivna parametrarna
• Inbyggnad i apparatskåp, höljen och paneler
• Applikationer där knappens låsfunktion krävs

Förpackningens innehåll

• 1x låsande tryckknappsbrytare

Varför välja denna produkt

• De angivna parametrarna 250 V AC och 3 A möjliggör användning för motsvarande elektriska kretsar utan att överskrida den nominella belastningen
• Monteringsdiametern på 10 mm underlättar integration i paneler med ett motsvarande hål
• Låsstyrning är lämplig för funktioner där brytaren ska stanna i vald position
• Skyddsklass IP65 stöder användning i miljöer med ökade krav på skydd mot damm och vatten

Instruktioner för installation och drift

• Installera brytaren endast i en panel med ett motsvarande monteringshål.
• Vid anslutning, överskrid inte de angivna maximala elektriska parametrarna 250 V AC och 3 A.
• Anslut kontakterna så att det inte uppstår någon mekanisk påfrestning på ledningarna eller klämmorna.
• Efter montering, verifiera att brytaren sitter fast i panelen och att låsfunktionen fungerar korrekt.

Säkerhetsvarningar

• Produkten är en elektrisk komponent avsedd för anslutning i en elektrisk krets.
• Vid arbete med 250 V AC spänning finns det risk för elektriska stötar, kortslutning, överhettning eller skador på utrustningen.
• Montering och anslutning får endast utföras av en person med motsvarande yrkeskvalifikationer.
• Utför all anslutning med strömförsörjningen frånkopplad.
• Använd inte brytaren utanför den angivna elektriska belastningen och utanför de förhållanden som motsvarar IP65-skyddsklassen.
