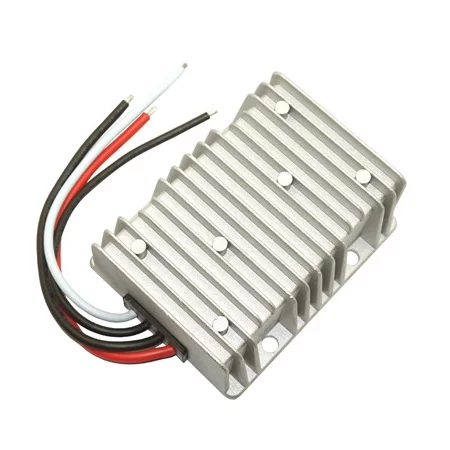

Spannungswandler von 8–36 V auf 13 V, 25 A, 325 W, IP68

Hochleistungs-DC/DC-Wandler zur Umwandlung von Eingangsspannungen im Bereich von 8–36 V DC in stabile 13 V DC. Dank seiner robusten Bauweise, des hohen Wirkungsgrads und der Schutzart IP68 eignet er sich für anspruchsvolle Industrieanwendungen, Fahrzeuge und Systeme mit hohem Energiebedarf.

Technische Spezifikationen

• Typ: DC/DC-Wandler
• Eingangsspannung: 8–36 V DC
• Ausgangsspannung: 13 V DC
• Maximaler Ausgangsstrom: 25 A
• Ausgangsleistung: 325 W
• Effizienz: bis zu 95 %
• Elektrische Isolation: nicht isolierte Ausführung (gemeinsame Eingangs- und Ausgangsmasse)
• Schutzfunktionen: Überspannung, Überlastung, Kurzschluss, Überhitzung
• Kühlung: passiv (Aluminium-Kühlkörper)
• Betriebstemperatur: -40 bis +80 °C
• Schutzart: IP68
• Abmessungen: 125 × 105 × 52 mm
• Gewicht: 1200 g
• Zertifizierung: CE, RoHS

Funktionen und Merkmale

• Stabilisierung der Ausgangsspannung von 13 V DC über einen weiten Eingangsspannungsbereich
• Hoher Wirkungsgrad zur Reduzierung von Verlusten und Erwärmung bei höheren Lasten
• Robuste Konstruktion mit passiver Kühlung für den Betrieb unter rauen Bedingungen
• Schutzart IP68 für den Einsatz in staubigen und feuchten Umgebungen
• Integrierte Schutzmechanismen für erhöhte Betriebssicherheit

Ideal für

• Stromversorgung von 12/13V-Geräten in Fahrzeugen und mobilen Anwendungen (24V/36V-Systeme)
• Industrieanlagen mit variabler Gleichstromversorgung
• Stromversorgung von Elektronik in rauen Außenumgebungen
• Systeme, die höhere Ströme bei stabiler Gleichspannung benötigen

Packungsinhalt

• DC/DC-Wandler

Warum sollten Sie sich für dieses Produkt entscheiden?

• Breiter Eingangsspannungsbereich von 8–36 V DC für Kompatibilität mit verschiedenen Stromversorgungssystemen
• 13-V-Gleichstromausgang bis zu 25 A für Anwendungen mit höherer Leistung
• Schutzart IP68 und passive Kühlung für den Betrieb unter rauen Bedingungen
• Integrierte Schutzfunktionen (Überspannung, Überlastung, Kurzschluss, Überhitzung)
• CE- und RoHS-Konformität

Installations- und Bedienungsanleitung

• Vor der Installation ist zu prüfen, ob die Eingangsspannung des Netzteils im Bereich von 8–36 V DC liegt.
• Achten Sie auf die korrekte Polarität der Verbindung und verwenden Sie Drähte mit einem geeigneten Querschnitt für Ströme bis zu 25 A.
• Sorgen Sie für eine geeignete Wärmeableitung vom Aluminiumgehäuse des Wechselrichters, insbesondere unter Dauerlast.
• Es wird empfohlen, Ein- und Ausgang entsprechend den Anforderungen Ihrer Anwendung zu fusionieren.

Sicherheitshinweis

• Die Installation muss bei abgeschalteter Stromversorgung erfolgen.
• Eine falsche Polaritätsverbindung oder ein unzureichender Sicherungsschutz können zu Schäden am Gerät und an der angeschlossenen Last führen.
• Der Wechselrichter kann sich während des Betriebs erhitzen; stellen Sie sicher, dass er nicht abgedeckt ist und nicht mit brennbaren Materialien in Berührung kommt.
