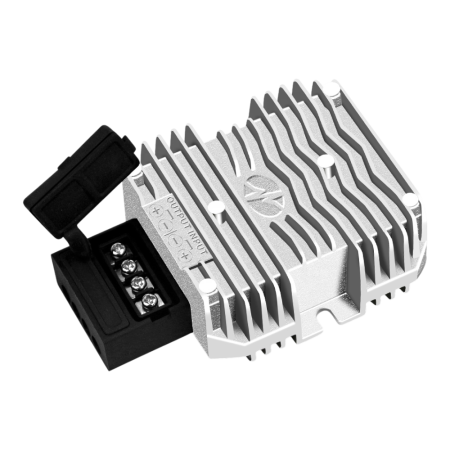

Spannungswandler 36–75 V auf 24 V DC, 5 A, 120 W, isoliert

Isolierter DC/DC-Wandler zur Umwandlung einer Eingangsspannung von 36–75 V DC in eine stabile 24 V DC mit einem Ausgangsstrom von 5 A. Dank seines hohen Wirkungsgrads, der galvanischen Trennung und der robusten Aluminiumkonstruktion mit Epoxidharzverguss eignet sich dieser Wandler ideal für industrielle Systeme, Telekommunikation, Transporttechnik und Anwendungen mit 48-V- oder 60-V-Stromversorgung.

Technische Spezifikationen

• Eingangsnennspannung: 48 V DC
• Eingangsspannungsbereich: 36–75 V DC
• Ausgangsspannung: 24 V DC
• Maximaler Ausgangsstrom: 5 A
• Maximale Ausgangsleistung: 120 W
• Wirkungsgrad: bis zu 91 % (bei 48 V Eingangsspannung)
• Elektrische Trennung: galvanisch getrennter Eingang und Ausgang
• Spannungsregelung: < 1 %
• Lastregelung: < 2 %
• Restwelligkeit und Rauschen: 14–300 mVss
• Leerlaufverbrauch: 24 mA bei 48 V
• Schutzfunktionen: Überspannung, Überstrom, Unterspannung, Überhitzung
• Kühlung: passiv, freie Luftzirkulation
• Betriebstemperatur: –40 °C bis +80 °C
• Betriebsfeuchtigkeit: 10 % bis 90 % relative Luftfeuchtigkeit
• Lagertemperatur: –40 °C bis +85 °C
• Gewicht: 290 g
• Abmessungen: 74 × 74 × 29,5 mm
• Eingangsanschluss: Schraubklemmen
• Ausgangsanschluss: Schraubklemmen
• Konstruktion: Aluminiumgehäuse, Epoxidharzverguss, Oberflächenmontage
• Zertifizierung: CE, RoHS

Funktionen und Merkmale

• Galvanisch getrennte Ein- und Ausgänge erhöhen die Sicherheit und verringern das Risiko von Störungen.
• Breiter Eingangsspannungsbereich von 36-75V, geeignet für 48V-, 60V- und andere industrielle Systeme.
• Ein hoher Wirkungsgrad von bis zu 91 % minimiert die Erwärmung und verlängert die Lebensdauer.
• Robuste Konstruktion mit Beständigkeit gegen Vibrationen, Feuchtigkeit und Staub.
• Stabile 24V-Ausgangsspannung auch bei Schwankungen der Eingangsspannung.
• Die kompakten Abmessungen ermöglichen eine einfache Installation auch bei beengten Platzverhältnissen.

Ideal für

• Telekommunikations- und Netzwerksysteme
• Industrielle Automatisierung und Steuerung
• Transport- und Bordelektronik mit 48–60-V-Stromversorgung
• Stromversorgung für Leistungsmodule, Sensoren und Steuereinheiten
• Anwendungen, die eine isolierte und stabile 24-V-Gleichstromversorgung erfordern.

Packungsinhalt

• 1× DC/DC-Wandler 36–75 V → 24 V, 5 A, isoliert

Warum sollten Sie sich für dieses Produkt entscheiden?

• Zuverlässige 120-W-Leistung bei hoher Effizienz.
• Die galvanische Trennung schützt verbundene Systeme vor Fehlern.
• Robuste Aluminiumkonstruktion mit langer Lebensdauer.
• Breiter Eingangsspannungsbereich für universellen Einsatz in der Industrie.
• Stabiler Betrieb auch unter extremen Temperatur- und Feuchtigkeitsbedingungen.
