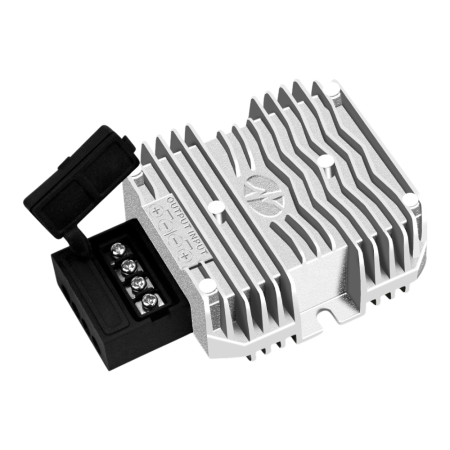

Spannungswandler 36–90 V auf 12 V DC, 10 A, 120 W, isoliert

Ein hocheffizienter, isolierter DC/DC-Wandler, der einen breiten Eingangsspannungsbereich von 36–90 V DC in stabile 12 V DC umwandelt. Dieses Netzteilmodul zeichnet sich durch hohe Zuverlässigkeit, galvanische Trennung von Ein- und Ausgang sowie eine robuste, epoxidharzvergossene Konstruktion aus und eignet sich daher auch für den Einsatz unter extremen Industriebedingungen.

Technische Spezifikationen

• Eingangsnennspannung: 72 V DC
• Eingangsspannungsbereich: 36–90 V DC
• Ausgangsspannung: 12 V DC
• Maximaler Ausgangsstrom: 10 A
• Maximale Ausgangsleistung: 120 W
• Wirkungsgrad: bis zu 93 % (bei 48 V Eingangsspannung)
• Elektrische Trennung: galvanisch getrennter Eingang und Ausgang
• Spannungsregelung: < 1 %
• Lastregelung: < 2 %
• Restwelligkeit und Rauschen: 22–250 mVss (Volllast)
• Leerlaufverbrauch: 10 mA bei 48 V
• Schutzfunktionen: Überspannung, Überstrom, Unterspannung, Überhitzung
• Kühlung: passiv, freie Luftzirkulation
• Betriebstemperatur: –40 °C bis +80 °C
• Betriebsfeuchtigkeit: 10 % bis 90 % relative Luftfeuchtigkeit
• Lagertemperatur: –40 °C bis +100 °C
• Gewicht: 570 g
• Abmessungen: 74 × 74 × 29,5 mm
• Eingangsanschluss: Schraubklemmen
• Ausgangsanschluss: Schraubklemmen
• Konstruktion: Aluminiumgehäuse, Epoxidharzverguss, Oberflächenmontage
• Zertifizierung: CE, RoHS

Funktionen und Merkmale

• Galvanische Trennung von Ein- und Ausgang für sicheren Betrieb und Schutz der angeschlossenen Geräte.
• Der breite Eingangsspannungsbereich von 36–90 V ermöglicht den Einsatz in 48-V-, 60-V- und 72-V-Systemen.
• Ein hoher Wirkungsgrad von bis zu 93 % minimiert Verluste und Erwärmung.
• Robustes, gekapseltes Design, beständig gegen Vibrationen, Feuchtigkeit und Staub.
• Kompaktes Design, geeignet für beengte Einbauräume.
• Stabile 12V-Ausgangsspannung mit geringer Restwelligkeit, geeignet sowohl für Leistungselektronik als auch für empfindliche Elektronik.

Ideal für

• Industrielle Steuerungssysteme
• Telekommunikations- und Netzwerkgeräte
• Transportgeräte und Fahrzeuge mit 48–72-V-Batteriesystemen
• Stromversorgung für Steuereinheiten, Sensoren und Leistungsmodule
• Spezielle Gleichstromanwendungen, die isolierte 12V-Stromversorgung erfordern

Packungsinhalt

• 1× DC/DC-Wandler 36–90 V → 12 V, 10 A, isoliert

Warum sollten Sie sich für dieses Produkt entscheiden?

• Extrem breiter Eingangsspannungsbereich von 36–90 V für den professionellen Einsatz.
• Die galvanisch getrennte Konstruktion schützt das gesamte Stromversorgungssystem.
• Hohe Effizienz, lange Lebensdauer und minimaler Wartungsaufwand.
• Robuste Aluminiumkonstruktion mit passiver Kühlung.
• Stabile 120-W-Leistung auch unter anspruchsvollen Betriebsbedingungen.
