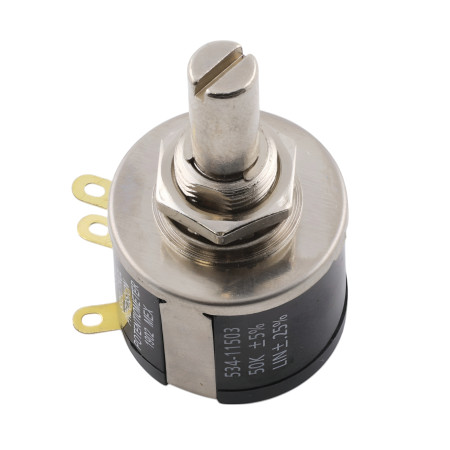

Mehrgangpotentiometer 534‑1-1XXX, Vishay Spectrol

Das hochpräzise Industriepotentiometer der Serie 534 von Vishay Spectrol ist für die feine und wiederholgenaue Widerstandseinstellung in Messgeräten, Automatisierungssystemen und der Audiotechnik konzipiert. Dank seines Zehn-Gang-Designs und seiner robusten Bauweise eignet es sich ideal für anspruchsvolle professionelle Anwendungen.

Technische Daten

• Widerstand: 100 Ω bis 100 kΩ (je nach Variante)
• Widerstandstoleranz: ±5 %
• Typ: Drahtgewickelt, lineare Kennlinie
• Anzahl der Umdrehungen: 10 (3600°)
• Leistungsaufnahme: 2 W bei 70 °C
• Temperaturkoeffizient: ca. 20 ppm/°C
• Betriebstemperatur: –55°C bis +125°C
• Schaftdurchmesser: 6,35 mm (1/4″), Metall, mit Schraubendreherschlitz
• Schaftlänge: ca. 20,6 mm
• Gehäusedurchmesser: 22,2 mm
• Montagebohrung: 10 mm, mit 3/8‑32 UNEF‑2A Gewinde
• Anschlussart: Lötösen
• Isolationswiderstand: ≥1000 MΩ bei 500 VDC
• Durchschlagsfestigkeit: ≥1000 VAC

Verfügbare Widerstandsvarianten

Funktionen und Features

• Präzisions-Mehrgangpotentiometer mit Feineinstellung
• Robuster Schaft und Körper aus Metall für lange Lebensdauer
• Stabile Ausgabe mit geringem Rauschen dank kabelgebundener Technologie
• Universelles Design, geeignet für die Panel- oder Gerätemontage
• Möglichkeit, den Widerstand je nach Anwendung auszuwählen (mehrere Varianten)

Ideal für

• Präzisionssteuerung in der industriellen Automatisierung
• Mess- und Kalibriergeräte
• Analoge Audiotechnik (Verstärker, Mischpulte)
• Labor- und Entwicklungseinrichtungen

Packungsinhalt

• 1× Vishay 534‑1‑1XXX Potentiometer (je nach gewählter Widerstandsvariante)
• Befestigungsmutter und Unterlegscheibe

Warum dieses Produkt wählen?

• Hohe Präzision und sanfte Steuerung dank 10-Turn-Design
• Robustes Design, auch für anspruchsvolle Einsätze geeignet
• Flexible Widerstandsauswahl je nach Anwendungsbedarf
• Einfache Installation in Instrumententafeln
• Lange Lebensdauer und Zuverlässigkeit vom renommierten Hersteller Vishay
