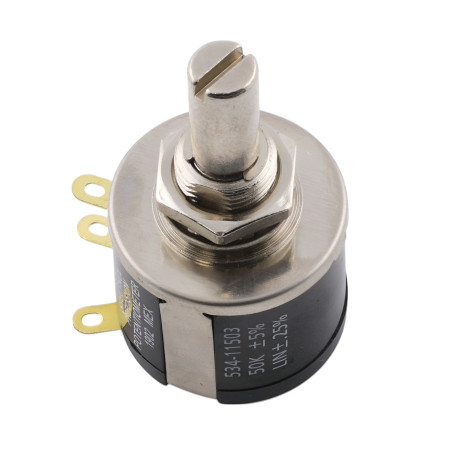

Flervarvspotentiometer 534‑1-1XXX, Vishay Spectrol

Den högprecisionspotentiometern i serie 534 från Vishay Spectrol är konstruerad för fin- och repeterbar resistansjustering i mätinstrument, automationssystem och ljudteknik. Tack vare sin tiovarvsdesign och robusta konstruktion är den idealisk för krävande professionella tillämpningar.

Tekniska specifikationer

• Resistans: 100 Ω till 100 kΩ (beroende på variant)
• Resistanstolerans: ±5%
• Typ: trådlindad, linjär karakteristik
• Antal varv: 10 (3600°)
• Effektbelastning: 2 W vid 70 °C
• Temperaturkoefficient: ca 20 ppm/°C
• Driftstemperatur: –55°C till +125°C
• Axeldiameter: 6,35 mm (1/4″), metall, med skruvmejselhål
• Skaftlängd: ca 20,6 mm
• Kroppsdiameter: 22,2 mm
• Monteringshål: 10 mm, med 3/8‑32 UNEF‑2A gänga
• Anslutningstyp: lödklämmor
• Isolationsresistans: ≥1000 MΩ vid 500 VDC
• Dielektrisk styrka: ≥1000 VAC

Tillgängliga motståndsvarianter

Funktioner och egenskaper

• Precisionspotentiometer med flera varv och finjustering
• Robust metallaxel och -kropp för lång livslängd
• Stabil uteffekt med lågt brus tack vare trådbunden teknik
• Universell design lämplig för panel- eller enhetsmontering
• Möjlighet att välja motstånd beroende på applikation (flera varianter)

Idealisk för

• Precisionsstyrning inom industriell automation
• Mät- och kalibreringsinstrument
• Analog ljudteknik (förstärkare, mixerbord)
• Laboratorie- och utvecklingsanläggningar

Paketinnehåll

• 1× Vishay 534‑1‑1XXX potentiometer (beroende på vald motståndsvariant)
• Monteringsmutter och bricka

Varför välja den här produkten?

• Hög precision och smidig kontroll tack vare 10-varvsdesign
• Hållbar design lämplig även för krävande användning
• Flexibelt resistansval enligt applikationens behov
• Enkel installation i instrumentpaneler
• Lång livslängd och tillförlitlighet från den välkända tillverkaren Vishay
