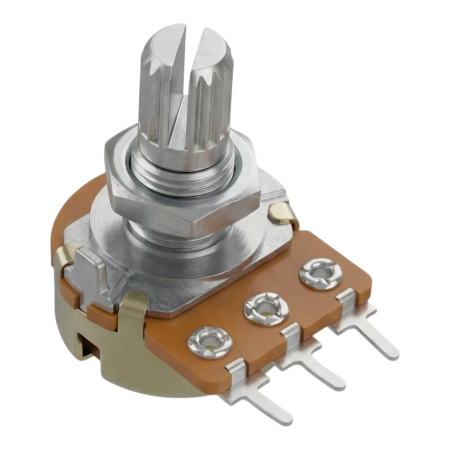

Potentiometer WH148, 3-polig

Das Drehpotentiometer WH148 ist ein passives Steuerelement zur stufenlosen Widerstandsänderung in elektrischen und elektronischen Schaltungen. Dank seiner 3 Anschlüsse kann es sowohl als Spannungsteiler als auch als variabler Widerstand eingesetzt werden. Das Produkt ist in linearer Kennlinie B mit verschiedenen Widerstandswerten für den Einbau in Geräte, Schaltschränke sowie für Hobby- und Serviceanwendungen erhältlich.

Technische Spezifikationen

• Produkttyp: Drehpotentiometer
• Modellreihe: WH148
• Ausführung: axial, Paneelmontage
• Anzahl der Pins: 3 Pins
• Merkmale: linear, Bezeichnung B
• Version: mono
• Gleistyp: Draht
• Anzahl der Umdrehungen: 1
• Drehwinkel: 300°
• Nennwiderstandswerte: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (je nach Variante)
• Widerstandstoleranz: ±20 %
• Linearitätstoleranz: ±5 %
• Leistungsverlust Pd: 125 mW
• Maximale Betriebsspannung: 200 V
• Mindestisolationswiderstand: 1000 mOhm
• Gehäuseabmessungen: 29 x 25 x 17 mm
• Schaftlänge: 13 mm
• Wellendurchmesser: 6 mm
• Stiftabstand: 5 mm
• Durchmesser der Befestigungsbohrung: 7,2 mm
• Befestigung: mit Mutter

Funktionen und Merkmale

• Manuelle Widerstandseinstellung durch Drehen der Welle.
• Der Dreipolanschluss ermöglicht die Verwendung als Spannungsteiler.
• Die lineare Widerstandsänderung eignet sich für technische Kontroll- und Einstellfunktionen.
• Die axiale Welle ist für die Montage in einer Frontplatte oder einem Bedienfeld des Geräts vorgesehen.
• Die mechanische Befestigung mit einer Mutter gewährleistet einen festen Sitz im Montageloch.
• Die Verfügbarkeit mehrerer Widerstandsvarianten erleichtert die Auswahl des geeigneten Regelbereichs.

Ideal für

• Signalpegelregelung in elektronischen Schaltungen.
• Einstell- und Bedienelemente in Geräten und Bedienfeldern.
• Bausätze, Prototypen und Reparaturen von Elektronikgeräten.
• Einfache analoge Steuerschaltungen.

Packungsinhalt

• 1x Potentiometer WH148, 3-polig

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klar definierte lineare Kennlinie B für technische Zwecke.
• Große Auswahl an Widerstandswerten innerhalb einer Baureihe.
• Kompaktes Paneldesign mit standardmäßigem Dreipolanschluss.
• Bekannte Einbaumaße erleichtern die Konstruktion und den Austausch der Komponente.

Installations- und Bedienungsanleitung

• Setzen Sie das Potentiometer in eine Öffnung mit dem entsprechenden Durchmesser ein und befestigen Sie es mit einer Mutter.
• Beim Löten sollte die Erhitzungszeit der Pins begrenzt werden, um Beschädigungen der internen Struktur zu vermeiden.
• Vor der Installation prüfen Sie bitte den erforderlichen Widerstandswert und die korrekte Verbindung der äußeren und mittleren Klemmen.
• Beachten Sie die maximale Betriebsspannung und die Verlustleistung des Bauteils.

Sicherheitshinweis

• Das Bauteil ist nicht für den Betrieb oberhalb der angegebenen elektrischen Lastgrenze ausgelegt.
• Eine fehlerhafte Verdrahtung kann das Potentiometer oder den nachgeschalteten Stromkreis beschädigen.
• Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Bei Verwendung in Geräten, die an gefährliche Spannungen angeschlossen sind, müssen ein geeigneter baulicher Schutz und eine fachgerechte Installation gewährleistet sein.
