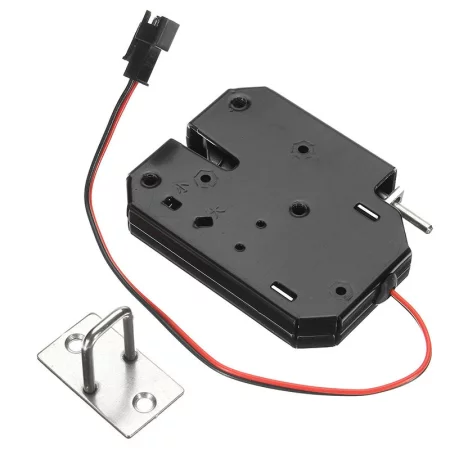

Elektromagnetisches Türschloss K01, 150 kg

Das elektromagnetische Schloss K01 ist für die Verriegelung von Türen und Abdeckungen in Anwendungen konzipiert, bei denen eine elektrische Entriegelung durch einen kurzen Impuls erforderlich ist. Das Schloss ist im Ruhezustand verriegelt und entriegelt sich nach einer definierten Zeitspanne, in der Strom angelegt wird.

Technische Spezifikationen

• Typ: elektromagnetisches Türschloss (Schloss in Ruhestellung verriegelt)
• Stromversorgung: 12 V Gleichstrom / 24 V Gleichstrom
• Nennstrom: 2 A (bei 12 V), 1 A (bei 24 V)
• Maximale Belastung (Verriegelungskraft): 150 kg
• Maximale Öffnungszeit (Impuls): 0,5 s
• Betriebstemperatur: -40 bis +60 °C
• Gehäuseabmessungen: 73 × 58 × 13 mm
• Kabellänge: 170 mm
• Ausführung: Metallgehäuse, Steckdose an einem 2-adrigen Kabel mit Stecker
• Lebensdauer: ca. 500.000 Zyklen (unter Auslegungsbedingungen)
• Mechanische Notentriegelung: manuelles Auslöseelement

Funktionen und Merkmale

• Leerlaufzustand: gesperrt (keine Stromversorgung)
• Freisetzung nach Anlegen eines kurzen Spannungsimpulses
• Mechanische Konstruktion geeignet für den Einbau in Türen, Schränke und Boxen
• Möglichkeit der manuellen Entriegelung mittels eines mechanischen Elements am Schlosskörper (je nach Ausführung)

Ideal für

• Abfüll- und Lieferboxen
• Schließfächer und Aufbewahrungsboxen
• Kühl- und Technikschränke
• Briefkästen und Paketfächer
• Selbstbedienungskioske und Zugangssysteme mit Impulsentriegelung

Packungsinhalt

• 1× elektromagnetisches Schloss K01 mit Gegenstück

Warum sollten Sie sich für dieses Produkt entscheiden?

• definierte elektrische Parameter für 12-V- und 24-V-Gleichstromanwendungen
• hohe mechanische Widerstandsfähigkeit des Riegels bei einer spezifizierten Last von 150 kg
• Kompakte Abmessungen, geeignet für die Integration in kleinere Türen und Abdeckungen
• Impulsentriegelung mit einer maximalen Öffnungszeit von 0,5 s für Zugangskontrollsysteme
• breiter Betriebstemperaturbereich für den Einsatz in technischen Anlagen

Kurzanleitung

• Stellen Sie sicher, dass das richtige 12-V-Gleichstromnetzteil oder das richtige 24-V-Gleichstromnetzteil entsprechend dem gewählten Modus angeschlossen ist und dimensionieren Sie das Netzteil für den angegebenen Nennstrom.
• Zum Entriegeln die Spannung nur als kurzen Impuls, maximal 0,5 s, anlegen.
• Stellen Sie das mechanische Gegenstück (den Verschluss) so ein, dass keine Spannung vorhanden ist und das Schloss sicher sitzt.

Sicherheitshinweis

• Verwenden Sie keine Dauerstromversorgung im entriegelten Zustand; das Schloss ist für Impulssteuerung ausgelegt.
• Vor der Montage die Stromversorgung unterbrechen und Polarität sowie Spannungspegel überprüfen.
• Bei Anwendungen mit Anforderungen an die persönliche Sicherheit ist die Eignung des Verriegelungstyps (ausfallsicher) im Hinblick auf Evakuierungs- und Normenanforderungen zu beurteilen.
