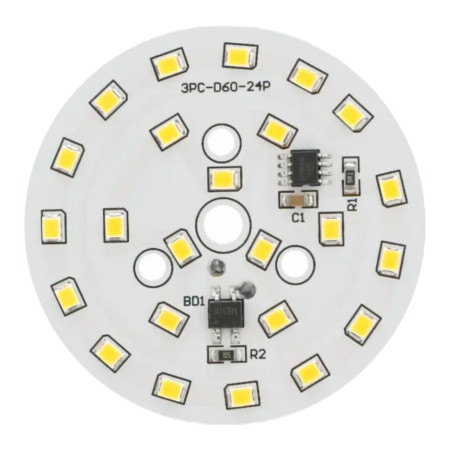

LED-modul rundt 9W, Ø60mm, 220-240V AC

Det runde LED-modul til direkte vekselstrømsforsyning er designet til reparation og produktion af armaturer, hvor der kræves et kompakt, cirkulært printkort og en bred strålevinkel. Modulet fås i lysfarver som varm hvid eller kølig hvid.

Tekniske specifikationer

• LED-type: 2835 SMD
• Antal LED'er: 24
• Nominelt strømforbrug: 9 W
• Strømforsyning: 170-275 V AC (direkte strømforsyning)
• Ydre diameter: 60 mm
• Strålevinkel: 120–130°
• Lysstyrke: 720–810 lm
• Lysfarve (varianter): varm hvid (3000-3500 K), kold hvid (6000-6500 K)

Funktioner og egenskaber

• Cirkulært design til installation i kompakte armaturer og lyskilder
• Bred strålevinkel egnet til områdebelysning
• Strømforsyning direkte fra AC uden ekstern lavspændingskilde (afhængigt af moduldesign)
• SMD LED-installation for jævn lysfordeling på tværs af moduloverfladen

Ideel til

• Reparation og eftersyn af armaturer med et cirkulært LED-modul Ø60 mm
• Gør-det-selv- og prototypedesign af netværksforbundne LED-armaturer
• Loft- og væglamper med diffusor og tilstrækkelig plads til isolering og køling

Pakkens indhold

• 1x LED-modul rundt Ø60 mm
• Ledninger og klemrækker er ikke inkluderet i pakken.

Hvorfor vælge dette produkt?

• Klart definerede elektriske og optiske parametre til armaturdesign og -service
• Kompakt størrelse på Ø60 mm, samtidig med at en bred strålevinkel opretholdes
• Mulighed for at vælge farvetemperatur i henhold til anvendelsen

Installations- og betjeningsvejledning

• Vigtigt: Modulet indeholder ingen ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.
• Før lodning skal strømforsyningen afbrydes, og det skal kontrolleres, at der ikke er spænding.
• Brug ledninger med passende isolering til netspændingen, og sørg for trækaflastning for at forhindre, at mekanisk belastning overføres til loddesamlingerne.
• Efter installationen skal det sikres, at ingen ledende del af modulet kan røre armaturets metaldele uden tilstrækkelig isolering.
• Installer modulet i armaturet på en sådan måde, at tilstrækkelig køling sikres, og at de driftsbetingelser, der er angivet i armaturets design, ikke overskrides.

Sikkerhedsmeddelelse

• Advarsel: Modulet drives af en netspænding på 170-275 V AC. Forkert håndtering kan resultere i elektrisk stød, brand eller beskadigelse af enheden.
• Udfør kun installation og service med afbrudt strømforsyning; vent efter afbrydelse, indtil eventuelle komponenter i kredsløbet er afladet, og verificer altid den spændingsfri tilstand ved måling.
• Modulet må ikke anvendes uden for en lukket armatur eller uden at sørge for en afdækning, der forhindrer kontakt med strømførende dele.
• Sørg for tilstrækkelig isoleringsafstand og mekanisk fastgørelse; undgå kontakt med ledende dele, skruer eller kanter, der kan beskadige ledningernes isolering.
• Brug kun ledninger og loddemateriale, der er egnet til netværksapplikationer; efter lodning skal du kontrollere forbindelsernes kvalitet og fraværet af kortslutninger.
• Brug ikke modulet i miljøer med høj luftfugtighed eller hvor der kan forekomme kondens, medmindre armaturets design yder tilstrækkelig beskyttelse.
• Hvis printkortet, LED'erne, loddepuder eller ledningsisolering er beskadiget, må modulet ikke længere anvendes.
