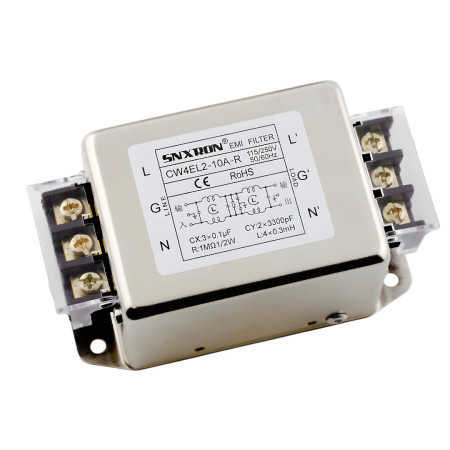

Enfas EMI-filter CW4EL2, 115/250VAC

CW4EL2 enfas nät-EMI-filtret är utformat för att undertrycka högfrekventa störningar (differential- och common mode) på växelströmsledningar. Det används vid enhetens ingång mellan strömförsörjningsnätet och lasten, där det bidrar till att minska spridningen av störningar i nätverket och öka enhetens immunitet mot störningar från omgivningen.

Tekniska specifikationer

• Filtertyp: enfas AC EMI-filter
• Modell: CW4EL2-XXX-R
• Nominell spänning: 115/250VAC
• Märkström: 3A, 6A, 10A, 20A, 30A, 40A (beroende på variant)
• Anslutning: tvåstegsfiltrering
• Anslutning: kopplingsplint
• Montering: monteringshål
• Driftstemperatur: -25 till +85 °C
• Lock: metall, förnicklad
• Certifiering: CE, RoHS
• Klimatkategori: 25/085/21

Funktioner och egenskaper

• Störningsdämpning inom ett brett frekvensområde som är typiskt för switchade nätaggregat och kraftelektronik
• Differential- och common mode-interferensfiltrering
• Metallskärmad design för minskad strålning och bättre EMC-beteende
• Skruvplintar för fast trådanslutning

Idealisk för

• Switchande nätaggregat och industriella nätaggregat
• Servodrivningar, omriktare och motorapplikationer
• Industriella styrsystem och ställverk
• Utrustning som kräver minskning av ledningsbundna störningar på nätet

Paketinnehåll

• 1 st EMI-filter CW4EL2

Varför välja den här produkten?

• Nominella parametrar lämpliga för enfasiga kraftapplikationer upp till 250 VAC
• Tvåstegsfiltrering för effektiv undertryckning av ledningsbundna störningar
• Robust metallkonstruktion och standard terminalanslutning för installation i kopplingsskåp

Installations- och bruksanvisning

• Installera filtret så nära den punkt där strömmen kommer in i enheten som möjligt.
• Observera ingångens och utgångens orientering: anslut nätverket till LINE-terminalerna, lasten till LOAD-terminalerna.
• Anslut skyddsledaren (PE/jord) till lämplig jordanslutning och säkerställ god jordning av metallkonstruktionen.
• För att uppnå effektiv filtrering, dra ingångs- och utgångskablarna separat och minimera deras överlappning.

Säkerhetsmeddelande

• Enheten är konstruerad för att fungera med en nätspänning på upp till 250 V AC. Felaktig installation kan leda till elektriska stötar eller skador på enheten.
• Installation och anslutning får endast utföras av en kvalificerad person med strömförsörjningen frånkopplad.
• Säkerställ alltid korrekt jordning och följ gällande standarder och föreskrifter för installation i ställverk.
