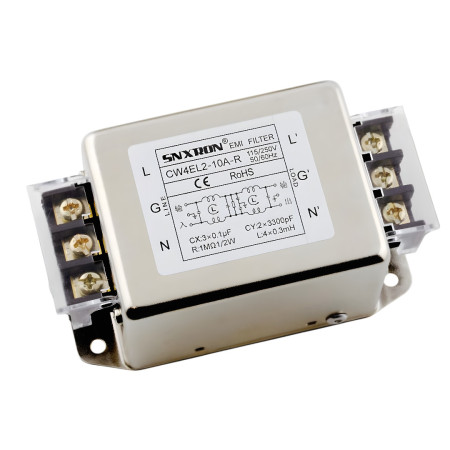

Filtro EMI monofásico CW4EL2, 115/250 V CA

El filtro EMI monofásico de red CW4EL2 está diseñado para suprimir interferencias de alta frecuencia (modo diferencial y común) en líneas de CA. Se utiliza en la entrada del dispositivo, entre la red eléctrica y la carga, donde contribuye a reducir la propagación de interferencias en la red y a aumentar la inmunidad del dispositivo a las interferencias del entorno.

Especificaciones técnicas

• Tipo de filtro: filtro EMI de CA monofásico
• Modelo: CW4EL2-XXX-R
• Tensión nominal: 115/250 V CA
• Corriente nominal: 3A, 6A, 10A, 20A, 30A, 40A (según la variante)
• Conexión: filtrado de dos etapas
• Conexión: bloque de terminales
• Montaje: orificios de montaje
• Temperatura de funcionamiento: -25 a +85 °C
• Cubierta: metal niquelado
• Certificación: CE, RoHS
• Categoría climática: 25/085/21

Funciones y características

• Supresión de interferencias en un amplio rango de frecuencias, típico de las fuentes de alimentación conmutadas y la electrónica de potencia.
• Filtrado de interferencias de modo diferencial y común
• Diseño con blindaje metálico para reducir la radiación y mejorar el comportamiento EMC
• Terminales de tornillo para conexión de cable fijo

Ideal para

• Fuentes de alimentación conmutadas y fuentes de alimentación industriales
• Servoaccionamientos, inversores y aplicaciones de motor
• Sistemas de control industrial y cuadros eléctricos
• Equipos que requieren reducción de interferencias conducidas en la red eléctrica

Contenido del paquete

• 1 filtro EMI CW4EL2

¿Por qué elegir este producto?

• Parámetros nominales adecuados para aplicaciones de energía monofásica de hasta 250 VCA
• Filtrado de dos etapas para una supresión eficaz de interferencias conducidas
• Diseño metálico robusto y conexión de terminales estándar para instalación en armarios de control.

Instrucciones de instalación y funcionamiento

• Instale el filtro lo más cerca posible del punto donde la energía ingresa al dispositivo.
• Observe la orientación de entrada y salida: conecte la red a los terminales LINE, la carga a los terminales LOAD.
• Conecte el conductor de protección (PE/tierra) al terminal de tierra apropiado y asegúrese de que la estructura metálica esté bien conectada a tierra.
• Para lograr una filtración efectiva, coloque los cables de entrada y salida por separado y minimice su superposición.

Aviso de seguridad

• El dispositivo está diseñado para funcionar con una tensión de red de hasta 250 V CA. Una instalación incorrecta podría provocar una descarga eléctrica o daños en el dispositivo.
• La instalación y conexión sólo podrán ser realizadas por personal cualificado y con la fuente de alimentación desconectada.
• Asegúrese siempre de que exista una conexión a tierra adecuada y cumpla con las normas y regulaciones aplicables para la instalación en cuadros eléctricos.
