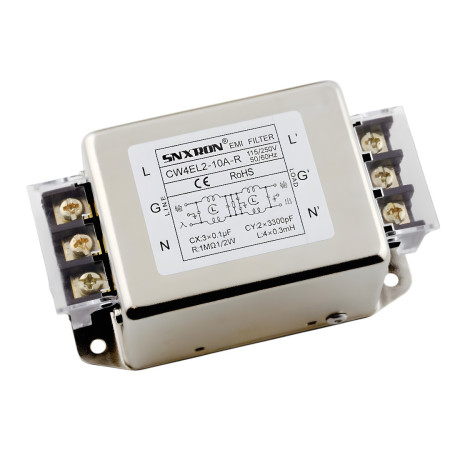

Jednofázový EMI filter CW4EL2, 115/250VAC

Jednofázový sieťový EMI filter CW4EL2 je určený na potlačenie vysokofrekvenčného rušenia (diferenciálny aj spoločný mód) na napájacích vedeniach AC. Používa sa na vstupe zariadenia medzi napájaciu sieť a záťaž, kde prispieva k zníženiu šírenia rušenia do siete aj k zvýšeniu odolnosti zariadenia voči rušeniu z okolia.

Technické špecifikácie

• Typ filtra: jednofázový AC EMI filter
• Model: CW4EL2-XXX-R
• Menovité napätie: 115/250VAC
• Menovitý prúd: 3A, 6A, 10A, 20A, 30A, 40A (podľa varianty)
• Zapojenie: dvojstupňové filtrovanie
• Pripojenie: svorkovnica
• Montáž: montážne otvory
• Prevádzková teplota: -25 až +85 °C
• Kryt: kovový, niklovaný
• Certifikácia: CE, RoHS
• Klimatická kategória: 25/085/21

Funkcie a vlastnosti

• Potlačenie rušenia v širokom frekvenčnom rozsahu typickom pre spínané zdroje a výkonovú elektroniku
• Filtrácia rušenia v diferenciálnom aj spoločnom móde
• Kovové tienené prevedenie pre obmedzenie vyžarovania a lepšie EMC správanie
• Skrutkové svorky na pevné pripojenie vodičov

Ideálne pre

• Spínané napájacie zdroje a priemyselné zdroje
• Servo pohony, meniče a motorové aplikácie
• Priemyselné riadiace systémy a rozvádzače
• Zariadenie vyžadujúce zníženie vedeného rušenia na sieťovom prívode

Obsah balenia

• 1 ks EMI filter CW4EL2

Prečo zvoliť tento produkt

• Menovité parametre vhodné pre jednofázové napájacie aplikácie do 250VAC
• Dvojstupňová filtrácia pre účinné potlačenie vedeného rušenia
• Robustné kovové prevedenie a štandardné svorkové pripojenie na inštaláciu v rozvádzačoch

Pokyny na inštaláciu a prevádzku

• Filter inštalujte čo najbližšie k miestu vstupu napájania do zariadenia.
• Dodržte orientáciu vstupu a výstupu: sieť pripojte na svorky LINE, záťaž na svorky LOAD.
• Ochranný vodič (PE/zem) pripojte na príslušnú zemnú svorku a zaistite kvalitné uzemnenie kovovej konštrukcie.
• Pre dosiahnutie účinnej filtrácie veďte vstupné a výstupné vodiče oddelene a minimalizujte ich súbeh.

Bezpečnostné upozornenie

• Zariadenie je určené na prácu so sieťovým napätím až 250VAC. Nesprávna inštalácia môže viesť k úrazu elektrickým prúdom alebo k poškodeniu zariadenia.
• Montáž a pripojenie smie vykonávať iba kvalifikovaná osoba pri odpojenom napájaní.
• Vždy zaistite správne uzemnenie a dodržte platné normy a predpisy pre inštaláciu v rozvádzačoch.
