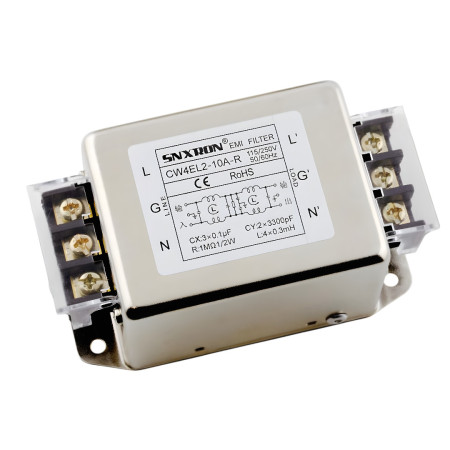

Jednofazni EMI filter CW4EL2, 115/250 VAC

Jednofazni mrežni EMI filter CW4EL2 dizajniran je za suzbijanje visokofrekventnih smetnji (diferencijalnih i zajedničkih) na izmjeničnim električnim vodovima. Koristi se na ulazu uređaja između mreže napajanja i opterećenja, gdje doprinosi smanjenju širenja smetnji u mrežu i povećanju imuniteta uređaja na smetnje iz okoline.

Tehničke specifikacije

• Vrsta filtra: jednofazni AC EMI filter
• Model: CW4EL2-XXX-R
• Nazivni napon: 115/250 VAC
• Nazivna struja: 3A, 6A, 10A, 20A, 30A, 40A (ovisno o varijanti)
• Priključak: dvostupanjsko filtriranje
• Priključak: terminalni blok
• Montaža: rupe za montažu
• Radna temperatura: -25 do +85 °C
• Poklopac: metal, poniklan
• Certifikacija: CE, RoHS
• Klimatska kategorija: 25/085/21

Funkcije i značajke

• Suzbijanje smetnji u širokom frekvencijskom rasponu tipičnom za preklopne izvore napajanja i energetsku elektroniku
• Diferencijalno i zajedničko filtriranje smetnji
• Metalni oklopljeni dizajn za smanjeno zračenje i bolje EMC ponašanje
• Vijčane stezaljke za fiksni priključak žice

Idealno za

• Preklopni izvori napajanja i industrijski izvori napajanja
• Servo pogoni, pretvarači i primjene motora
• Industrijski upravljački sustavi i razvodne ploče
• Oprema koja zahtijeva smanjenje provedenih smetnji na mrežnom napajanju

Sadržaj paketa

• 1 kom EMI filter CW4EL2

Zašto odabrati ovaj proizvod?

• Nazivni parametri prikladni za jednofazne primjene napajanja do 250 VAC
• Dvostupanjsko filtriranje za učinkovito suzbijanje vodljivih smetnji
• Robusna metalna konstrukcija i standardni priključak terminala za ugradnju u razvodne ormare

Upute za instalaciju i uporabu

• Instalirajte filter što bliže mjestu gdje napajanje ulazi u uređaj.
• Obratite pozornost na orijentaciju ulaza i izlaza: mrežu spojite na LINE terminale, a opterećenje na LOAD terminale.
• Spojite zaštitni vodič (PE/uzemljenje) na odgovarajući priključak za uzemljenje i osigurajte dobro uzemljenje metalne konstrukcije.
• Za postizanje učinkovite filtracije, ulazne i izlazne žice usmjerite odvojeno i smanjite njihovo preklapanje.

Sigurnosna obavijest

• Uređaj je dizajniran za rad s mrežnim naponom do 250 VAC. Nepravilna instalacija može uzrokovati strujni udar ili oštećenje uređaja.
• Instalaciju i spajanje smije izvršiti samo kvalificirana osoba dok je napajanje isključeno.
• Uvijek osigurajte pravilno uzemljenje i pridržavajte se važećih standarda i propisa za ugradnju u razvodne ploče.
