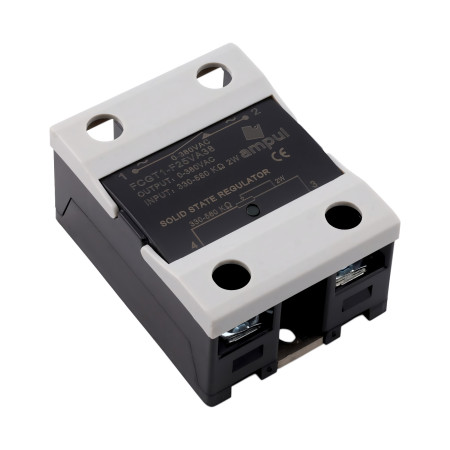

Brezkontaktni regulator napetosti SSR VA, 500kOhm/0-380VAC
SSR (Solid State Relay) je elektronski rele brez gibljivih delov, ki se uporablja za krmiljenje električnih vezij. Za razliko od tradicionalnih elektromehanskih relejev, ki za krmiljenje kontaktov uporabljajo elektromagnetno polje, SSR za krmiljenje električnih vezij uporablja polprevodniške elemente, kot so tranzistorji, tiristorji ali triaci. SSR se lahko uporabljajo za krmiljenje napajalnih naprav, kot so luči, ogrevalni sistemi, krmilniki motorjev, električne črpalke in druge elektronske naprave, ki zahtevajo preklapljanje ali regulacijo velike moči. SSR so priljubljeni zaradi svoje zanesljivosti, visoke hitrosti preklapljanja, tihega delovanja in enostavne integracije z drugimi elektronskimi komponentami.
Ta varianta omogoča gladko regulacijo izmenične napetosti 0-380V AC z uporabo potenciometra 500 kOhm/2W (uporabite lahko tudi druge v območju 470-560 kOhm).
Indikacija proženja releja preko LED diode
Pokrov kontaktov
Releje s preklopnimi tokovi nad 10 A je treba hladiti!
Čas izklopa: ≤10 ms
Padec napetosti: ≤1,5 V
Dimenzije: 58,5 x 45,5 x 29 mm
Delovna temperatura: -30 - +75 °C
Izolacijska upornost: 1000MOhm
Krmilni tok: 25mA
Teža: 80 g
- Odpornost
- 500 kOhm
- Izhodna napetost
- 0-380 V AC
- Pokritost
- IP22
- Izolacijska upornost
- 1000 MΩ
- Dielektrična trdnost
- 2500 V AC
Povezava SSR VA releja s potenciometrom LA42DWQ-22
Ta priročnik opisuje, kako pravilno povezati elektronski SSR rele za uravnavanje izmenične napetosti (0–250 V AC) s panelnim potenciometrom LA42DWQ-22 (2 W). Povezava je primerna za regulacijo motorjev, grelnih elementov ali razsvetljave.
Označitev priključkov SSR
- Priključek 1 – AC IN (L) – vhodna faza izmenične napetosti
- Priključek 2 – AC OUT (L′) – izhodna faza do porabnika
- Priključek 3 – potenciometer (Z1) – zunanji priključek potenciometra
- Priključek 4 – potenciometer (Z2) – srednji priključek (drsnik) potenciometra
Povezava potenciometra LA42DWQ-22
- Z1 (zunanji priključek) – poveži na priključek 3 SSR
- Z2 (srednji – drsnik) – poveži na priključek 4 SSR
- Z3 (drugi zunanji priključek) – v tej uporabi se običajno ne uporablja (pusti prostega)
Koraki povezave
- Korak 1: Prepričaj se, da je vezje odklopljeno od omrežja.
- Korak 2: Poveži omrežno napetost 230 V AC:
- L na priključek 1 (AC IN)
- Obremenitev (porabnik) med priključkom 2 (AC OUT) in N
- Korak 3: Poveži potenciometer:
- Z1 → priključek 3 na SSR
- Z2 → priključek 4 na SSR
- Korak 4: Namesti potenciometer v odprtino plošče (Ø 22 mm).
- Korak 5: Preveri povezave, vklopi napajanje in z vrtenjem gumba LA42DWQ-22 uravnavaj izhodno napetost SSR.
Varnostna opozorila
- SSR pri toku nad 10 A mora biti opremljen z hladilnikom.
- Uporabi vodnike z ustreznim presekom.
- Vključi varovalko ali odklopnik v vezje.
- Povezavo sme izvajati samo usposobljena oseba.
Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
