Czerwony moduł laserowy 650nm, liniowy, moc 10-200mW
zoom_out_map
chevron_left chevron_right
Nowy

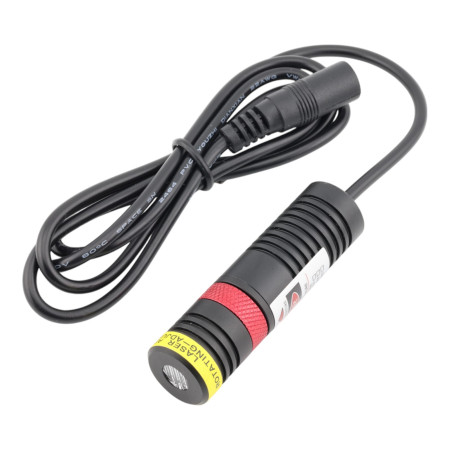

Moduł laserowy czerwony 650nm, okrąg z krzyżem

Czerwony moduł laserowy (650nm), moc od 10mW do 200mW.

66,62 €

66,62 € bez VAT

66.620702 Netto

i
Stawka VAT stosowana wynosi 0% dla kraju Stany Zjednoczone.
check Na stanie
Karta katalogowa

Czerwony moduł laserowy 650 nm z projekcją koła i krzyża został zaprojektowany do celowania, pozycjonowania i naprowadzania optycznego w przemyśle, technice pomiarowej oraz integracji z urządzeniami. Moduł wykorzystuje optykę DOE z regulowaną ostrością i jest zasilany napięciem stałym 5 V. Metalowa, aluminiowa obudowa zapewnia odprowadzanie ciepła i odporność mechaniczną podczas normalnej pracy.

Dane techniczne

  • Typ produktu: moduł laserowy z projekcją koła z krzyżem
  • Kolor lasera: czerwony
  • Długość fali: 650 nm
  • Wymiary koperty: Ø18 x 65 mm
  • Materiał obudowy: aluminium
  • Typ soczewki: PMMA
  • Typ optyki: DOE
  • Ostrość: regulowana
  • Tryb pracy: APC/ACC
  • Napięcie zasilania: 5 V DC
  • Połączenie: kabel 1m ze złączem DC 5,5/2,1mm
  • Temperatura pracy: -10 do +50°C
  • Temperatura przechowywania: -40 do +85°C
  • Średni czas do awarii: ponad 8000 godzin

Rzeczywista tabela mocy optycznej

Moc znamionowa Rzeczywista wydajność optyczna
10mW 7,5 do 8,5 mW
30mW 18 do 24 mW
50mW 38 do 45mW
100mW 75 do 95 mW
150mW 100 do 120 mW
200mW 130 do 150 mW

Funkcje i cechy

  • Projekcja okręgu z krzyżem celowniczym do precyzyjnego celowania optycznego
  • Czerwony laser o długości fali 650 nm przeznaczony do ogólnego prowadzenia wizualnego i wskazywania
  • Optyka DOE do tworzenia określonego wzoru
  • Regulowana ostrość dostosowująca projekcję do konkretnej odległości i zastosowania
  • Korpus aluminiowy zapewniający lepszą stabilność termiczną i odporność mechaniczną
  • Zasilacz 5 V DC umożliwiający łatwą integrację z urządzeniami i stanowiskami testowymi
  • Tryby pracy APC i ACC do odpowiedniego sterowania diodą laserową

Idealny dla

  • Pomiary i pozycjonowanie przemysłowe
  • Systemy prowadzenia linii produkcyjnej
  • Optyczne oznaczanie punktów odniesienia
  • Integracja z urządzeniami pomiarowymi i sterującymi
  • Zastosowania laboratoryjne i rozwojowe
  • Regulacja, ustawianie i sprawdzanie geometrii

Zawartość opakowania

  • 1x moduł laserowy czerwony 650nm, kółko z krzyżem
  • 1x kabel połączeniowy 1m ze złączem DC 5,5/2,1mm

Dlaczego warto wybrać ten produkt?

  • Połączenie kompaktowych wymiarów i solidnej metalowej konstrukcji
  • Wyraźnie zdefiniowany wzór projekcji okręgu i krzyża do zastosowań technicznych
  • Dokładnie określone wartości nominalnej i rzeczywistej mocy optycznej
  • Standardowy zasilacz 5 V DC i gotowe połączenie kablowe
  • Odpowiednie rozwiązanie do integracji z systemami przemysłowymi, laboratoryjnymi i rozwojowymi

Instrukcja instalacji i obsługi

  • Podczas montażu należy zapewnić solidne mechaniczne zamocowanie modułu, bez przenoszenia drgań.
  • Do prawidłowej pracy konieczne jest zastosowanie stabilizowanego zasilacza prądu stałego 5V.
  • Po zainstalowaniu należy ustawić ostrość, uwzględniając żądaną odległość roboczą i rozmiar wyświetlanego obrazu.
  • Przy długotrwałej eksploatacji zalecamy zapewnienie odpowiedniego odprowadzania ciepła, zależnie od wybranego wariantu mocy.
  • Używaj modułu w określonym zakresie temperatur roboczych.

Informacja o bezpieczeństwie

  • Promieniowanie laserowe może być niebezpieczne dla wzroku.
  • Nie należy patrzeć bezpośrednio na wiązkę światła wychodzącą z lampy ani na jej odbicie od błyszczących powierzchni.
  • Przy integracji z urządzeniem zalecamy zastosowanie odpowiednich środków ochronnych, odpowiadających wariantowi mocy modułu.
  • Produkt nie jest przeznaczony do stosowania bez odpowiedniej oceny technicznej w zastosowaniach, w których awaria mogłaby skutkować zagrożeniem zdrowia lub mienia.
OEM
AM2482-30-MW
90132000
Kolor światła
Czerwony
Długość fali
650 nm
Napięcie
5 V DC
Długość kabla
100 cm
Złącze
5,5x2,1 mm
Pokrycie
IP20
Dożywotnio
8000 godzin
Kształt
Kółko z krzyżem

Wstęp

Niniejszy podręcznik zawiera instrukcje dotyczące bezpiecznego użytkowania oraz regularnej konserwacji modułów laserowych przeznaczonych do projekcji wskaźników (linii, krzyży, punktów oraz DOE/sieci) o maksymalnej mocy do 2000 mW. Dokument zawiera także definicję strefy bezpieczeństwa opartą na wartościach tabelarycznych, które określają, na jakiej odległości ekspozycja jest klasyfikowana jako klasa 3B (wyższe ryzyko) i od jakiej jako klasa 3R (niższe ryzyko).

1. Znajomość zagrożeń związanych z promieniowaniem laserowym

  • Uszkodzenie wzroku – Bezpośrednie oraz odbite promieniowanie laserowe może powodować trwałe uszkodzenie siatkówki.
  • Oparzenia skóry – Intensywny promień może przy długotrwałej ekspozycji powodować oparzenia.
  • Ryzyko mechaniczne – Niewłaściwe obchodzenie się z elementami optycznymi (soczewki, lustra, DOE) może prowadzić do ich przesunięcia lub uszkodzenia, co zwiększa koncentrację emitowanej energii.
  • Przypadkowe uruchomienie – Interwencje serwisowe bez odpowiedniego odłączenia zasilania lub naruszenia środków bezpieczeństwa mogą spowodować niezamierzone włączenie lasera.

2. Przegląd klas bezpieczeństwa i niezbędnych środków

  • Klasa 2
    • Lasery o niskiej mocy (zwykle do 1 mW) – bezpieczne przy krótkotrwałej ekspozycji dzięki odruchowi mrugania.
    • Ostrzegawcze etykiety informujące, aby nie patrzyć bezpośrednio w promień.
    • Przestrzeganie procedur bezpieczeństwa, aby uniknąć przypadkowego zwiększenia ekspozycji.
  • Klasa 3R
    • Lasery o nieco wyższej mocy (do kilku mW) – bezpośrednie patrzenie może spowodować uszkodzenie, ale ryzyko jest stosunkowo mniejsze.
    • Oznaczenie otworów wyjściowych etykietami ostrzegawczymi.
    • Ścisłe przestrzeganie odległości bezpieczeństwa, aby ekspozycja pozostała na poziomie klasy 3R.
  • Klasa 3B
    • Lasery o wysokiej mocy, w których bezpośredni kontakt z promieniem może spowodować natychmiastowe i trwałe uszkodzenie wzroku.
    • Konieczność stosowania przełącznika z kluczem, zapobiegającego przypadkowemu uruchomieniu.
    • Wdrożenie zdalnego systemu blokady (np. przełącznik drzwi lub przycisk awaryjny).
    • Widoczny wskaźnik pracy („Laser On”) oraz obowiązek noszenia okularów ochronnych podczas interwencji serwisowych.
  • Klasa 4
    • Najwyższa moc, przy której nawet rozproszone promieniowanie stanowi ekstremalne zagrożenie dla oczu i skóry.
    • Wyraźne etykiety ostrzegawcze i oznaczenia, przełącznik z kluczem, system blokady oraz mechaniczna osłona promienia.
    • Urządzenie musi posiadać ręczny reset po każdym przerwaniu pracy, a eksploatacja jest dozwolona tylko przez wykwalifikowany personel w wyznaczonych strefach.

3. Definicja strefy bezpieczeństwa

Przy definiowaniu strefy bezpieczeństwa wykorzystuje się tabelę, która określa:

  • Strefa kontrolowana (3B): Obszar od urządzenia do odległości X metrów, gdzie ekspozycja odpowiada klasie 3B. Do tej strefy mają dostęp tylko przeszkoleni użytkownicy, a obowiązują tam rygorystyczne środki (przełącznik z kluczem, system blokady, obowiązkowe okulary ochronne).
  • Strefa ograniczona (3R): Obszar od X metrów, gdzie ekspozycja spada do poziomu klasy 3R. Również tutaj należy przestrzegać podstawowych środków bezpieczeństwa, takich jak oznakowanie obszaru i bariery fizyczne.

Uwaga: Wartość X określa się na podstawie dostępnego kalkulatora. Fizyczne oznakowanie stref bezpieczeństwa (np. oznaczenia na podłodze, ścianach) jest obowiązkowe.

4. Prawidłowe obchodzenie się z produktem

  • Przed uruchomieniem – Umieść urządzenie w stabilnym miejscu, gdzie strefa bezpieczeństwa jest wyraźnie wyznaczona. Sprawdź, czy wszystkie elementy bezpieczeństwa (przełącznik z kluczem, system blokady, osłony) działają poprawnie.
  • Podczas pracy – Przestrzegaj stref bezpieczeństwa. Nigdy nie wchodź do strefy kontrolowanej (3B) bez odpowiedniego przeszkolenia i sprzętu ochronnego. Upewnij się, że osoby nieuprawnione nie mają dostępu do obszarów o wysokiej ekspozycji.
  • Podczas obsługi i serwisu – Przed jakąkolwiek interwencją serwisową wyłącz urządzenie i odłącz je od zasilania. Nie usuwaj ani nie modyfikuj elementów bezpieczeństwa ani osłon.

5. Konserwacja i serwis

  • Regularne kontrole – Przeprowadzaj wizualne i funkcjonalne kontrole stanu elementów optycznych i osłon. Sprawdź prawidłowe działanie systemów blokady, przełącznika z kluczem oraz wskaźników.
  • Czyszczenie – Czyść elementy optyczne (soczewki, lustra, DOE) wyłącznie przy użyciu zatwierdzonych środków czyszczących oraz miękkiej ściereczki (najlepiej z mikrofibry) w kontrolowanym środowisku.
  • Serwis i kalibracja – W przypadku stwierdzenia odchyleń w projekcji lub innych usterek funkcjonalnych, skontaktuj się z autoryzowanym serwisem. Dokumentuj wszystkie interwencje serwisowe oraz kalibracje.

6. Procedury awaryjne

  • W przypadku awarii – Natychmiast wyłącz urządzenie i odłącz je od zasilania. Zapobiegaj dostępowi osób nieuprawnionych do strefy bezpieczeństwa oraz zanotuj opis awarii. Skontaktuj się z autoryzowanym serwisem.
  • W przypadku przypadkowej ekspozycji – Natychmiast przerwij ekspozycję (wyłącz urządzenie, opuść obszar promienia). Jeśli wystąpi podejrzenie uszkodzenia oczu lub skóry, udziel pierwszej pomocy i niezwłocznie skontaktuj się z lekarzem. Incydent należy odpowiednio udokumentować.

7. Podsumowanie i zalecenia

Przestrzegając powyższych procedur, zapewniasz bezpieczną pracę urządzenia i minimalizujesz ryzyko związane z promieniowaniem laserowym. Prawidłowa definicja strefy bezpieczeństwa oparta na wartościach tabelarycznych (strefa kontrolowana 3B i strefa ograniczona 3R) umożliwia wyraźne wyznaczenie obszarów, w których wymagane są bardziej rygorystyczne środki, oraz dostarcza użytkownikom jasnych instrukcji dotyczących bezpiecznego obchodzenia się z produktem.

Zalecamy regularne przeglądy oraz aktualizację dokumentacji zgodnie ze zmianami warunków eksploatacji i szkoleniami personelu.

Importer dla UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republika Czeska,
