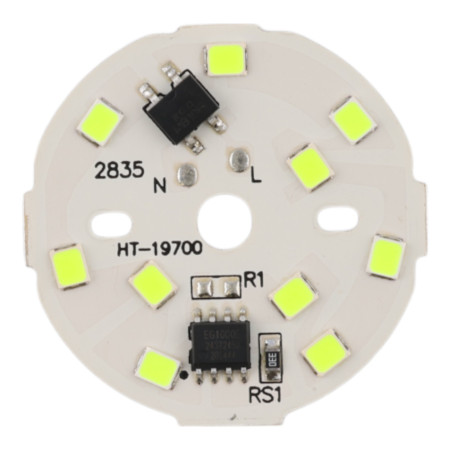

Moduł LED okrągły 3W, ⌀34mm, 220-240V AC, wiele kolorów

Okrągły moduł LED do zasilania sieciowego 220–240 V AC jest przeznaczony do kompaktowych opraw oświetleniowych i aplikacji, w których wymagana jest prosta integracja z płytką drukowaną. Moduł jest dostępny w wielu wariantach barwy światła (zielona, czerwona, niebieska).

Dane techniczne

• Kod produktu: AM1911
• Znamionowy pobór mocy: 3 W
• Zasilanie: prąd zmienny 220-240 V
• Typ diody LED: 2835 SMD
• Liczba diod LED: 10
• Średnica zewnętrzna: 34 mm
• Kąt wiązki: 120–130°
• Natężenie światła: 270–300 lm
• Opcje koloru światła: zielony, czerwony, niebieski

Funkcje i cechy

• Kompaktowa, okrągła konstrukcja, odpowiednia do integracji z małymi oprawami oświetleniowymi
• Szeroki kąt wiązki zapewniający równomierne oświetlenie wewnątrz oprawy
• Montaż diody SMD LED 2835 do standardowego montażu PCB
• Zasilanie bezpośrednio z sieci 220–240 V AC (w zależności od konstrukcji modułu)

Idealny dla

• Kontrolki i światła sygnalizacyjne (według wybranego koloru światła)
• Oświetlenie wpuszczane i dekoracyjne do ograniczonej przestrzeni
• Usługa wymiany modułów LED w oprawach o wymiarach i zasilaniu zgodnych z zamówieniem
• Prototypy i projekty niestandardowe opraw oświetleniowych zasilanych z sieci

Zawartość opakowania

• 1x moduł LED okrągły Ø34 mm
• Przewody i kostki zaciskowe nie są dołączone do zestawu.

Dlaczego warto wybrać ten produkt?

• Zdefiniowano podstawowe parametry projektowania i integracji (napięcie, moc, rozmiar, kąt, jasność)
• Wiele opcji kolorystycznych dla różnych wymagań aplikacji
• Łatwa integracja mechaniczna dzięki okrągłemu formatowi

Instrukcja instalacji i obsługi

• Moduł nie zawiera przewodów ani kostki zaciskowej; przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED.
• Przed lutowaniem należy sprawdzić biegunowość/oznaczenie punktów połączeń na module i użyć przewodów z izolacją o odpowiedniej odporności temperaturowej.
• Podczas montażu należy upewnić się, że moduł jest solidnie zamocowany, tak aby na połączenia lutowane nie oddziaływały żadne naprężenia mechaniczne.
• Po montażu należy sprawdzić wytrzymałość elektryczną oraz odstępy izolacyjne w obrębie całej oprawy zgodnie z wymogami napięcia sieciowego.
• Aby zapewnić prawidłowe funkcjonowanie oprawy oświetleniowej, należy zadbać o odpowiednie odprowadzanie ciepła.

Informacja o bezpieczeństwie

• Moduł jest przeznaczony do zasilania prądem przemiennym 220–240 V. Jest to niebezpieczne napięcie sieciowe, które może spowodować porażenie prądem, oparzenia lub pożar.
• Instalację, podłączanie i serwisowanie należy wykonywać wyłącznie przy odłączonym dopływie prądu i po potwierdzeniu braku napięcia.
• Zalecamy powierzenie instalacji i podłączenia osobie wykwalifikowanej, posiadającej wiedzę na temat pracy ze sprzętem niskonapięciowym, zgodnie z obowiązującymi przepisami.
• Moduł LED musi być używany w obudowie/oprawie bezpiecznej pod względem elektrycznym, zapewniającej ochronę przed dotknięciem części pod napięciem.
• Nie należy używać modułu, którego płytka drukowana jest uszkodzona, podzespoły są luźne lub widać na nich ślady przegrzania.
• Podczas lutowania należy uważać, aby nie doszło do zwarcia ścieżek przewodzących, zimnych złączy lub uszkodzeń mechanicznych padów; po lutowaniu należy sprawdzić jakość połączeń.
• Należy zapewnić odpowiednie odstępy izolacyjne, mechaniczne odciążenie przewodów zasilających i zabezpieczenie przed wyrwaniem przewodów z punktów lutowanych.
• Nie umieszczaj modułu w środowisku, w którym istnieje ryzyko kontaktu z wodą lub kondensacją, chyba że oprawa oświetleniowa jest odpowiednio zabezpieczona.
• Po zakończeniu montażu należy sprawdzić działanie i bezpieczeństwo całego urządzenia; w przypadku wystąpienia jakichkolwiek nietypowych objawów (zapach, dym, nadmierne nagrzewanie) należy natychmiast odłączyć urządzenie od sieci.
