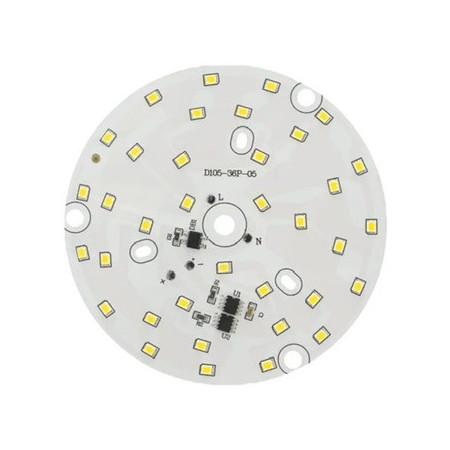

Moduł LED okrągły 15W, ⌀105mm, 220-240V AC

Okrągły moduł LED do bezpośredniego zasilania prądem przemiennym został zaprojektowany do naprawy i produkcji opraw oświetleniowych, gdzie wymagana jest kompaktowa, okrągła płytka drukowana i szeroki kąt świecenia. Moduł jest dostępny w ciepłej lub zimnej białej barwie światła.

Dane techniczne

• Kod: AM4172
• Pobór mocy: 15 W
• Zasilanie: 170-275 V AC
• Typ diody LED: SMD 2835
• Liczba diod LED: 36
• Średnica zewnętrzna: 105 mm
• Kąt wiązki: 120–130°
• Natężenie światła: 1200–1350 lm
• Barwa światła (warianty): ciepła biel 3000–3500 K, zimna biel 6000–6500 K

Funkcje i cechy

• Okrągły kształt odpowiedni do opraw z centralną przestrzenią i równomiernym rozsyłem światła.
• Szeroki kąt wiązki światła do oświetlenia powierzchniowego.
• Możliwość wyboru barwy światła w zależności od zastosowania (ciepła/zimna biel).
• Ważne: moduł nie zawiera przewodów ani kostki zaciskowej, przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED.

Idealny dla

• Naprawa i przegląd opraw LED zasilanych prądem zmiennym.
• Oświetlenie wpuszczane i sufitowe z okrągłym modułem LED.
• Oświetlenie techniczne i użytkowe, w których wymagany jest szeroki kąt świecenia.

Zawartość opakowania

• 1× moduł LED okrągły Ø105 mm

Dlaczego warto wybrać ten produkt?

• Zasilanie bezpośrednio z sieci prądu przemiennego w zakresie 170–275 V.
• Zdefiniowane wymiary mechaniczne umożliwiające łatwą wymianę w kompatybilnych oprawach oświetleniowych.
• Parametry strumienia świetlnego i kąta świecenia odpowiednie do oświetlenia powierzchniowego.
• Możliwość wyboru temperatury barwowej w zależności od wymagań projektu.

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić kompatybilność mechaniczną (średnica 105 mm) oraz sposób zamocowania w oprawie.
• Do podłączenia należy użyć przewodów z odpowiednią izolacją do napięcia sieciowego; przewody należy przylutować do wyznaczonych punktów lutowniczych na płytce PCB.
• Podczas lutowania należy pracować przy odłączonym zasilaniu i zwrócić uwagę na mechaniczne odciążenie wyprowadzeń (zapobiegające odrywaniu się pól lutowniczych).
• Należy zapewnić odpowiednie chłodzenie zgodnie z konstrukcją oprawy. Nie należy instalować modułu w zamkniętej przestrzeni bez możliwości odprowadzania ciepła.
• Po montażu należy sprawdzić zamocowanie, odległości izolacyjne i wykonać test funkcjonalny.

Informacja o bezpieczeństwie

• Moduł jest przeznaczony do zasilania prądem przemiennym o napięciu 170–275 V. Jest to niebezpieczne napięcie sieciowe, które może spowodować porażenie prądem lub pożar.
• Wszelkie prace należy wykonywać wyłącznie przy odłączonym zasilaniu i po upewnieniu się, że na połączeniach nie ma napięcia.
• Instalację może wykonać wyłącznie osoba wykwalifikowana, posiadająca wiedzę na temat pracy z urządzeniami elektrycznymi w systemach dystrybucji sieciowej.
• Nie należy skracać odległości izolacyjnych i należy zadbać o bezpieczne ułożenie przewodów; nie dopuścić do zetknięcia się części pod napięciem z metalową obudową oprawy oświetleniowej.
• Po przylutowaniu przewodów należy zadbać o izolację elektryczną i mechaniczne zamocowanie połączenia, tak aby nie mogło się ono poluzować, spowodować zwarcia lub zetknąć z innymi częściami oprawy oświetleniowej.
• Nie należy używać modułu bez odpowiedniej osłony/dyfuzora oprawy oświetleniowej w miejscu, w którym istnieje ryzyko dotknięcia części pod napięciem lub dostania się przedmiotów przewodzących prąd.
• Nie należy instalować modułu w środowisku, w którym występuje kondensacja wilgoci lub w miejscach, w których może dojść do przecieków, chyba że oprawa oświetleniowa jest zaprojektowana do danych warunków.
• W przypadku stwierdzenia nieprawidłowego działania urządzenia (zapach, dym, nietypowe nagrzewanie się, migotanie) należy natychmiast odłączyć je od zasilania i nie używać dalej.
