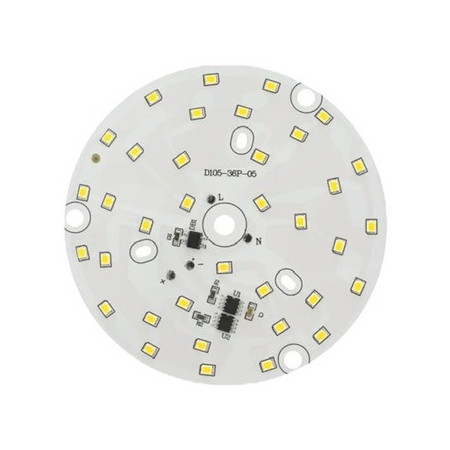

LED-modul rundt 15W, Ø105mm, 220-240V AC

Det runde LED-modul til direkte vekselstrømsforsyning er designet til reparation og produktion af armaturer, hvor der kræves et kompakt, cirkulært printkort og en bred strålevinkel. Modulet fås i lysfarver som varm hvid eller kølig hvid.

Tekniske specifikationer

• Kode: AM4172
• Strømforbrug: 15 W
• Strømforsyning: 170-275V AC
• LED-type: SMD 2835
• Antal LED'er: 36
• Ydre diameter: 105 mm
• Strålevinkel: 120–130°
• Lysstyrke: 1200–1350 lm
• Lysfarve (varianter): varm hvid 3000-3500 K, kold hvid 6000-6500 K

Funktioner og egenskaber

• Cirkulært design egnet til armaturer med et centralt rum og ensartet lysfordeling.
• Bred strålevinkel til områdebelysning.
• Mulighed for at vælge lysfarve i henhold til anvendelsen (varm/kold hvid).
• Vigtigt: Modulet indeholder ikke ledninger eller en klemrække; ledningerne skal loddes direkte til LED-modulets printkort.

Ideel til

• Reparation og eftersyn af LED-armaturer drevet af vekselstrøm.
• Indbyggede lamper og loftslamper med et cirkulært LED-modul.
• Teknisk belysning og brugsbelysning, hvor der kræves en bred strålevinkel.

Pakkens indhold

• 1× LED-modul rundt Ø105 mm

Hvorfor vælge dette produkt?

• Strømforsyning direkte fra vekselstrømsnettet i området 170-275 V.
• Definerede mekaniske dimensioner for nem udskiftning i kompatible armaturer.
• Lysstrøm og strålevinkelparametre egnede til områdebelysning.
• Mulighed for at vælge farvetemperaturen i henhold til projektets krav.

Installations- og betjeningsvejledning

• Før installation skal den mekaniske kompatibilitet (diameter 105 mm) og fastgørelsesmetoden i armaturet kontrolleres.
• Til tilslutning skal der anvendes ledninger med passende isolering til netspændingen; lod ledningerne fast til de dertil beregnede loddepuder på printkortet.
• Ved lodning skal der arbejdes med afbrudt strømforsyning, og der skal sørges for mekanisk aflastning af ledningerne (for at forhindre loddepladerne i at rive af).
• Sørg for passende køling i henhold til armaturets design; installer ikke modulet i et lukket rum uden varmeafledning.
• Efter installationen skal fastgørelse og isoleringsafstande kontrolleres, og der skal udføres en funktionstest.

Sikkerhedsmeddelelse

• Modulet er designet til en strømforsyning på 170-275 V AC. Dette er en farlig netspænding, der kan forårsage elektrisk stød eller brand.
• Udfør kun alt arbejde med afbrudt strømforsyning og efter at have kontrolleret, at der ikke er spænding på tilslutningerne.
• Installation må kun udføres af en kvalificeret person med kendskab til arbejde på elektrisk udstyr i netværksdistributionssystemer.
• Forkort ikke isolationsafstandene, og sørg for sikker føring af ledninger; undgå at strømførende dele kommer i kontakt med armaturets metalhus.
• Efter lodning af ledningerne er det nødvendigt at sikre elektrisk isolering og mekanisk fastgørelse af forbindelsen, så den ikke kan blive løs, kortslutte eller komme i kontakt med andre dele af armaturet.
• Modulet må ikke anvendes uden en passende armaturafdækning/diffusor, hvor strømførende dele kan berøres, eller hvor ledende genstande kan trænge ind.
• Installer ikke modulet i et miljø med kondens eller på steder, hvor der kan opstå lækager, medmindre armaturet er designet til de givne forhold.
• I tilfælde af funktionsfejl (lugt, røg, unormal opvarmning, flimmer) skal strømforsyningen straks afbrydes, og apparatet må ikke anvendes yderligere.
