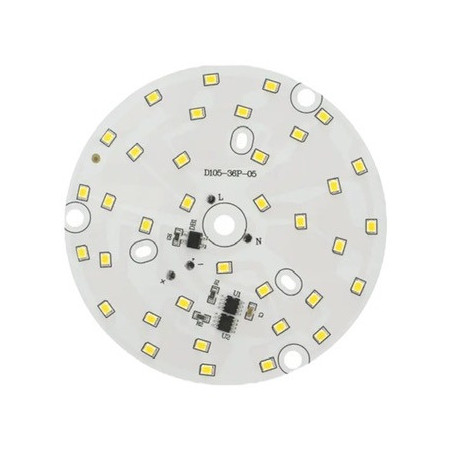

Módulo LED redondo de 15 W, ⌀105 mm, 220-240 V CA

El módulo LED redondo para alimentación directa de CA está diseñado para la reparación y producción de luminarias que requieren una placa de circuito impreso circular compacta y un amplio ángulo de haz. El módulo está disponible en blanco cálido o blanco frío.

Especificaciones técnicas

• Código: AM4172
• Consumo de energía: 15 W
• Fuente de alimentación: 170-275 V CA
• Tipo de LED: SMD 2835
• Número de LED: 36
• Diámetro exterior: 105 mm
• Ángulo del haz: 120–130°
• Intensidad luminosa: 1200–1350 lm
• Color de la luz (variantes): blanco cálido 3000–3500 K, blanco frío 6000–6500 K

Funciones y características

• Diseño circular adecuado para luminarias con espacio central y distribución uniforme de la luz.
• Amplio ángulo de haz para iluminación de áreas.
• Posibilidad de elegir el color de la luz según la aplicación (blanco cálido/frío).
• Importante: el módulo no contiene cables ni bloque de terminales; los cables deben soldarse directamente a la placa de circuito impreso del módulo LED.

Ideal para

• Reparaciones y revisiones de luminarias LED alimentadas por red eléctrica AC.
• Luminarias empotrables y de techo con módulo LED circular.
• Iluminación técnica y utilitaria donde se requiere un ángulo de haz amplio.

Contenido del paquete

• 1× Módulo LED redondo Ø105 mm

¿Por qué elegir este producto?

• Alimentación directa desde la red eléctrica CA en el rango de 170–275 V.
• Dimensiones mecánicas definidas para una fácil sustitución en luminarias compatibles.
• Parámetros de flujo luminoso y ángulo de haz adecuados para la iluminación de áreas.
• Posibilidad de elegir la temperatura de color según los requisitos del proyecto.

Instrucciones de instalación y funcionamiento

• Antes de la instalación, comprobar la compatibilidad mecánica (diámetro 105 mm) y el método de fijación en la luminaria.
• Para la conexión, utilice cables con aislamiento apropiado para el voltaje de la red; suelde los cables a las almohadillas de soldadura designadas en la PCB.
• Al soldar, trabaje con la fuente de alimentación desconectada y asegúrese de que los cables estén bien sujetos mecánicamente (evitando que las almohadillas de soldadura se desprendan).
• Asegúrese de que el enfriamiento sea adecuado según el diseño de la luminaria; no instale el módulo en un espacio cerrado sin disipación de calor.
• Después de la instalación, verifique la fijación, las distancias de aislamiento y realice una prueba funcional.

Aviso de seguridad

• El módulo está diseñado para una alimentación de 170–275 V CA. Esta tensión de red es peligrosa y puede provocar descargas eléctricas o incendios.
• Realice todos los trabajos únicamente con la fuente de alimentación desconectada y después de verificar que no haya tensión presente en las conexiones.
• La instalación sólo puede ser realizada por una persona calificada con conocimientos de trabajo con equipos eléctricos en sistemas de distribución de red.
• No acorte las distancias de aislamiento y garantice un tendido seguro de los cables; evite que las partes activas entren en contacto con el cuerpo metálico de la luminaria.
• Después de soldar los cables, es necesario asegurar el aislamiento eléctrico y la fijación mecánica de la conexión para que no pueda aflojarse, cortocircuitarse o entrar en contacto con otras partes de la luminaria.
• No opere el módulo sin una cubierta/difusor de luminaria adecuado donde puedan tocarse piezas activas o puedan ingresar objetos conductores.
• No instale el módulo en un entorno con condensación de humedad o en lugares donde puedan producirse fugas, a menos que la luminaria esté diseñada para las condiciones dadas.
• En caso de mal funcionamiento (olor, humo, calentamiento anormal, parpadeo), desconecte inmediatamente la fuente de alimentación y no utilice más el dispositivo.
