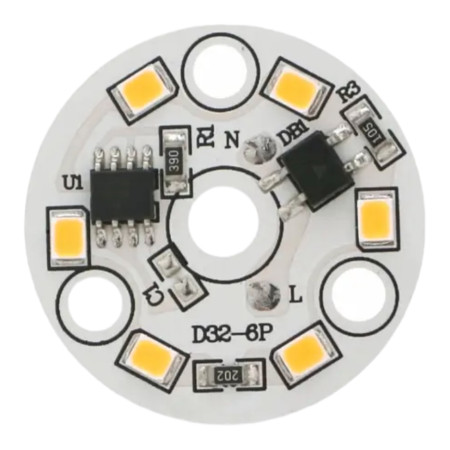

Módulo LED redondo de 3 W, ⌀32 mm, 220-240 V CA

El módulo LED redondo para alimentación directa desde la red de 220-240 V CA está diseñado para su integración en luminarias y conjuntos de iluminación que requieren un diseño compacto y una conexión eléctrica sencilla. Gracias a su diámetro de 44 mm, es especialmente adecuado para luminarias pequeñas, la sustitución de paneles de luz y las reparaciones.

Especificaciones técnicas

• Tipo de LED: 2835 SMD
• Número de LED: 12
• Color de la luz: blanco (según la variante, blanco cálido 3000–3500K / blanco frío 6000–6500K)
• Alimentación: 220-240 V CA
• Consumo de energía: 5 W
• Diámetro exterior del módulo: 44 mm
• Ángulo del haz: 120–130°
• Intensidad luminosa: 400–450 lm

Funciones y características

• Diseño circular compacto para integración en luminarias con espacio limitado
• Amplio ángulo de haz adecuado para iluminación de áreas.
• Alimentación directa desde la red de CA de 220–240 V (sin necesidad de una fuente de CC externa)
• Variación del color de la luz según la combinación seleccionada (blanco cálido / blanco frío)

Ideal para

• Servicio de sustitución de placas LED en luminarias alimentadas por red eléctrica
• Luminarias empotrables y de superficie con espacio circular para módulo Ø44 mm
• Luminarias técnicas y utilitarias donde se requiere una integración sencilla del módulo LED

Contenido del paquete

• 1x Módulo LED redondo Ø44 mm
• Importante: el módulo no contiene cables ni bloque de terminales, los cables deben soldarse directamente a la placa de circuito impreso del módulo LED

¿Por qué elegir este producto?

• Parámetros claramente definidos para el diseño y sustitución de módulos de iluminación
• Tamaño compacto manteniendo un flujo luminoso útil
• Posibilidad de seleccionar la temperatura del color según la aplicación.

Instrucciones de instalación y funcionamiento

• Realice la instalación únicamente cuando la fuente de alimentación esté desconectada y el lugar de trabajo esté asegurado contra encendidos accidentales.
• Suelde los cables directamente a las almohadillas de soldadura del módulo; utilice cables con un aislamiento adecuado para la tensión de red y asegúrese de que haya suficiente alivio de tensión (fijación mecánica de los cables fuera del punto de soldadura).
• Al soldar, reduzca el tiempo de calentamiento al mínimo necesario para evitar dañar el LED o la placa de circuito impreso.
• Instalar el módulo en la luminaria de tal manera que no se puedan tocar las partes activas y que se garantice una distancia suficiente con las partes metálicas de la estructura según los requisitos de aislamiento.
• Asegúrese de que haya una refrigeración adecuada según el diseño de la luminaria; no opere el módulo en un espacio cerrado sin disipación de calor, ya que puede producirse un calentamiento excesivo.
• Después de la instalación, verifique la resistencia de las conexiones, el aislamiento y realice una prueba funcional en la luminaria.

Aviso de seguridad

• El producto está diseñado para una alimentación de 220-240 V CA. Una manipulación inadecuada puede provocar descargas eléctricas, incendios o daños en el dispositivo.
• Confíe la instalación y el servicio a una persona calificada con conocimientos en trabajo con equipos eléctricos de bajo voltaje.
• No conecte el módulo a la alimentación durante el montaje, la soldadura ni cuando los cables estén expuestos. Compruebe siempre que el módulo esté desconectado antes de cualquier intervención.
• No utilice el módulo fuera de la luminaria o sin protección contra contacto. Durante el funcionamiento, puede haber componentes peligrosos bajo tensión de red en la placa.
• Asegúrese de que los cables de alimentación estén correctamente aislados y asegurados mecánicamente. Un cable suelto o con un aislamiento insuficiente puede provocar un cortocircuito, sobrecalentamiento o lesiones.
• No instale el módulo en un entorno con agua, condensación o alta humedad a menos que se proporcione una protección adecuada dentro del diseño de la luminaria.
• No cubra el módulo con materiales de aislamiento térmico y no exceda los límites de temperatura dados por el diseño de la luminaria; la temperatura excesiva acorta la vida útil y aumenta el riesgo de falla.
• Si la placa de circuito impreso, los LED, las almohadillas de soldadura o el aislamiento están dañados, no utilice más el módulo.
