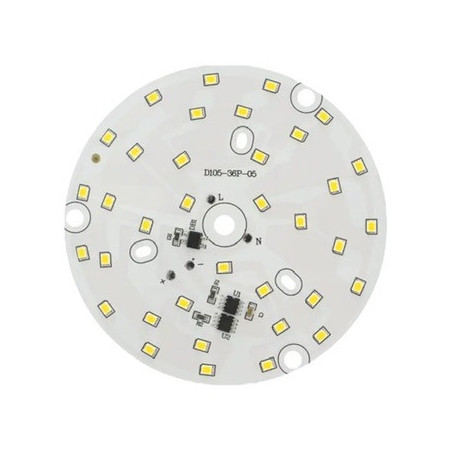

Okrogli LED modul 15W, ⌀105mm, 220-240V AC

Okrogli LED modul za direktno napajanje z izmeničnim tokom je zasnovan za popravilo in izdelavo svetilk, kjer sta potrebna kompaktna okrogla tiskana vezja in širok kot snopa. Modul je na voljo v toplo beli ali hladno beli barvi svetlobe.

Tehnične specifikacije

• Koda: AM4172
• Poraba energije: 15 W
• Napajanje: 170–275 V AC
• Tip LED diode: SMD 2835
• Število LED diod: 36
• Zunanji premer: 105 mm
• Kot snopa: 120–130°
• Svetlobna intenzivnost: 1200–1350 lm
• Barva svetlobe (različice): toplo bela 3000–3500 K, hladno bela 6000–6500 K

Funkcije in lastnosti

• Krožna zasnova, primerna za svetilke s centralnim prostorom in enakomerno porazdelitvijo svetlobe.
• Širok kot svetlobnega snopa za osvetlitev območja.
• Možnost izbire barve svetlobe glede na uporabo (toplo/hladno bela).
• Pomembno: modul ne vsebuje žic ali priključne sponke; žice je treba spajkati neposredno na tiskano vezje LED modula.

Idealno za

• Popravila in remont LED svetilk, ki se napajajo iz izmeničnega omrežja.
• Vgradne in stropne svetilke z okroglim LED modulom.
• Tehnična in komunalna razsvetljava, kjer je potreben širok kot svetlobnega snopa.

Vsebina paketa

• 1× Okrogli LED modul Ø105 mm

Zakaj izbrati ta izdelek?

• Napajanje neposredno iz omrežja z izmenično napetostjo v območju 170–275 V.
• Določene mehanske dimenzije za enostavno zamenjavo v združljivih svetilkah.
• Parametri svetlobnega toka in kota snopa, primerni za osvetlitev površin.
• Možnost izbire barvne temperature glede na zahteve projekta.

Navodila za namestitev in uporabo

• Pred namestitvijo preverite mehansko združljivost (premer 105 mm) in način pritrditve v svetilki.
• Za priključitev uporabite žice z ustrezno izolacijo za omrežno napetost; žice spajkajte na za to namenjene spajkalne blazinice na tiskanem vezju.
• Pri spajkanju delajte z odklopljenim napajanjem in zagotovite mehansko razbremenitev priključkov (preprečite, da se spajkalne blazinice odtrgajo).
• Zagotovite ustrezno hlajenje v skladu z zasnovo svetilke; modula ne nameščajte v zaprt prostor brez odvajanja toplote.
• Po namestitvi preverite pritrditev, izolacijske razdalje in opravite funkcionalni preizkus.

Varnostno obvestilo

• Modul je zasnovan za napajanje z izmenično napetostjo 170–275 V. To je nevarna omrežna napetost, ki lahko povzroči električni udar ali požar.
• Vsa dela izvajajte samo pri odklopljenem napajalnem kablu in po preverjanju, da na priključkih ni napetosti.
• Namestitev lahko izvede le usposobljena oseba z znanjem dela na električni opremi v omrežnih distribucijskih sistemih.
• Ne krajšajte izolacijskih razdalj in zagotovite varno napeljavo žic; preprečite stik delov pod napetostjo s kovinskim ohišjem svetilke.
• Po spajkanju žic je potrebno zagotoviti električno izolacijo in mehansko pritrditev povezave, da se ne more zrahljati, povzročiti kratkega stika ali stik z drugimi deli svetilke.
• Modula ne upravljajte brez ustreznega pokrova/difuzorja svetilke, kjer bi se lahko dotaknili delov pod napetostjo ali v notranjost vstopili prevodni predmeti.
• Modula ne nameščajte v okolje s kondenzacijo vlage ali na mesta, kjer lahko pride do puščanja, razen če je svetilka zasnovana za dane pogoje.
• V primeru okvare (vonj, dim, nenormalno segrevanje, utripanje) takoj izključite napajanje in naprave ne uporabljajte več.
