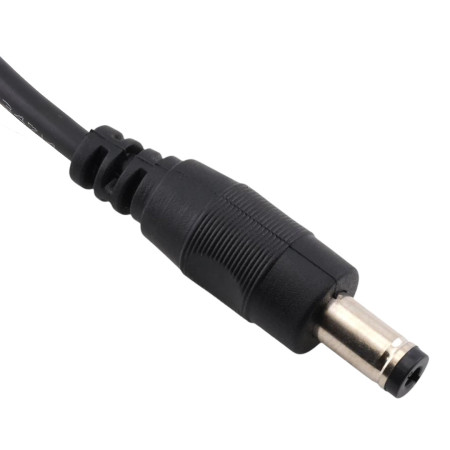

Złącze zasilania DC 5,5×2,1 mm z kablem 15 cm

Złącze zasilania DC z dołączonym przewodem zostało zaprojektowane do szybkiego podłączania i zasilania urządzeń niskonapięciowych DC bez konieczności lutowania bezpośrednio do złącza. Produkt jest dostępny w wersji męskiej (wtyk DC) i żeńskiej (gniazdo DC) do popularnych interfejsów zasilania 5,5 × 2,1 mm, stosowanych zazwyczaj w oświetleniu LED i systemach CCTV.

Dane techniczne

• Typ złącza: złącze zasilania DC 5,5×2,1 mm
• Warianty: męski / żeński
• Długość kabla: 15 cm
• Przekrój przewodu: 22 AWG (0,35 mm²)
• Konstrukcja drutu: 17×0,14
• Materiał przewodnika: miedź
• Izolacja: PVC
• Kolor: czarny
• Wartości nominalne (wg dokumentów): 300 V / 3 A
• Odporność na temperaturę (wg dokumentów): 80 °C

Funkcje i cechy

• Standardowy rozmiar DC 5,5×2,1 mm zapewniający kompatybilność ze standardowymi zasilaczami i urządzeniami
• Kabel wstępnie zmontowany, umożliwiający łatwe podłączenie do listew zaciskowych, tablic rozdzielczych lub niestandardowych zespołów
• Przewodnik z miedzi cynowanej zapewniający stabilny kontakt elektryczny i dobrą lutowalność końcówek przewodnika
• Izolacja PVC do mechanicznej ochrony przewodów w normalnych warunkach instalacji

Idealny dla

• Zasilacz do taśm LED i modułów LED
• Kamery CCTV i akcesoria z zasilaniem prądem stałym
• Wymiana serwisowa uszkodzonych złącz DC w kablu
• Prototypowanie i szybkie łączenie urządzeń prądu stałego niskiego napięcia

Zawartość opakowania

• 1× Złącze DC z kablem (do wyboru: męskie lub żeńskie), długość 15 cm

Dlaczego warto wybrać ten produkt?

• Wyraźnie zdefiniowany wymiar 5,5×2,1 mm do typowych zastosowań zasilania prądem stałym
• Praktyczna konstrukcja z kablem umożliwiającym szybką integrację z instalacją
• Określono przewód 22 AWG i materiał przewodu (miedź cynowana) zgodnie z dokumentami

Instrukcja instalacji i obsługi

• Przed podłączeniem należy sprawdzić, czy rozmiar złącza (5,5×2,1 mm) jest zgodny z rozmiarem złącza w urządzeniu/źródle.
• Sprawdź polaryzację zasilania i połączenia przewodów zgodnie z wymaganiami Twojej aplikacji
• W zależności od rodzaju połączenia, zalecamy zakończenie końcówek przewodów odpowiednią tulejką lub ich lutowanie.
• Zapewnij odciążenie kabla, aby zapobiec naprężeniom połączenia

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zasilania prądem stałym; przed użyciem należy zawsze sprawdzić kompatybilność napięcia i prądu podłączonego urządzenia.
• Nieprawidłowa polaryzacja lub przeciążenie może spowodować uszkodzenie urządzenia lub okablowania.
• Instalację należy przeprowadzać przy odłączonym zasilaniu.
