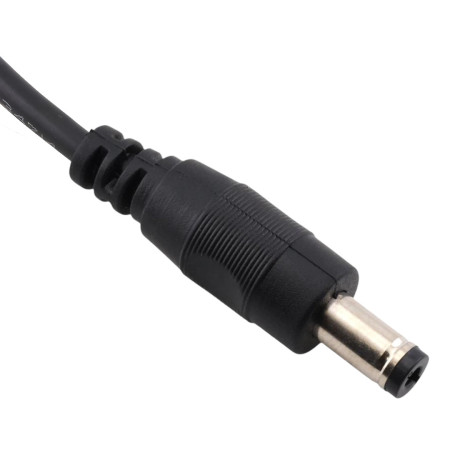

DC-virtaliitin 5,5 × 2,1 mm ja 15 cm:n kaapeli

Kiinnitetyllä johtimella varustettu tasavirtaliitin on suunniteltu matalajännitteisten tasavirtalaitteiden nopeaan kytkentään ja virransyöttöön ilman, että sitä tarvitsee juottaa suoraan liittimeen. Tuotetta on saatavana uros- (DC-pistoke) ja naaras- (DC-jakki) versioina yleiseen 5,5 × 2,1 mm:n virtaliitäntään, jota tyypillisesti käytetään LED-valaistus- ja CCTV-sovelluksissa.

Tekniset tiedot

• Liittimen tyyppi: DC-virtaliitin 5,5 × 2,1 mm
• Vaihtoehdot: uros / naaras
• Kaapelin pituus: 15 cm
• Johdon poikkileikkaus: 22 AWG (0,35 mm²)
• Langan rakenne: 17×0,14
• Johtimen materiaali: kupari
• Eristys: PVC
• Väri: musta
• Nimellisarvot (asiakirjojen mukaan): 300 V / 3 A
• Lämmönkestävyys (asiakirjojen mukaan): 80 °C

Toiminnot ja ominaisuudet

• Vakiokokoinen DC-liitin 5,5 × 2,1 mm, joten se on yhteensopiva yleisten virtalähteiden ja laitteiden kanssa
• Esikoottu kaapeli helppoon liittämiseen riviliittimiin, jakotauluihin tai mukautettuihin kokoonpanoihin
• Tinattu kuparijohdin vakaan sähköisen kontaktin ja johtimen päiden hyvän juotettavuuden takaamiseksi
• PVC-eristys johtimien mekaaniseen suojaamiseen normaaleissa asennusolosuhteissa

Ihanteellinen

• LED-nauhojen ja LED-moduulien virtalähde
• CCTV-kamerat ja lisävarusteet tasavirtalähteellä
• Vaurioituneiden tasavirtaliittimien huolto ja vaihto kaapelissa
• Pienjännitteisten tasavirtalaitteiden prototyyppien valmistus ja nopea yhteenliittäminen

Pakkauksen sisältö

• 1× DC-liitin kaapelilla (valinnan mukaan uros tai naaras), pituus 15 cm

Miksi valita tämä tuote?

• Selkeästi määritelty 5,5 × 2,1 mm:n mitta yleisiin tasavirtasovelluksiin
• Käytännöllinen muotoilu ja kaapeli nopeaa integrointia varten asennukseen
• Määritelty 22 AWG:n johdin ja johdinmateriaali (tinattu kupari) dokumenttien mukaisesti

Asennus- ja käyttöohjeet

• Ennen kytkentää varmista, että liittimen koko (5,5 × 2,1 mm) vastaa laitteen/lähteen vastakappaletta.
• Tarkista virran napaisuus ja johdinliitännät sovelluksesi vaatimusten mukaisesti.
• Suosittelemme johtojen päiden päättämistä sopivalla holkilla tai juottamista liitäntätyypistä riippuen.
• Varmista kaapelin vedonpoisto estääksesi liitännän rasituksen

Turvallisuushuomautus

• Tuote on tarkoitettu tasavirtakäyttöön; tarkista aina jännitteen ja virran yhteensopivuus liitetyn laitteen kanssa ennen käyttöä.
• Väärä napaisuus tai ylikuormitus voi vahingoittaa laitetta tai johdotusta.
• Suorita asennus virta katkaistuna.
