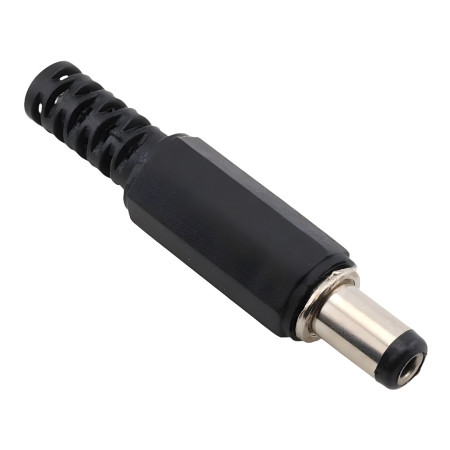

Złącze zasilania DC 5,5×2,1 mm do kabla (lutowane)

Złącze zasilania DC (wtyk baryłkowy) do zakańczania przewodów zasilających w zastosowaniach niskonapięciowych. Złącze przeznaczone jest do bezpośredniego montażu na kablu. Zakończenie odbywa się poprzez lutowanie, a osłona zapewnia podstawową ochronę mechaniczną i odciążenie. Produkt dostępny jest w dwóch wersjach: męskiej (wtyk DC) i żeńskiej (gniazdo DC).

Dane techniczne

• Typ złącza: złącze DC (złącze zasilania)
• Rozmiar: 5,5 × 2,1 mm (średnica zewnętrzna 5,5 mm, średnica wewnętrzna 2,1 mm)
• Warianty: męski / żeński
• Montaż: na kablu
• Kolor: czarny
• Sposób łączenia przewodów: lutowanie
• Napięcie znamionowe: maks. 36 V DC
• Prąd znamionowy: 5 A
• Materiał przewodu jezdnego: metal
• Materiał izolacyjny: plastik
• Przybliżone wymiary: długość męska ok. 44 mm, długość żeńska ok. 40 mm

Funkcje i cechy

• Standardowy rozmiar DC 5,5×2,1 mm do popularnych zasilaczy i urządzeń
• Projekt lutowania dla stałego połączenia elektrycznego
• Osłona złącza z odciążeniem kabla
• Nadaje się do naprawy i produkcji kabli energetycznych

Idealny dla

• Oświetlenie LED i paski LED (systemy niskonapięciowe)
• Zasilanie małych urządzeń elektronicznych i projektów DIY
• Wymiana serwisowa uszkodzonych złącz DC w kablu
• Łączenie kabli zasilających do celów laboratoryjnych i testowych

Zawartość opakowania

• 1× złącze DC 5,5×2,1 mm w wybranym wariancie (męskie lub żeńskie)

Dlaczego warto wybrać ten produkt?

• Wyraźnie zdefiniowany wymiar 5,5×2,1 mm zapewniający zgodność ze standardowymi systemami zasilania prądem stałym
• Połączenia lutowane umożliwiające niezawodne zakończenie kabli
• Dostępność wariantów męskich i żeńskich do montażu zworek zasilania

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić rozmiar elementu współpracującego (5,5×2,1 mm) i wymaganą biegunowość urządzenia.
• Przylutuj przewody do styków złącza, a następnie sprawdź mechaniczne zamocowanie kabla w odciążeniu.
• Po podłączeniu obciążenia zalecamy sprawdzenie biegunowości i napięcia za pomocą multimetru.
• Nie należy przekraczać znamionowego prądu i należy zadbać o odpowiedni przekrój przewodu.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zastosowań niskonapięciowych prądu stałego w określonym zakresie; nie należy go używać do zasilania sieciowego.
• Podczas lutowania należy zachować środki ostrożności i unikać zwarć między stykami.
• Nieprawidłowa polaryzacja może spowodować uszkodzenie zasilanego urządzenia.
