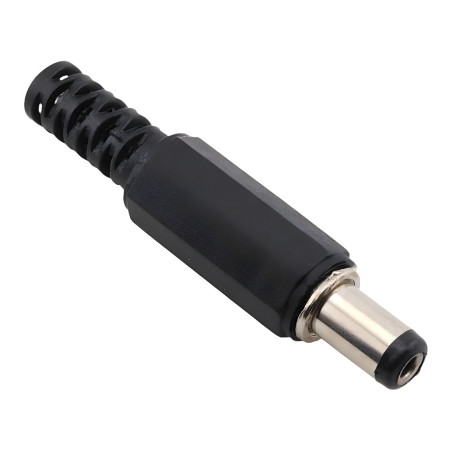

DC napájecí konektor 5.5×2.1 mm na kabel (pájecí)

DC napájecí konektor (barrel) pro zakončení napájecích vodičů v aplikacích s nízkým napětím. Konektor je určen pro přímou montáž na kabel, zakončení je řešeno pájením a kryt poskytuje základní mechanickou ochranu a odlehčení tahu. Produkt je dostupný ve dvou variantách: samec (DC plug) a samice (DC jack).

Technické specifikace

• Typ konektoru: DC barrel (napájecí konektor)
• Rozměr: 5.5 × 2.1 mm (vnější průměr 5.5 mm, vnitřní průměr 2.1 mm)
• Varianty: samec / samice
• Montáž: na kabel
• Barva: černá
• Způsob připojení vodičů: pájení
• Jmenovité napětí: max. 36 V DC
• Jmenovitý proud: 5 A
• Materiál vodiče kontaktů: kov
• Izolační materiál: plast
• Orientační rozměry: samec délka cca 44 mm; samice délka cca 40 mm

Funkce a vlastnosti

• Standardní DC rozměr 5.5×2.1 mm pro běžné napájecí adaptéry a zařízení
• Pájecí provedení pro pevné elektrické spojení
• Kryt konektoru s odlehčením tahu pro kabel
• Vhodné pro opravy a výrobu napájecích kabelů

Ideální pro

• LED osvětlení a LED pásky (nízkonapěťové systémy)
• Napájení drobné elektroniky a DIY projektů
• Servisní výměny poškozených DC konektorů na kabelu
• Propojovací napájecí kabely pro laboratorní a testovací účely

Obsah balení

• 1× DC konektor 5.5×2.1 mm ve zvolené variantě (samec nebo samice)

Proč zvolit tento produkt

• Jasně definovaný rozměr 5.5×2.1 mm pro kompatibilitu s běžnými DC napájecími systémy
• Pájecí připojení vodičů vhodné pro spolehlivé zakončení kabelu
• Dostupnost variant samec i samice pro kompletaci napájecích propojek

Pokyny k instalaci a provozu

• Před montáží ověřte rozměr protikusu (5.5×2.1 mm) a požadovanou polaritu zařízení.
• Vodiče připájejte na kontakty konektoru, poté zkontrolujte mechanické zajištění kabelu v odlehčení tahu.
• Po zapojení doporučujeme ověřit polaritu a napětí multimetrem před připojením zátěže.
• Nepřekračujte jmenovitý proud a zajistěte odpovídající průřez vodičů.

Bezpečnostní upozornění

• Produkt je určen pro nízkonapěťové DC aplikace v uvedeném rozsahu; nepoužívejte pro síťové napětí.
• Při pájení dodržujte zásady bezpečnosti práce a zabraňte zkratu mezi kontakty.
• Nesprávná polarita může způsobit poškození napájeného zařízení.
