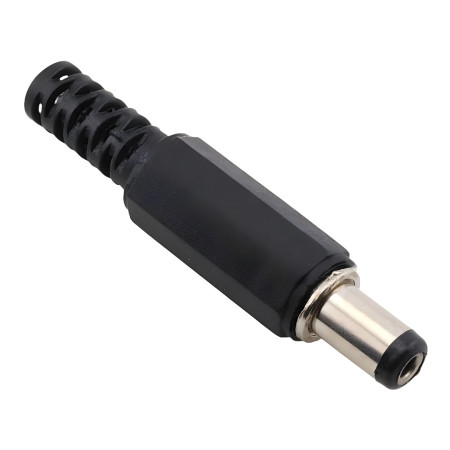

DC napájací konektor 5.5×2.1 mm na kábel (spájkovací)

DC napájací konektor (barrel) na zakončenie napájacích vodičov v aplikáciách s nízkym napätím. Konektor je určený pre priamu montáž na kábel, zakončenie je riešené spájkovaním a kryt poskytuje základnú mechanickú ochranu a odľahčenie ťahu. Produkt je dostupný v dvoch variantoch: samec (DC plug) a samica (DC jack).

Technické špecifikácie

• Typ konektora: DC barrel (napájací konektor)
• Rozmer: 5.5 × 2.1 mm (vonkajší priemer 5.5 mm, vnútorný priemer 2.1 mm)
• Varianty: samec / samica
• Montáž: na kábel
• Farba: čierna
• Spôsob pripojenia vodičov: spájkovanie
• Menovité napätie: max. 36 V DC
• Menovitý prúd: 5 A
• Materiál vodiča kontaktov: kov
• Izolačný materiál: plast
• Orientačné rozmery: samec dĺžka cca 44 mm; samica dĺžka cca 40 mm

Funkcie a vlastnosti

• Štandardný DC rozmer 5.5×2.1 mm pre bežné napájacie adaptéry a zariadenia
• Spájkovacie prevedenie pre pevné elektrické spojenie
• Kryt konektora s odľahčením ťahu pre kábel
• Vhodné na opravy a výrobu napájacích káblov

Ideálne pre

• LED osvetlenie a LED pásky (nízkonapäťové systémy)
• Napájanie drobnej elektroniky a DIY projektov
• Servisné výmeny poškodených DC konektorov na kábli
• Prepojovacie napájacie káble na laboratórne a testovacie účely

Obsah balenia

• 1× DC konektor 5.5×2.1 mm vo zvolenom variante (samec alebo samica)

Prečo zvoliť tento produkt

• Jasne definovaný rozmer 5.5×2.1 mm pre kompatibilitu s bežnými DC napájacími systémami
• Spájkovacie pripojenie vodičov vhodné pre spoľahlivé zakončenie kábla
• Dostupnosť variantov samec aj samica pre kompletizáciu napájacích prepojok

Pokyny na inštaláciu a prevádzku

• Pred montážou overte rozmer protikusu (5.5×2.1 mm) a požadovanú polaritu zariadenia.
• Vodiče pripájajte na kontakty konektora, potom skontrolujte mechanické zaistenie kábla v odľahčení ťahu.
• Po zapojení odporúčame overiť polaritu a napätie multimetrom pred pripojením záťaže.
• Neprekračujte menovitý prúd a zaistite zodpovedajúci prierez vodičov.

Bezpečnostné upozornenie

• Produkt je určený pre nízkonapäťové DC aplikácie v uvedenom rozsahu; nepoužívajte pre sieťové napätie.
• Pri spájkovaní dodržujte zásady bezpečnosti práce a zabráňte skratu medzi kontaktmi.
• Nesprávna polarita môže spôsobiť poškodenie napájaného zariadenia.
