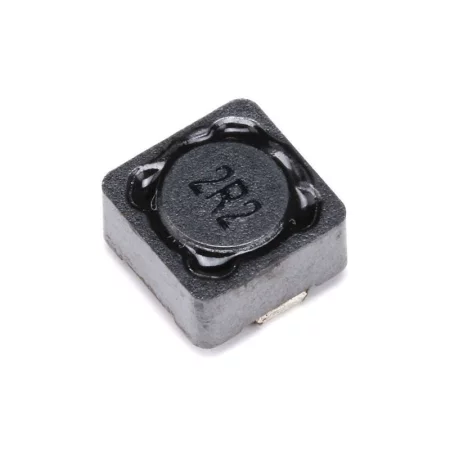

Strozzatore CDRH74 - Induttore SMD schermato per circuiti DC/DC
zoom_out_map
chevron_left chevron_right

Strozzatore CDRH74

0,38 €

0,38 € IVA esclusa

0.375809 Tasse escluse

i
L'aliquota IVA applicata è del 0% per il paese Stati Uniti.
check In magazzino
Scarica il pdf

Induttore di potenza SMD CDRH74

L'induttore di potenza SMD serie CDRH74 è progettato per alimentatori switching, convertitori CC/CC e circuiti di filtro. Il design schermato con nucleo in ferrite garantisce basse interferenze elettromagnetiche, elevata capacità di trasporto di corrente e parametri stabili in un'ampia gamma di induttanze.

Specifiche tecniche

  • Costruzione: induttore di potenza schermato
  • Montaggio: SMD
  • Dimensioni: 7,5 × 7,5 × 4,5 mm
  • Peso: 1,6 g
  • Tolleranza di induttanza: ±20%
  • Frequenza di prova: 100 kHz / 0,3 V
  • Temperatura di esercizio: da -40 °C a +85 °C
  • Temperatura di conservazione: da -55 °C a +125 °C
  • Resistenza di isolamento: 100 MΩ
  • Protezione: IP00

Panoramica delle varianti CDRH74 disponibili

Designazione Induttanza (µH) Resistenza CC (Ω) max. Corrente di saturazione Isat (A) Corrente nominale Irms (A)
CDRH74-1R0M 1 0,017 8.0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3.5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6.8 0,050 2.8 2.2
CDRH74-100M 10 0,065 2.5 1,84
CDRH74-150M 15 0,090 2.0 1.47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 0,160 1.5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1.350 0,4 0,32
CDRH74-471M 470 2.200 0,35 0,26
CDRH74-681M 680 2.700 0,3 0,2
CDRH74-102M 1000 4.300 0,28 0,18
CDRH74-152M 1500 4.500 0,1 0,1

Funzioni e caratteristiche

  • Design schermato per ridurre le EMI
  • Bassa resistenza dell'avvolgimento CC
  • Elevata resistenza alla corrente di saturazione
  • Adatto per circuiti di commutazione ad alta frequenza

Ideale per

  • Convertitori CC/CC
  • Alimentatori switching
  • Driver LED
  • Circuiti di filtraggio e di smoothing

Contenuto della confezione

  • 1× induttore di potenza SMD CDRH74

Perché scegliere questo prodotto?

  • Gamma completa di induttori in un unico pacchetto
  • Parametri tecnici direttamente secondo la scheda tecnica di produzione
  • Elevata affidabilità e resistenza meccanica
OEM
AM7487-4R7-47-UH
85411000
Tolleranza
20%

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
