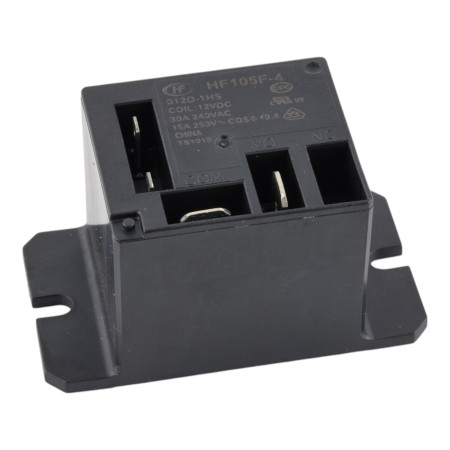

Relè HF105F-4, 12 V CC/240 V CA 30 A

Il relè HF105F-4 è un relè elettromagnetico di potenza con bobina da 12 V CC e capacità di commutazione fino a 30 A a 240 V CA. Grazie alla sua struttura robusta, all'elevata resistenza all'isolamento e al funzionamento affidabile, è ideale per applicazioni industriali e di automazione che richiedono la commutazione sicura di correnti elevate. Il relè è incapsulato in un robusto alloggiamento in plastica che protegge i contatti da polvere e danni meccanici ed è dotato di fori di montaggio per un fissaggio sicuro.

Specifiche tecniche

• Modello: HF105F-4
• Tensione bobina: 12 V CC
• Corrente di commutazione nominale: 30 A (carico resistivo)
• Tensione di commutazione massima: 240 V CA / 30 V CC
• Contatti: 1× scambio (SPDT – COM, NO, NC)
• Resistenza all'isolamento: 2500 V CA (tra bobina e contatti, 1 min)
• Resistenza di isolamento: ≥ 1000 MΩ a 500 V CC
• Materiale di contatto: AgSnO ₂ (ossido d'argento)
• Resistenza della bobina: 90 Ω
• Temperatura di esercizio: da -55 °C a +85 °C
• Durata meccanica: fino a 10 milioni di cicli
• Durata elettrica: fino a 100.000 operazioni di commutazione a carico nominale
• Dimensioni: 50 × 37 × 35 mm
• Peso: 36 g

Funzioni e caratteristiche

• Elevata corrente di commutazione 30 A – adatta per circuiti di potenza, riscaldamento e motori.
• L'elevata resistenza dell'isolamento garantisce un funzionamento sicuro anche a tensioni più elevate.
• Materiali di contatto durevoli, con lunga durata e ossidazione minima.
• Facile collegamento grazie ai terminali contrassegnati COM, NO, NC.
• Opzione di montaggio fissa: ideale per quadri di distribuzione e quadri elettrici.
• Funzionamento sicuro in un'ampia gamma di temperature e ambienti.

Ideale per

• Sistemi di automazione e controllo
• Commutazione di riscaldatori, motori e pompe
• Moduli di potenza e circuiti di commutazione di potenza
• Applicazioni domestiche e industriali ad alta corrente
• Prototipi, apparecchiature di prova e progetti fai da te

Contenuto della confezione

• 1x relè HF105F-4, 12 V CC, 30 A

Perché scegliere questo prodotto?

• Relè potente con elevata capacità di corrente e funzionamento affidabile.
• Le certificazioni UL, CQC e CE garantiscono qualità e sicurezza.
• Costruzione robusta, resistente alle vibrazioni e agli sbalzi di temperatura.
• Lunga durata di vita con carichi elevati e bassa perdita di contatto.
• La combinazione ideale di prestazioni, qualità e prezzo per uso professionale e hobbistico.
