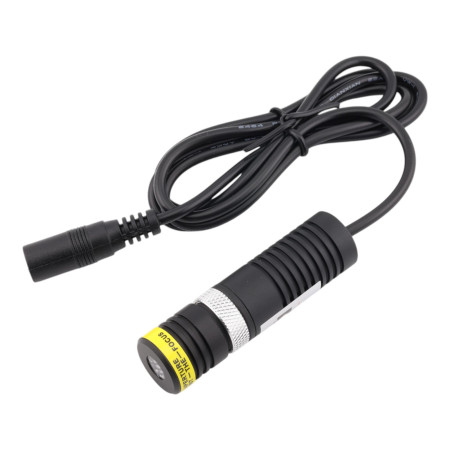

Modulo laser infrarosso 940nm, punto

Introduzione

Questo manuale fornisce istruzioni per l'uso sicuro e la manutenzione regolare dei moduli laser destinati alla proiezione di indicatori (linee, croci, punti e DOE/griglie) con una potenza massima fino a 2000 mW. Il documento include inoltre la definizione della zona di sicurezza basata su valori tabellari, che determinano a quale distanza l'esposizione è classificata come Classe 3B (rischio maggiore) e da quale come Classe 3R (rischio minore).

1. Conoscenza dei rischi della radiazione laser

• Danni agli occhi – La radiazione laser diretta e riflessa può causare danni permanenti alla retina.
• Ustioni della pelle – Un fascio intenso può provocare ustioni in caso di esposizione prolungata.
• Rischio meccanico – Una manipolazione impropria degli elementi ottici (lenti, specchi, DOE) può portare al loro spostamento o danneggiamento, aumentando la concentrazione di energia emessa.
• Attivazione accidentale – Interventi di manutenzione senza una corretta disconnessione dall'alimentazione o il mancato rispetto delle misure di sicurezza possono causare un'attivazione involontaria del laser.

2. Panoramica delle classi di sicurezza e delle misure necessarie

• Classe 2
  • Laser a bassa potenza (solitamente fino a 1 mW) – sicuri in caso di esposizione breve grazie al riflesso del battito d'occhio.
  • Etichette di avviso che indicano di non guardare direttamente nel fascio.
  • Rispetto delle procedure di sicurezza per evitare un aumento accidentale dell'esposizione.
• Classe 3R
  • Laser con potenza leggermente superiore (fino a diversi mW) – guardare direttamente può causare danni, ma il rischio è relativamente minore.
  • Le aperture di uscita sono contrassegnate da etichette di avviso.
  • Osservanza rigorosa delle distanze di sicurezza per mantenere l'esposizione al livello della Classe 3R.
• Classe 3B
  • Laser ad alta potenza, in cui il contatto diretto con il fascio può causare danni oculari immediati e permanenti.
  • Obbligo di utilizzare un interruttore con chiave per prevenire un'attivazione accidentale.
  • Implementazione di un sistema di interblocco remoto (ad es. interruttore per porta o pulsante di emergenza).
  • Indicatore visivo di funzionamento (“Laser On”) e obbligo di indossare occhiali protettivi durante gli interventi di manutenzione.
• Classe 4
  • La massima potenza, in cui anche la radiazione diffusa rappresenta un pericolo estremo per occhi e pelle.
  • Etichette di avviso ben visibili e marcature, interruttore con chiave, sistema di interblocco e otturatore meccanico del fascio.
  • Il dispositivo deve disporre di un reset manuale dopo ogni interruzione e il funzionamento è consentito solo a personale qualificato in aree designate.

3. Definizione della zona di sicurezza

La zona di sicurezza viene definita mediante una tabella che specifica:

• Zona controllata (3B): L'area che va dal dispositivo fino a una distanza di X metri, in cui l'esposizione corrisponde alla Classe 3B. L'accesso a questa zona è riservato agli utenti formati e sono previste misure rigorose (interruttore con chiave, interblocco, occhiali protettivi obbligatori).
• Zona ristretta (3R): L'area a partire da X metri, in cui l'esposizione scende al livello della Classe 3R. Anche in questo caso è necessario rispettare le misure di sicurezza di base, come la segnalazione dell'area e le barriere fisiche.

Nota: Il valore di X deve essere determinato utilizzando il calcolatore disponibile. La segnalazione fisica delle zone di sicurezza (ad es. cartelli a terra, sui muri, ecc.) è obbligatoria.

4. Corretta gestione del prodotto

• Prima dell'attivazione – Posizionare il dispositivo in un luogo stabile dove la zona di sicurezza sia chiaramente definita. Verificare che tutti gli elementi di sicurezza (interruttore con chiave, interblocco, coperture protettive) funzionino correttamente.
• Durante il funzionamento – Rispettare le zone di sicurezza. Non entrare mai nella zona controllata (3B) senza una formazione adeguata e l'uso di dispositivi di protezione. Assicurarsi che persone non autorizzate non accedano ad aree ad alta esposizione.
• Durante la manipolazione e il servizio – Prima di qualsiasi intervento di manutenzione, spegnere completamente il dispositivo e scollegarlo dall'alimentazione. Non rimuovere né modificare gli elementi di sicurezza o le coperture protettive.

5. Manutenzione e servizio

• Controlli regolari – Effettuare ispezioni visive e funzionali dello stato dei componenti ottici e delle coperture protettive. Verificare il corretto funzionamento dei sistemi di interblocco, dell'interruttore con chiave e degli indicatori.
• Pulizia – Pulire i componenti ottici (lenti, specchi, DOE) utilizzando solo detergenti approvati e un panno morbido (preferibilmente in microfibra) in un ambiente controllato.
• Servizio e calibrazione – In caso di anomalie nella proiezione o altri malfunzionamenti, contattare un servizio autorizzato. Documentare tutti gli interventi di manutenzione e le calibrazioni.

6. Procedure di emergenza

• In caso di malfunzionamento – Spegnere immediatamente il dispositivo e scollegarlo dall'alimentazione. Impedire l'accesso a persone non autorizzate alla zona di sicurezza e annotare la descrizione del malfunzionamento. Contattare un servizio autorizzato.
• In caso di esposizione accidentale – Interrompere immediatamente l'esposizione (spegnere il dispositivo, abbandonare l'area del fascio). In caso di sospetto di lesioni oculari o cutanee, somministrare il primo soccorso e consultare un medico. Documentare adeguatamente l'incidente.

7. Conclusione e raccomandazioni

Seguendo le procedure sopra descritte, si garantisce un funzionamento sicuro e si minimizzano i rischi associati al raggio laser. Una corretta definizione della zona di sicurezza basata su valori tabellari (zona controllata 3B e zona ristretta 3R) permette di delimitare chiaramente le aree in cui devono essere adottate misure più rigorose e fornisce agli utenti istruzioni chiare per una gestione sicura del prodotto.

Si raccomanda una revisione periodica e un aggiornamento della documentazione in base alle variazioni delle condizioni operative e alla formazione del personale.

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
