Filtro EMI trifase per rete elettrica CW6B, 380 V CA

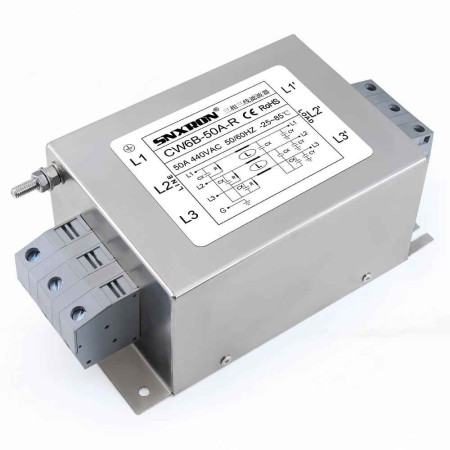

SNXRON CW6B-50A-R è un filtro EMI trifase per sistemi di alimentazione a 3 fili. È progettato per sopprimere le interferenze ad alta frequenza sulla linea di alimentazione tra la sorgente e il carico. Il design con morsettiera e involucro metallico lo rende adatto all'installazione in apparecchiature industriali, quadri elettrici e derivazioni di alimentazione con convertitori di frequenza, servoazionamenti e altri dispositivi elettronici di potenza.

Specifiche tecniche

• Modello: CW6B-50A-R
• Tipo di prodotto: filtro CA trifase
• Configurazione: trifase a 3 fili
• Tensione nominale: 380/440 V CA
• Corrente nominale: 50 A, 60 A, 70 A, 80 A, 85 A (a seconda della variante)
• Frequenza operativa: 50/60 Hz
• Metodo di connessione: morsettiera
• Montaggio: fissaggio tramite fori di montaggio
• Temperatura di esercizio: da -25 a 85 °C
• Categoria climatica: 25/085/21
• Corrente di dispersione: < 2,0 mA
• Versione dimensionale: 6B
• Dimensioni: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
• Diametro del foro di montaggio: 5 mm
• Guscio: nichelato
• Certificazione: CE, RoHS

Funzioni e caratteristiche

• Filtraggio delle interferenze elettromagnetiche nelle linee elettriche trifase.
• Schema per la separazione dei lati di ingresso e di uscita, contrassegnati rispettivamente con LINE e LOAD.
• Lo schema sull'etichetta e nella documentazione mostra il collegamento per un sistema trifase a 3 fili con messa a terra di protezione.
• Il coperchio metallico garantisce resistenza meccanica e una corretta messa a terra del filtro.
• Il terminale di messa a terra a vite fa parte del progetto.
• Il collegamento tramite morsettiera consente il collegamento fisso dei fili in un quadro elettrico o in un dispositivo.

Ideale per

• Sistemi di alimentazione trifase industriali.
• Convertitori di frequenza e servoazionamenti.
• Quadri elettrici e armadi di distribuzione.
• Linee di alimentazione per dispositivi sensibili alle interferenze elettromagnetiche.
• Dispositivi elettronici e di alimentazione in ambienti con elevata incidenza di interferenze a radiofrequenza.

Contenuto della confezione

• 1 filtro EMI CW6B

Perché scegliere questo prodotto?

• Chiaramente progettato per l'uso in una rete trifase a 3 fili da 380/440 V CA.
• Il morsetto di collegamento è adatto per l'installazione fissa in apparecchiature elettriche.
• I dati elettrici, meccanici e di installazione di base sono disponibili direttamente.
• Il progetto prevede una messa a terra separata, essenziale per il corretto funzionamento del filtro EMI.

Istruzioni di installazione e funzionamento

• Installare il filtro tra la rete di alimentazione e il dispositivo protetto, attenendosi alle indicazioni LINE e LOAD.
• Collegare il conduttore di protezione al punto di messa a terra del filtro.
• Installare su una superficie solida utilizzando i fori di montaggio.
• Instradare i cavi di ingresso e di uscita separatamente per ridurre la retropropagazione delle interferenze.
• L'installazione deve essere conforme allo schema elettrico riportato sull'etichetta del prodotto.

Avviso di sicurezza

• Il prodotto è progettato per alimentazione trifase 380/440 V CA. Un uso improprio può provocare scosse elettriche.
• L'installazione e il collegamento devono essere eseguiti da personale in possesso delle opportune qualifiche elettriche.
• Il circuito deve essere disattivato prima dell'installazione, della manutenzione o della disconnessione dei cavi.
• Collegamenti di ingresso, uscita o messa a terra errati possono causare una riduzione dell'efficienza di filtrazione, surriscaldamento o danni al dispositivo.
• Utilizzare il filtro esclusivamente entro i limiti specificati per questo modello.
