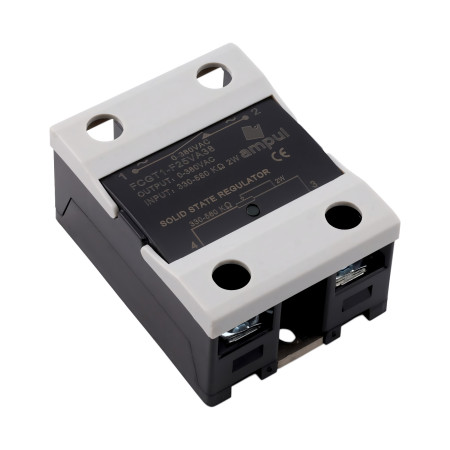

SSR regulator napona 0-380VAC s potenciometrom 500kOhm

Beskontaktni regulator napona SSR VA, 500kOhm/0-380VAC

Name: Beskontaktni regulator napona SSR VA, 500kOhm/0-380VAC
Brand: AMPUL
SKU: AM6736
Price: 9.22 EUR
Availability: InStock

Maks. sklopljena struja

9,22 €

9,22 € excl. VAT

9.224405 bez PDV-a

Na skladištu

Količina

Kataloški list

Opis

SSR (Solid State Relay) je elektronički relej bez pokretnih dijelova koji se koristi za upravljanje električnim krugovima. Za razliku od tradicionalnih elektromehaničkih releja koji koriste elektromagnetsko polje za upravljanje kontaktima, SSR koristi poluvodičke elemente poput tranzistora, tiristora ili triaka za upravljanje električnim krugovima. SSR-ovi se mogu koristiti za upravljanje energetskim uređajima kao što su svjetla, sustavi grijanja, regulatori motora, električne pumpe i drugi elektronički uređaji koji zahtijevaju prebacivanje ili regulaciju velike snage. SSR-ovi su popularni zbog svoje pouzdanosti, velike brzine prebacivanja, tihog rada i jednostavne integracije s drugim elektroničkim komponentama.

Ova varijanta omogućuje glatku regulaciju izmjeničnog napona 0-380V AC pomoću potenciometra od 500 kOhm/2W (mogu se koristiti i drugi u rasponu od 470-560 kOhm).

Indikacija aktiviranja releja putem LED-a

Poklopac kontakta

Releje s preklopnim strujama iznad 10A potrebno je hladiti!

Vrijeme isključenja: ≤10ms

Pad napona: ≤1,5 V

Dimenzije: 58,5x45,5x29 mm

Radna temperatura: -30 - +75°C

Otpor izolacije: 1000MOhm

Upravljačka struja: 25mA

Težina: 80 g

Podaci

Otpornost: 500 kOhm
Izlazni napon: 0-380 V AC
Pokriti: IP22
Otpor izolacije: 1000 MΩ
Dielektrična čvrstoća: 2500 V AC

Upute

Spajanje SSR VA releja s potenciometrom LA42DWQ-22

Ovaj priručnik opisuje kako ispravno spojiti elektronički SSR relej za regulaciju izmjeničnog napona (0–250 V AC) pomoću panelnog potenciometra LA42DWQ-22 (2 W). Spoj je pogodan za regulaciju motora, grijaćih elemenata ili rasvjete.

Označavanje priključaka SSR-a

Priključak 1 – AC IN (L) – ulazna faza izmjeničnog napona
Priključak 2 – AC OUT (L′) – izlazna faza prema potrošaču
Priključak 3 – potenciometar (Z1) – vanjski priključak potenciometra
Priključak 4 – potenciometar (Z2) – srednji priključak (klizač) potenciometra

Spajanje potenciometra LA42DWQ-22

Z1 (vanjski priključak) – spojiti na priključak 3 SSR-a
Z2 (srednji – klizač) – spojiti na priključak 4 SSR-a
Z3 (drugi vanjski priključak) – u ovoj se primjeni obično ne koristi (ostaje slobodan)

Koraci spajanja

Korak 1: Provjeri je li krug isključen iz mreže.
Korak 2: Spoji mrežni napon 230 V AC:
- L na priključak 1 (AC IN)
- Opterećenje (potrošač) između priključka 2 (AC OUT) i N
Korak 3: Spoji potenciometar:
- Z1 → priključak 3 na SSR-u
- Z2 → priključak 4 na SSR-u
Korak 4: Učvrsti potenciometar u otvor na panelu (Ø 22 mm).
Korak 5: Provjeri spojeve, uključi napajanje i okretanjem gumba LA42DWQ-22 podešavaj izlazni napon SSR-a.
