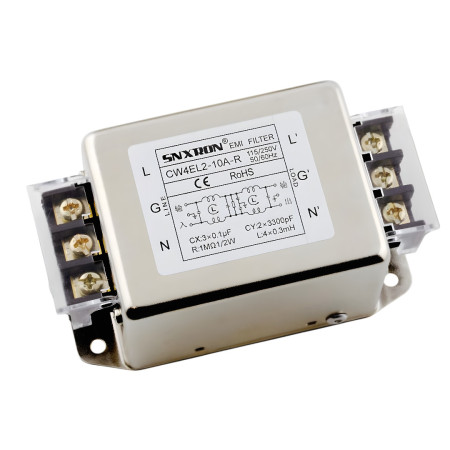

Yksivaiheinen EMI-suodin CW4EL2, 115/250VAC

Yksivaiheinen CW4EL2-verkkovirran EMI-suodatin on suunniteltu vaimentamaan korkeataajuisia häiriöitä (differentiaali- ja yhteismuotoisia) vaihtovirtaverkoissa. Sitä käytetään laitteen tulossa virransyöttöverkon ja kuorman välissä, missä se auttaa vähentämään häiriöiden etenemistä verkkoon ja lisäämään laitteen häiriönsietoa ympäristöstä.

Tekniset tiedot

• Suodattimen tyyppi: yksivaiheinen AC EMI -suodatin
• Malli: CW4EL2-XXX-R
• Nimellisjännite: 115/250 VAC
• Nimellisvirta: 3A, 6A, 10A, 20A, 30A, 40A (versiosta riippuen)
• Liitäntä: kaksivaiheinen suodatus
• Liitäntä: riviliitin
• Kiinnitys: kiinnitysreiät
• Käyttölämpötila: -25 - +85 °C
• Kansi: metalli, nikkelöity
• Sertifiointi: CE, RoHS
• Ilmastoluokka: 25.08.2021

Toiminnot ja ominaisuudet

• Häiriöiden vaimennus laajalla taajuusalueella, joka on tyypillistä kytkentävirtalähteille ja tehoelektroniikalle
• Differentiaali- ja yhteismuotoisten häiriöiden suodatus
• Metallisuojattu rakenne vähentää säteilyä ja parantaa sähkömagneettista yhteensopivuutta
• Ruuviliittimet kiinteään johtoliitäntään

Ihanteellinen

• Hakkurivirtalähteet ja teollisuusvirtalähteet
• Servomoottorit, invertterit ja moottorisovellukset
• Teollisuuden ohjausjärjestelmät ja kytkentätaulut
• Laitteet, jotka vaativat verkkovirran johtuvien häiriöiden vähentämistä

Pakkauksen sisältö

• 1 kpl EMI-suodatin CW4EL2

Miksi valita tämä tuote?

• Nimellisparametrit sopivat yksivaiheisiin tehosovelluksiin, joiden jännite on enintään 250 VAC
• Kaksivaiheinen suodatus johtuvien häiriöiden tehokkaaseen vaimennukseen
• Kestävä metallirakenne ja vakioliitäntä kytkentäkaappiin asennettavaksi

Asennus- ja käyttöohjeet

• Asenna suodatin mahdollisimman lähelle kohtaa, josta virta tulee laitteeseen.
• Huomioi tulon ja lähdön suuntaus: kytke verkko LINE-liittimiin ja kuorma LOAD-liittimiin.
• Kytke suojajohdin (PE/maadoitus) sopivaan maadoitusliittimeen ja varmista metallirakenteen hyvä maadoitus.
• Tehokkaan suodatuksen saavuttamiseksi reititä tulo- ja lähtöjohdot erikseen ja minimoi niiden päällekkäisyys.

Turvallisuushuomautus

• Laite on suunniteltu toimimaan enintään 250 VAC:n verkkojännitteellä. Väärä asennus voi aiheuttaa sähköiskun tai laitteen vaurioitumisen.
• Asennuksen ja liitännän saa suorittaa vain pätevä henkilö, kun laite on irrotettu virtalähteestä.
• Varmista aina asianmukainen maadoitus ja noudata sovellettavia standardeja ja määräyksiä asennuksessa sähkötauluihin.
